一种播种深度可调节设备的制作方法

本技术涉及农业，特别涉及一种播种深度可调节设备。

背景技术：

1、播种机以作物种子为播种对象的种植机械，用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等。

2、在对农作物进行播种时，会用到播种设备，现有的播种设备不便于对播种的深度进行调节，而且不便于对播种的间距进行调节，给使用者带来不便，不利于使用者使用。

技术实现思路

1、本实用新型提供一种播种深度可调节设备，旨在解决现有的播种设备不便于对播种的深度进行调节，而且不便于对播种的间距进行调节，给使用者带来不便，不利于使用者使用的问题。

2、本实用新型是这样实现的，一种播种深度可调节设备，包括驱动车，所述驱动车的前侧通过转轴连接有连接块，所述连接块的前侧固定连接有支撑架，所述支撑架的顶部固定连接有存料斗，所述存料斗的底部连通有下料管，所述下料管的底部贯穿支撑架并连通有播种器体，所述播种器体的底部连通有播种管，所述支撑架内腔的顶部设置有传动组件，所述支撑架内腔底部的两侧均设置有支撑块，两个支撑块相对的一侧固定连接有支撑条，所述支撑条的表面套设有犁头，所述犁头的顶部设置有固定组件，所述支撑条的顶部开设有与固定组件配合使用的固定孔，所述犁头前侧的顶部固定连接有固定板，所述播种管的底部贯穿固定板；

3、所述传动组件包括液压伸缩杆和支撑板，所述液压伸缩杆的顶部与支撑架内壁的顶部固定连接，所述液压伸缩杆的底部与支撑板的顶部固定连接，所述支撑板底部的两侧与支撑块的顶部固定连接。

4、为了达到通过固定孔对犁头的位置进行固定的效果，作为本实用新型的一种播种深度可调节设备优选的，所述固定组件包括固定块和固定螺栓，所述固定块的底部与犁头的顶部固定连接，所述固定螺栓的底部贯穿固定块和犁头并延伸至固定孔的内腔。

5、为了达到可以使下料管穿过支撑架的效果，作为本实用新型的一种播种深度可调节设备优选的，所述存料斗的数量为若干个，且均匀分布在支撑架的顶部，所述支撑架的顶部开设有与下料管配合使用的通口，所述下料管的表面与通口的内壁接触。

6、为了达到可以对播种器体进行支撑固定的效果，作为本实用新型的一种播种深度可调节设备优选的，所述播种器体的右侧固定连接有固定条，所述固定条的顶部与支撑架内壁的顶部固定连接。

7、为了达到可以增加播种效率和方便对犁头的间距进行调节的效果，作为本实用新型的一种播种深度可调节设备优选的，所述犁头的数量为若干个，且均匀套设在支撑条的表面，所述犁头的内壁与支撑条的表面滑动连接。

8、为了达到在对犁头的位置进行调节后对犁头进行固定的效果，作为本实用新型的一种播种深度可调节设备优选的，所述固定孔的数量为若干个，且均匀开设在支撑条的顶部。

9、为了达到可以使播种管穿过固定板并对播种管的位置进定位的效果，作为本实用新型的一种播种深度可调节设备优选的，所述固定板的顶部开设有与播种管配合和使用的固定口，所述播种管表面的底部与固定口的内壁固定连接，所述播种管为可折叠软管。

10、为了达到使固定螺栓可以转动并通过螺纹移动和可以进入固定孔的内腔对犁头的位置进行固定的效果，作为本实用新型的一种播种深度可调节设备优选的，所述固定块的顶部开设有与固定螺栓配合使用的螺纹孔，所述固定螺栓的表面与螺纹孔的内壁通过螺纹连接，所述犁头的顶部开设有与固定螺栓配合使用的活动口，所述固定螺栓的表面与活动口的内壁接触，所述固定杆表面的底部与固定孔的内壁通过螺纹连接。

11、与现有技术相比，本实用新型的有益效果是：

12、该播种深度可调节设备，通过设置驱动车、连接块、支撑架、存料斗、下料管、播种器体、播种管、传动组件、支撑块、支撑条、犁头、固定组件、固定孔和固定板，使用时，通过将农作物种子装在存料斗内，然后通过驱动车带动连接块移动，连接块带动支撑架移动，支撑架带动传动组件移动，传动组件带动支撑块移动，支撑块带动支撑条移动，支撑条带动犁头移动，通过犁头移动将土壤犁出沟槽，同时农作物种子通过下料管进入播种器体内，然后通过播种管进行播种，可以通过调节传动组件，传动组件带动支撑块移动，支撑块带动支撑条移动，支撑条带动犁头移动，将犁头调节至合适的高度，从而达到了可以对播种深度进行调节的效果，当需要对播种间距进行调节时，可以通过调节固定组件取消对犁头的固定，然后通过将犁头在支撑条的表面移动，同时犁头通过固定板带动播种管移动，将播种管调节至合适的间距，然后通过固定组件利用固定孔对犁头的位置进行固定，从而达到了可以对播种间距进行调节的效果。

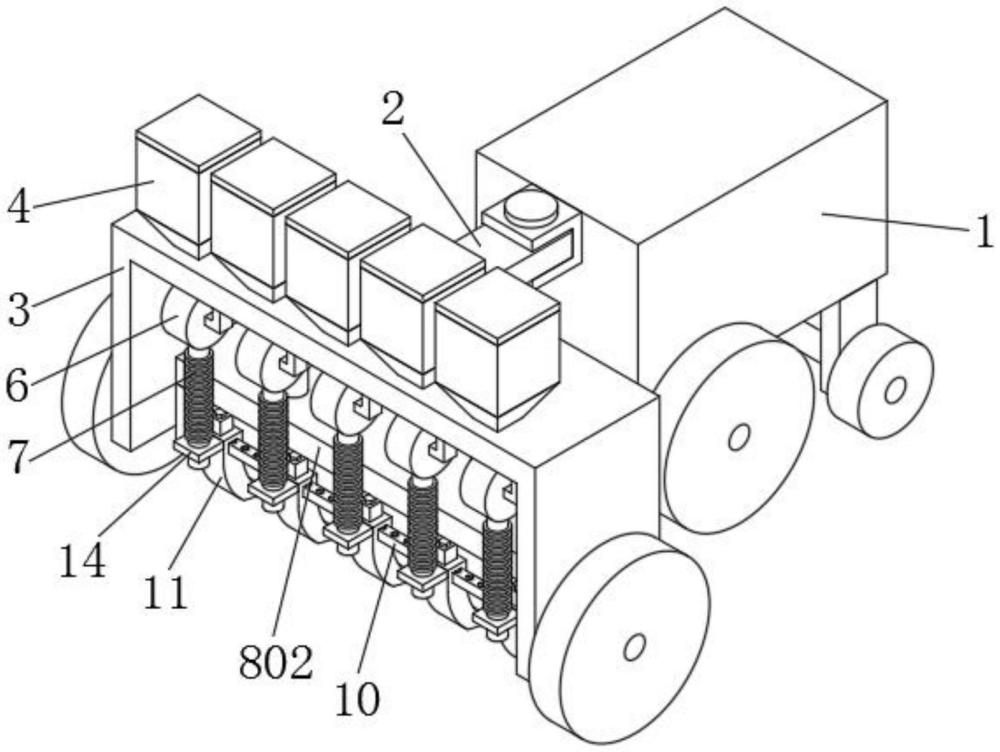

1.一种播种深度可调节设备，包括驱动车(1)，其特征在于：所述驱动车(1)的前侧通过转轴连接有连接块(2)，所述连接块(2)的前侧固定连接有支撑架(3)，所述支撑架(3)的顶部固定连接有存料斗(4)，所述存料斗(4)的底部连通有下料管(5)，所述下料管(5)的底部贯穿支撑架(3)并连通有播种器体(6)，所述播种器体(6)的底部连通有播种管(7)，所述支撑架(3)内腔的顶部设置有传动组件(8)，所述支撑架(3)内腔底部的两侧均设置有支撑块(9)，两个支撑块(9)相对的一侧固定连接有支撑条(10)，所述支撑条(10)的表面套设有犁头(11)，所述犁头(11)的顶部设置有固定组件(12)，所述支撑条(10)的顶部开设有与固定组件(12)配合使用的固定孔(13)，所述犁头(11)前侧的顶部固定连接有固定板(14)，所述播种管(7)的底部贯穿固定板(14)；

2.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述固定组件(12)包括固定块(1201)和固定螺栓(1202)，所述固定块(1201)的底部与犁头(11)的顶部固定连接，所述固定螺栓(1202)的底部贯穿固定块(1201)和犁头(11)并延伸至固定孔(13)的内腔。

3.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述存料斗(4)的数量为若干个，且均匀分布在支撑架(3)的顶部，所述支撑架(3)的顶部开设有与下料管(5)配合使用的通口(15)，所述下料管(5)的表面与通口(15)的内壁接触。

4.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述播种器体(6)的右侧固定连接有固定条(16)，所述固定条(16)的顶部与支撑架(3)内壁的顶部固定连接。

5.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述犁头(11)的数量为若干个，且均匀套设在支撑条(10)的表面，所述犁头(11)的内壁与支撑条(10)的表面滑动连接。

6.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述固定孔(13)的数量为若干个，且均匀开设在支撑条(10)的顶部。

7.根据权利要求1所述的一种播种深度可调节设备，其特征在于：所述固定板(14)的顶部开设有与播种管(7)配合和使用的固定口(17)，所述播种管(7)表面的底部与固定口(17)的内壁固定连接，所述播种管(7)为可折叠软管。

8.根据权利要求2所述的一种播种深度可调节设备，其特征在于：所述固定块(1201)的顶部开设有与固定螺栓(1202)配合使用的螺纹孔(18)，所述固定螺栓(1202)的表面与螺纹孔(18)的内壁通过螺纹连接，所述犁头(11)的顶部开设有与固定螺栓(1202)配合使用的活动口(19)，所述固定螺栓(1202)的表面与活动口(19)的内壁接触，所述固定螺栓(1202)表面的底部与固定孔(13)的内壁通过螺纹连接。
