烘储一体化储粮仓的制作方法

本技术涉及粮食仓储设备，尤其涉及烘储一体化储粮仓。

背景技术：

1、粮食是国计民生的重要物质，是人们主要的食物来源之一，粮食通常储存在储粮仓内部进行储存，传统的储粮仓仅仅具有储存的功能，当需要对粮食进行晾晒时要将粮食全部取出再进行晾晒，晾晒完成后又需要将粮食重新收集，晾晒效率较低且需要较大场地，为此提出烘储一体化储粮仓来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了烘储一体化储粮仓，旨在改善了现有技术中粮食不易定期烘干以及烘干时产生大量灰尘的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：烘储一体化储粮仓，包括仓体，所述仓体顶部固定连接有仓顶，所述仓顶顶部固定连接有输料管，所述仓顶底部转动连接有齿轮一，所述齿轮一一侧啮合连接有齿轮二，所述齿轮二底部固定连接有电机，所述电机固定连接在所述仓体顶部一侧，所述齿轮一边缘处固定连接有毛刷，所述毛刷底侧抵接在所述仓顶表面，所述毛刷顶部固定连接有固定环，所述固定环转动连接在所述输料管底部外周，所述仓体底部固定连接有四个均匀分布的出料管，四个所述出料管底部设置有传送带，所述传送带一端设置有提升机，所述提升机顶部固定连接在所述输料管一端，所述仓体外周设置有通风组件。

3、进一步地，所述通风组件包括两个通风管，两个所述通风管分别固定连接在所述仓体左右两侧，其中一个所述通风管底端固定连接有鼓风机，另一个所述通风管底端外周固定连接有过滤盒，所述过滤盒内部滑动连接有过滤板，所述过滤盒前侧内部滑动连接有两个移动轴，两个所述移动轴一侧均固定连接有移动块，两个所述移动块均滑动连接在所述过滤盒前侧，两个所述移动轴一端均固定连接有弹簧，两个所述弹簧一端均固定连接在所述过滤盒前侧内部，两个所述移动轴另一端均滑动连接在所述过滤板内部。

4、进一步地，所述齿轮一边缘处固定连接有挡板。

5、进一步地，所述仓顶外周固定连接有护栏。

6、进一步地，所述仓体底部固定连接有支撑座。

7、进一步地，所述提升机一侧固定连接有多个均匀分布的攀登架。

8、进一步地，所述提升机顶部固定连接有围栏。

9、进一步地，所述仓顶由透明钢化玻璃制成。

10、本实用新型具有如下有益效果：

11、1、本实用新型中，粮食通过提升机在仓体内部进行翻动，当粮食通过仓顶时会被阳光照射进行烘干，电机驱动齿轮一和齿轮二旋转使毛刷对仓顶进行擦拭，防止仓顶堆积灰尘影响粮食烘干。

12、2、本实用新型中，鼓风机带动气流流动将粮食翻动过程中产生的灰尘通过通风管吹出仓体，防止仓体内部灰尘飘散影响粮食烘干，气流经过过滤板过滤后流向外界，过滤板可取出进行清理，保持过滤效果。

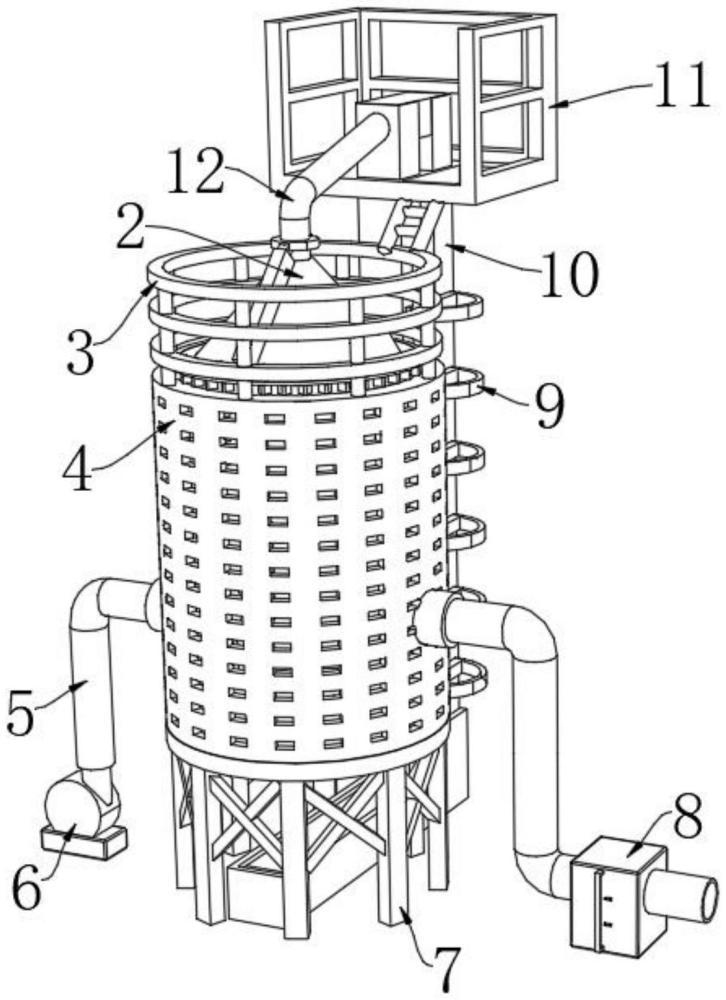

1.烘储一体化储粮仓，包括仓体(4)，其特征在于：所述仓体(4)顶部固定连接有仓顶(2)，所述仓顶(2)顶部固定连接有输料管(12)，所述仓顶(2)底部转动连接有齿轮一(14)，所述齿轮一(14)一侧啮合连接有齿轮二(15)，所述齿轮二(15)底部固定连接有电机(16)，所述电机(16)固定连接在所述仓体(4)顶部一侧，所述齿轮一(14)边缘处固定连接有毛刷(18)，所述毛刷(18)底侧抵接在所述仓顶(2)表面，所述毛刷(18)顶部固定连接有固定环(13)，所述固定环(13)转动连接在所述输料管(12)底部外周，所述仓体(4)底部固定连接有四个均匀分布的出料管(23)，四个所述出料管(23)底部设置有传送带(1)，所述传送带(1)一端设置有提升机(10)，所述提升机(10)顶部固定连接在所述输料管(12)一端，所述仓体(4)外周设置有通风组件。

2.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述通风组件包括两个通风管(5)，两个所述通风管(5)分别固定连接在所述仓体(4)左右两侧，其中一个所述通风管(5)底端固定连接有鼓风机(6)，另一个所述通风管(5)底端外周固定连接有过滤盒(8)，所述过滤盒(8)内部滑动连接有过滤板(22)，所述过滤盒(8)前侧内部滑动连接有两个移动轴(20)，两个所述移动轴(20)一侧均固定连接有移动块(19)，两个所述移动块(19)均滑动连接在所述过滤盒(8)前侧，两个所述移动轴(20)一端均固定连接有弹簧(21)，两个所述弹簧(21)一端均固定连接在所述过滤盒(8)前侧内部，两个所述移动轴(20)另一端均滑动连接在所述过滤板(22)内部。

3.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述齿轮一(14)边缘处固定连接有挡板(17)。

4.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述仓顶(2)外周固定连接有护栏(3)。

5.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述仓体(4)底部固定连接有支撑座(7)。

6.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述提升机(10)一侧固定连接有多个均匀分布的攀登架(9)。

7.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述提升机(10)顶部固定连接有围栏(11)。

8.根据权利要求1所述的烘储一体化储粮仓，其特征在于：所述仓顶(2)由透明钢化玻璃制成。
