温室苗床水肥循环高效利用系统

本发明涉及苗木培育，特别涉及温室苗床水肥循环高效利用系统。

背景技术：

1、目前在苗木培育时大多需要在大棚内进行培育，在培育过程中，需要保证苗木的供水量、光照以及温度等。

2、现有装置在喷淋灌溉后水体容易流失，导致了水资源和肥料的浪费，虽然现有装置能够实现水资源的回收，但是回收组件容易堵塞，需要手动清堵或者单独设置清堵结构进行清堵，结构不够合理，不能够通过结构上的改进实现回收水体的防堵塞吸收以及通过水体吸收结构实现回收结构的清堵；现有装置，回收水体的过滤结构在实现含有泥沙水体过滤时过滤效果不佳，影响了过滤效果。

3、于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供温室苗床水肥循环高效利用系统，以期达到更具有实用价值的目的。

技术实现思路

1、为了解决上述技术问题，本发明提供温室苗床水肥循环高效利用系统，以解决现有装置在喷淋灌溉后水体容易流失，导致了水体和肥料的浪费，虽然现有装置能够实现水体的回收，但是回收组件容易堵塞，需要手动清堵或者单独设置清堵结构进行清堵，结构不够合理，不能够通过结构上的改进实现回收水体的防堵塞吸收以及通过水体吸收结构实现回收结构的清堵；现有装置，回收水体的过滤结构在实现含有泥沙水体过滤时过滤效果不佳，影响了过滤效果的问题。

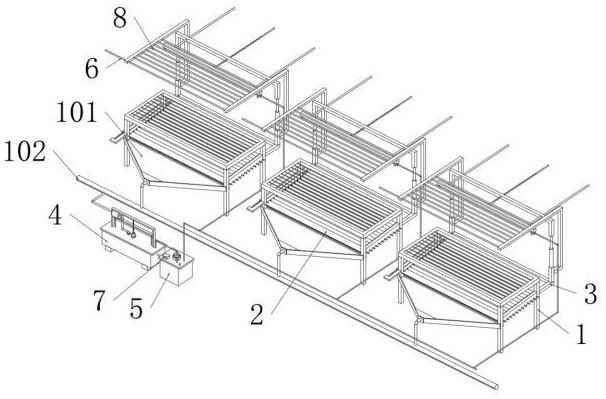

2、本发明提供了温室苗床水肥循环高效利用系统，具体包括：放置架和回收组件，放置架放置在温室大棚的地面上，放置架为镂空状结构，放置架顶部摆放有培育的苗木；放置架上固定有过滤组件和灌溉组件；回收组件和辅助组件放置在地面挖掘的土坑内。

3、进一步的，所述灌溉组件由第二电动缸、连接架、导向杆、喷管固定块、喷管、第一电动机和第一螺纹杆组成，放置架上固定有两根第二电动缸，两根第二电动缸的上方一端为伸出端，两根第二电动缸的上方一端均与凹形结构的连接架焊接，连接架上滑动连接有两根圆柱形杆状结构的导向杆，两根导向杆的前侧一端均焊接在长方形杆状结构的喷管固定块上，喷管固定块底端面通过卡箍固定有喷管，喷管位于苗木的上方位置；喷管固定块的后端面通过螺杆固定有一个第一电动机，第一电动机的转动轴上固定有一根第一螺纹杆，第一螺纹杆与连接架螺纹连接。

4、进一步的，所述过滤组件由连接杆、阻挡板、第一弹性块、齿轮、滑动座、齿排、安装块、第一电动缸和第二弹性块组成，放置架左侧和右侧的支撑腿上均焊接有一根连接杆，两根连接杆均为长方形杆状结构，两根连接杆上呈线性阵列状通过转轴转动连接有阻挡板，阻挡板为长方形板状结构，线性阵列状转动连接的阻挡板位于苗木的下方位置。

5、进一步的，每个所述阻挡板左侧的转轴上均焊接有一个齿轮，放置架的左端面焊接有一个滑动座，滑动座由一个矩形块和两根圆柱杆组成，两根圆柱杆上滑动连接有一个齿排，放置架的前端面焊接有一个l形结构的安装块，安装块上固定有一根用于齿排前后驱动的第一电动缸；每个阻挡板顶端面均黏附有一个与阻挡板顶端面大小相同的第一弹性块；两块连接杆的内侧均黏附有一个与连接杆内侧大小相同的第二弹性块，第一弹性块和第二弹性块均为橡胶材质，每个阻挡板的左右两侧分别与两块第二弹性块弹性接触，当线性阵列状阻挡板闭合时，阻挡板与第一弹性块依次弹性接触。

6、进一步的，相邻两个所述阻挡板接触位置形成一个v形槽，该v形槽为泥土等杂质的过滤结构。

7、进一步的，所述回收组件由第一箱体、第一盖板、第一软管、第二软管、铁管和把手构成，第一箱体放置在地面上挖好的土坑内，第一箱体顶部扣接有一个第一盖板，第一盖板顶端面焊接有一个凹形结构的把手。

8、进一步的，所述放置架上焊接有一个用于过滤组件汇集水体收集的汇集座，放置架前侧的地面上放置有汇集管道，汇集座通过管道与汇集管道连接；汇集管上连接有一根第一软管，第一软管右侧一端连接有一根第二软管，第二软管的直径大于第一软管，第二软管通过橡胶管与铁管连接，铁管滑动连接在第一盖板上，铁管上焊接有两个用于铁管在第一盖板上限位的挡环，铁管上套接有一个用于铁管向下复位的螺旋弹簧，该螺旋弹簧与第一盖板底端面接触。

9、进一步的，所述辅助组件由第二箱体、第二盖板、第一水泵、滑动架、吸收管、第二电动机、第二螺纹杆、排液管、温度传感器、漏斗和第二水泵构成，第二箱体放置在地面上挖好的土坑内，第二箱体顶部扣接有一个第二盖板，第二盖板顶端面固定有一个第一水泵和一个温度传感器；第一水泵通过管道与吸收管相连接，吸收管位于第一箱体内部，第一水泵的排放管与第二箱体相连接；滑动架滑动连接在第一盖板上，滑动架的下方一端与吸收管焊接，吸收管为长方形管状结构，吸收管底端面开设有吸收孔；第一盖板顶端面固定有一个第二电动机，第二电动机的转动轴上焊接有一根第二螺纹杆，第二螺纹杆与滑动架螺纹连接；滑动架位于把手的内侧，把手内壁底端面与第二软管粘附，吸收管位于铁管的正下方位置，吸收管顶端面位于铁管对正位置粘附有一个矩形结构的橡胶块；第二箱体内部安装有一个第二水泵，第二水泵上连接有排液管，排液管与喷管相连接；第二盖板上固定有一个漏斗。

10、进一步的，所述放置架上固定有供气管，供气管为二氧化碳供应管道；放置架上呈线性阵列状安装有补光灯，补光灯与棚顶的太阳能供电装置电性相连。

11、进一步的，所述第二盖板上固定有控制盒，控制盒内安装有微处理器和4g模块，微处理器和4g模块电性相连，4g模块与移动终端进行信号连接，微处理器与第一电动缸、第二电动缸、第一电动机、第一水泵、第二电动机、温度传感器和第二水泵电性相连。

12、与现有技术相比，本发明具有如下有益效果：

13、本技术通过回收组件和辅助组件的设置，第一，通过回收组件能够对喷淋到苗木之外的水体及水溶肥料以及基质下渗水体进行收集，且能够将收集后的水体进行沉淀，方便后续继续使用；第二，通过辅助组件能够将辅助组件收集的水体进行抽取，且在抽取过程中，能够通过调整吸收管的高度避免吸收到泥沙，并且在将辅助组件内水体吸收到第二箱体内后，可方便对水体进行消毒以及添加微量元素及肥料等，保证了水体的质量，也就保证了苗木的养护质量；第三，当汇集管道堵塞时，控制第二电动机的转动，在第二电动机的驱动下滑动架向上移动，当滑动架向上移动时橡胶块与铁管的排放端弹性接触，此时铁管呈密封状态，继续控制第二电动机转动，此时滑动架继续向上移动，通过滑动架与把手的挤压可实现第二软管的变形，此时气流回流，回流的气流可实现汇集管道的清堵。

14、本技术通过供气管和补光灯的设置，通过供气管能够实现二氧化碳供应，通过补光灯能够进行补光，利用光能，把二氧化碳和水转化成储存能量的有机物，并且释放出氧气，这有助于维持生物圈中二氧化碳和氧气的相对平衡，最终能够促进苗木的光合作用，提高了苗木的培育效果。

15、本技术通过过滤组件的设置，多个阻挡板能够形成百叶窗结构，在喷淋过程中，当喷管处喷出水体实现灌溉时，此时在水体的冲击下放置架上培育用花盆内的基质等会被冲出，被冲出后的基质会掉落到阻挡板上而后向右流动汇集，此时通过阻挡板处形成的v形槽能够对基质进行阻挡，保证了汇集后水体的清洁。

16、本技术通过汇集管道的设置，通过过滤组件过滤后的液体会流到汇集管道处，通过汇集管道排放到第一箱体内，实现了水体的回收，节约了水资源。
