一种水稻育种育苗多用实验装置的制作方法

本发明涉及一种水稻育种育苗多用实验装置，属于在播种或种植前处理种子的设备。

背景技术：

1、种子在进行播种前，需要进行发芽处理，从而加快种子发芽速度，缩短发芽时间，保证种子的成活率，提高芽苗的均匀性，从而提高产量；因此在水稻种植过程中水稻种子催芽是极其重要的环节，催芽质量的好坏直接影响着水稻的生长、产量和效益。

2、水稻育种育苗时，按照目前常见的操作方式，需要先将经改造的种子放入培养液中保温浸种5～7天，然后在苗床上播种7天左右出芽，浸种时需要进行翻堆，而且浸种及育苗的过程都需要进行控温且温度要求不一致。

3、现有技术中对于浸种及育苗两阶段，一般是采用相对工业化的方式分别进行批量化操作，典型如申请号为cn201611130715.4的中国专利公开的一种皇竹草的浸种育苗系统设备，其关注过程主要在于批量操作时的方式快捷，但对于自动化减少人力成本方面欠缺考虑，基本不适用于实验室中品种选育方面自动化、小批量、易维护的需求。

技术实现思路

1、为解决上述技术问题，本发明提供了一种水稻育种育苗多用实验装置，该水稻育种育苗多用实验装置能够以全自动的方式完成浸种及育苗全过程，且结构简单易于维护，尤其适用于实验室中小批量育种育苗的品种选育需求。

2、本发明通过以下技术方案得以实现。

3、本发明提供的一种水稻育种育苗多用实验装置，包括育种箱；所述育种箱侧方连有配液箱，育种箱和配液箱之间有隔板，隔板上开有中位移槽，贯穿育种箱、连网杆、配液箱安装固定有液槽导轨，液槽导轨上安装有可沿液槽导轨移动的育液槽，育种箱内底部有可抽出的盛土槽，育种箱顶部安装有可升降的升降板，升降板底面固定有多组连网杆，每组连网杆底部均以可拆卸的方式安装有盛种网，盛种网为半球形网，配液箱内部高于盛土槽安装平面的位置固定安装有多个配液罐，配液罐底部出液口垂直向下，配液箱底部开有排液口；育液槽和盛土槽的宽度均与育种箱内腔宽度一致，配液箱内腔宽度不小于育种箱内腔宽度；育种箱侧壁上正对育液槽的位置装有半导体控温组件，高于育液槽的位置开有进风口和出风口分别外接进风系统和出风系统。

4、所述盛土槽可朝育种箱正面抽出，盛土槽正面固定有把手。

5、所述排液口开在配液箱正面，排液口上有排液塞。

6、所述半导体控温组件安装在育种箱的后壁上。

7、所述进风口和出风口开在育种箱的后壁上。

8、所述连网杆呈阵列分布。

9、所述升降板的两对角位置分别安装电控伸缩杆实现升降，另外两对角位置套装在垂直固定的导向杆上。

10、所述液槽导轨上装有电控移动的滑块，滑块固定于育液槽侧壁。

11、所述育液槽的后侧壁上固定有导温板，导温板为铝合金均温板，以替代育液槽侧壁的方式安装。

12、所述配液箱顶面有可开合的配液箱盖。

13、本发明的有益效果在于：能够以全自动的方式完成浸种及育苗全过程，且结构简单易于维护，尤其适用于实验室中小批量育种育苗的品种选育需求；通过箱体设置可有效避免外界干扰，提升实验精度，通过合理的结构位置设置可实现一套环境控制组件完成浸种及育苗两个阶段的环境控制需求，极大地促进水稻品种选育实验有效开展并得到准确结果，保障实验结果的准确。

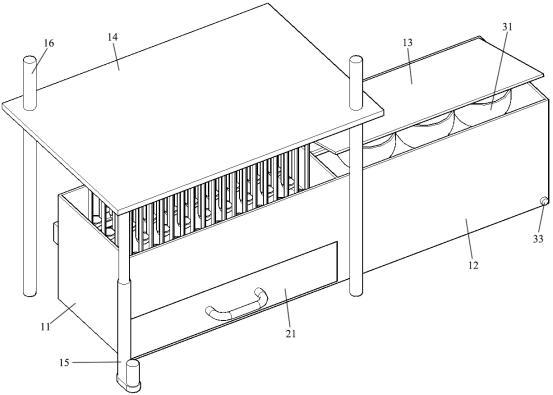

1.一种水稻育种育苗多用实验装置，包括育种箱（11），其特征在于：所述育种箱（11）侧方连有配液箱（12），育种箱（11）和配液箱（12）之间有隔板，隔板上开有中位移槽（35），贯穿育种箱（11）、连网杆（25）、配液箱（12）安装固定有液槽导轨（34），液槽导轨（34）上安装有可沿液槽导轨（34）移动的育液槽（22），育种箱（11）内底部有可抽出的盛土槽（21），育种箱（11）顶部安装有可升降的升降板（14），升降板（14）底面固定有多组连网杆（25），每组连网杆（25）底部均以可拆卸的方式安装有盛种网（24），盛种网（24）为半球形网，配液箱（12）内部高于盛土槽（21）安装平面的位置固定安装有多个配液罐（31），配液罐（31）底部出液口垂直向下，配液箱（12）底部开有排液口（32）；育液槽（22）和盛土槽（21）的宽度均与育种箱（11）内腔宽度一致，配液箱（12）内腔宽度不小于育种箱（11）内腔宽度；育种箱（11）侧壁上正对育液槽（22）的位置装有半导体控温组件（28），高于育液槽（22）的位置开有进风口（26）和出风口（27）分别外接进风系统和出风系统。

2.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述盛土槽（21）可朝育种箱（11）正面抽出，盛土槽（21）正面固定有把手。

3.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述排液口（32）开在配液箱（12）正面，排液口（32）上有排液塞（33）。

4.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述半导体控温组件（28）安装在育种箱（11）的后壁上。

5.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述进风口（26）和出风口（27）开在育种箱（11）的后壁上。

6.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述连网杆（25）呈阵列分布。

7.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述升降板（14）的两对角位置分别安装电控伸缩杆（15）实现升降，另外两对角位置套装在垂直固定的导向杆（16）上。

8.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述液槽导轨（34）上装有电控移动的滑块（36），滑块（36）固定于育液槽（22）侧壁。

9.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述育液槽（22）的后侧壁上固定有导温板（23），导温板（23）为铝合金均温板，以替代育液槽（22）侧壁的方式安装。

10.如权利要求1所述的水稻育种育苗多用实验装置，其特征在于：所述配液箱（12）顶面有可开合的配液箱盖（13）。
