简易便携式单人施肥装置的制作方法

本技术涉及农业生产工具领域，尤其涉及一种简易便携式单人施肥装置。

背景技术：

1、追肥是在作物生长期间补充额外的肥料，以满足作物在不同生长阶段的营养需求。目前的追肥方式多为表面抛撒施肥和开沟犁地下深施肥两种形式，针对这两种施肥方式相关单位研制了各种类型的施肥设备。但是这些施肥设备主要应用于规模化种植的耕地，针对小面积、地形复杂的耕地，或者是小面积菜园，目前主要还是通过锄头等原始工具进行追肥，追肥过程费时费力。

技术实现思路

1、为了解决上述问题，本实用新型提出一种简易便携式单人施肥装置。

2、本实用新型的技术方案是：

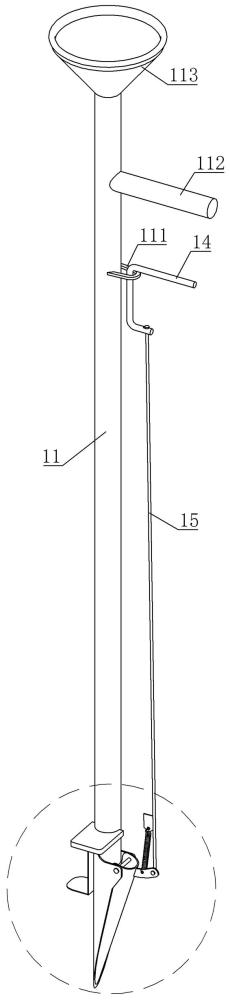

3、一种简易便携式单人施肥装置，包括空心杆体、固定锥壳体、铰接在固定锥壳体上端的活动锥壳体，所述的空心杆体为不锈钢钢管，固定锥壳体连接在空心杆体的下端，活动锥壳体和固定锥壳体之间形成封闭腔室，活动锥壳体的外侧面上部设有挂接板，空心杆体的上端部沿径向设有握柄，握柄的下部设有v形支架，v形支架和空心杆体之间形成过孔，v形支架内安装有整体呈u形的限位式握柄，在限位式握柄的外端连接有拉杆，限位式握柄的外端设有通孔，拉杆套装在该通孔内，并在拉杆的上端设有限位块，该拉杆的下端与挂接板的外端铰接，并在拉杆的下端部和挂接板的中部之间连接有拉簧。

4、优选的，所述空心杆体的上端设有锥形进料斗，锥形进料斗的端口设有翻边。

5、优选的，所述空心杆体的下端沿径向设有脚踏板，脚踏板的表面设有防滑凸筋，脚踏板的底面和空心杆体之间设有加强板。

6、优选的，所述固定锥壳体的外侧面通过螺钉固定连接有l形限位板。

7、优选的，所述l形限位板的竖向板中部设有长孔，螺钉穿过长孔与固定锥壳体上部的螺纹孔连接。

8、优选的，所述拉杆的下端部设有延伸板，延伸板的下端中间设有通孔，拉簧挂接在该延伸板的下端和挂接板的中部之间。

9、优选的，所述的固定锥壳体和活动锥壳体之间通过横轴铰接在一起，横轴的两端均设有限位块。

10、本实用新型的有益技术效果是：

11、（1）该施肥装置的空心杆体下端设计了尖锐的锥壳体，单手握持住握柄可轻松将其插入到土壤内，并且用手拉拉杆可驱动活动锥壳体下端打开，肥料从锥壳体之间漏出到土壤内实现施肥，松开拉杆时，拉簧的回弹力可驱动拉杆和活动锥壳体同时复位，两锥壳体自动封闭，方便进行下一位置的施肥作业，该装置结构简单、操作方便，单人即可轻松完成小面积施肥，施肥过程省时省力。

12、（2）该装置还在固定锥壳体外侧设置了l形限位板，通过该限位板限制锥壳体插入土壤的深度，避免出现用力不均匀导致施肥深度不一的现象，保证了施肥质量。

1.一种简易便携式单人施肥装置，其特征是：包括空心杆体、固定锥壳体、铰接在固定锥壳体上端的活动锥壳体，固定锥壳体连接在空心杆体的下端，活动锥壳体和固定锥壳体之间形成封闭腔室，活动锥壳体的外侧面上部设有挂接板，空心杆体的上端部沿径向设有握柄，握柄的下部设有v形支架，v形支架内安装有整体呈u形的限位式握柄，在限位式握柄的外端连接有拉杆，该拉杆的下端与挂接板的外端铰接，并在拉杆的下端部和挂接板的中部之间连接有拉簧。

2.根据权利要求1所述的一种简易便携式单人施肥装置，其特征是：所述空心杆体的上端设有锥形进料斗。

3.根据权利要求1所述的一种简易便携式单人施肥装置，其特征是：所述空心杆体的下端沿径向设有脚踏板，脚踏板的底面和空心杆体之间设有加强板。

4.根据权利要求1所述的一种简易便携式单人施肥装置，其特征是：所述固定锥壳体的外侧面通过螺钉固定连接有l形限位板。

5.根据权利要求4所述的一种简易便携式单人施肥装置，其特征是：所述l形限位板的竖向板中部设有长孔，螺钉穿过长孔与固定锥壳体上部的螺纹孔连接。

6.根据权利要求1所述的一种简易便携式单人施肥装置，其特征是：所述拉杆的下端部设有延伸板，拉簧挂接在该延伸板的下端和挂接板的中部之间。

7.根据权利要求1所述的一种简易便携式单人施肥装置，其特征是：所述的固定锥壳体和活动锥壳体之间通过横轴铰接在一起。
