一种农业果树施肥装置

本技术属于农业施肥，具体涉及一种农业果树施肥装置。

背景技术：

1、果树是我国的重要经济作物之一，果树在生长过程中，通过施用有机肥料或无机肥料能够增加土壤养分，改善土壤结构，对果品质量、产量以及果树的生长起着至关重要的作用。

2、目前对于果树的施肥方式主要有以下几种：

3、1、撒施法：通过人工抛撒的方式将容器中的肥料撒于果树根部四周的土层上，但通过撒施法对果树进行施肥时，在工人前进撒肥的过程中，肥料的跟随供应较为不便，一般是采用袋或盆、桶、斗等容器进行盛装和拎提，较为费时费力，且长时间的人工抛撒肥料，也会造成手臂、肩膀、腰部等部位酸痛不适；

4、2、沟施或穴施法：通过机械工具在果树的根部四周开挖沟穴，并将肥料进一播于该沟穴中，通过沟施或穴施法进行施肥时，一般使用铁铲或现有市面上的单人施肥器以及大型的穴播施肥机等装置进行开沟穴播，但通过沟施或穴施法进行施肥，肥料只存在其开挖的沟穴中，不能较好的分布于果树的根部四周，而通过在果树的根部四周大量开沟穴播，以达到果树根部四周施肥均匀的效果，不仅效率低下，且会耗费较大的人力和物力成本。

技术实现思路

1、为解决现有技术中存在的上述问题，本实用新型提供了一种农业果树施肥装置，施肥省力，且肥料可呈环形均匀布于果树根部四周的土层上，施肥均匀，使用较佳，便于果树的施肥使用。

2、为实现上述目的，本实用新型提供如下技术方案：一种农业果树施肥装置，包括车板，所述车板的底端四周均固定安装有车轮，所述车板的后端上部设置有车把；

3、所述车板的后端上部设置有车斗，所述车斗的底端固定连接有出料嘴，所述车板的上端中间位置固定安装有吸料泵，所述吸料泵的输入端固定连接有出料管，且所述出料管的后端与出料嘴固定连接，所述吸料泵的输出端固定连接有双通道出料软管；

4、所述车板的前端设置有半圆形空心出料杆一，所述半圆形空心出料杆一的后端中间位置固定连接有进料嘴一，且所述双通道出料软管的左侧前端与进料嘴一固定连接，所述半圆形空心出料杆一的底端开设有出料网槽一，所述半圆形空心出料杆一的右侧上端固定连接有u形导向套，所述u形导向套的右侧开设有开口，所述u形导向套的上端固定连接有正反电机，所述正反电机的输出端固定连接有齿轮，所述u形导向套的内部活动连接有半圆形空心出料杆二，所述半圆形空心出料杆二的右侧后端固定连接有进料嘴二，且所述双通道出料软管的右侧前端与进料嘴二固定连接，所述半圆形空心出料杆二的内侧固定连接有半圆形齿条，且所述齿轮与半圆形齿条咬合连接，所述半圆形空心出料杆二的底端开设有出料网槽二；

5、所述车板的后端上部固定安装有车载电源。

6、作为本实用新型的一种农业果树施肥装置优选技术方案，所述车板的后端上部两侧均固定连接有车架，且所述车把与车架的上端固定连接，所述车架的两端外部四周均固定连接有把套，且所述把套为橡胶构件。

7、作为本实用新型的一种农业果树施肥装置优选技术方案，所述车斗的底端四周均固定连接有支架，且所述支架的底端与车板固定连接。

8、作为本实用新型的一种农业果树施肥装置优选技术方案，所述车斗的上端设置有盖板，且所述盖板的左侧与车斗通过转轴转动连接，所述盖板的右侧中间位置固定连接有凸块，所述盖板的内部固定连接有透明窗。

9、作为本实用新型的一种农业果树施肥装置优选技术方案，所述双通道出料软管为“y”形结构且为pvc构件。

10、作为本实用新型的一种农业果树施肥装置优选技术方案，所述车板的前端上部两侧均固定连接有支杆，且所述半圆形空心出料杆一与支杆的前端固定连接，所述支杆的前端底部固定连接有肋板，且所述肋板的后端与车板固定连接。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型以车板作为载体，移动灵活，肥料运输方便，与此同时，在使用时，通过使半圆形空心出料杆一位于果树的底部一侧，接着使半圆形空心出料杆一上的半圆形空心出料杆二进一步旋出位于果树的底部另一侧，旋出的半圆形空心出料杆二可与半圆形空心出料杆一组成环形，之后将车斗中的肥料输入半圆形空心出料杆一和半圆形空心出料杆二中并进一步输出，可实现果树底部四周土壤的施肥操作，在施肥后，将半圆形空心出料杆二收回即可，施肥省力，且肥料可呈环形均匀布于果树根部四周的土层上，施肥均匀，使用较佳，便于果树的施肥使用。

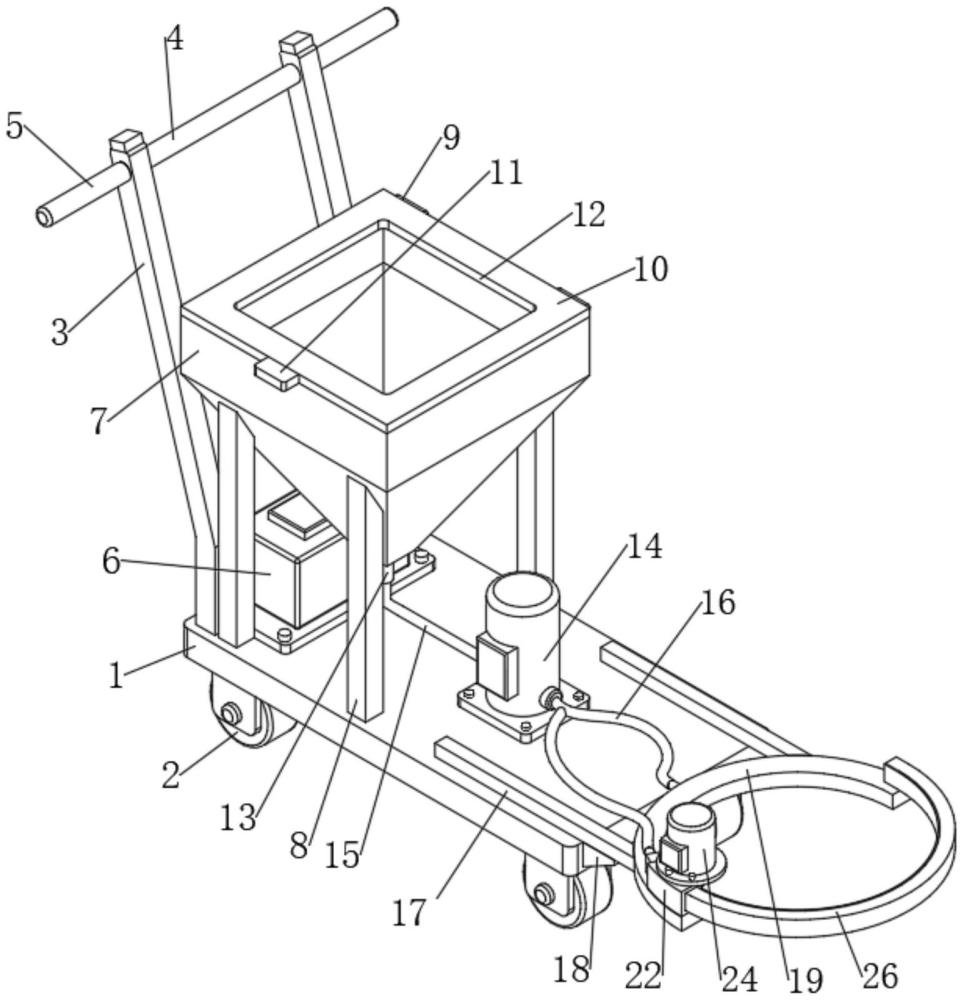

1.一种农业果树施肥装置，包括车板(1)，其特征在于：所述车板(1)的底端四周均固定安装有车轮(2)，所述车板(1)的后端上部设置有车把(4)；

2.根据权利要求1所述的一种农业果树施肥装置，其特征在于：所述车板(1)的后端上部两侧均固定连接有车架(3)，且所述车把(4)与车架(3)的上端固定连接，所述车架(3)的两端外部四周均固定连接有把套(5)，且所述把套(5)为橡胶构件。

3.根据权利要求1所述的一种农业果树施肥装置，其特征在于：所述车斗(7)的底端四周均固定连接有支架(8)，且所述支架(8)的底端与车板(1)固定连接。

4.根据权利要求1所述的一种农业果树施肥装置，其特征在于：所述车斗(7)的上端设置有盖板(10)，且所述盖板(10)的左侧与车斗(7)通过转轴(9)转动连接，所述盖板(10)的右侧中间位置固定连接有凸块(11)，所述盖板(10)的内部固定连接有透明窗(12)。

5.根据权利要求1所述的一种农业果树施肥装置，其特征在于：所述双通道出料软管(16)为“y”形结构且为pvc构件。

6.根据权利要求1所述的一种农业果树施肥装置，其特征在于：所述车板(1)的前端上部两侧均固定连接有支杆(17)，且所述半圆形空心出料杆一(19)与支杆(17)的前端固定连接，所述支杆(17)的前端底部固定连接有肋板(18)，且所述肋板(18)的后端与车板(1)固定连接。
