一种渔业自动撒料机支撑结构的制作方法

本技术涉及渔业撒料机，尤其涉及一种渔业自动撒料机支撑结构。

背景技术：

1、渔业自动撒料机是一种渔业用具，旨在自动化和精确控制鱼群投喂过程，以提高养殖效率和饲料利用率。但现有的渔业自动撒料机存在一些缺陷：占用了空间大，在较小的养殖环境中不实用；设备复杂性高，支撑机构和自动撒料机构分离，增加了制造成本，而且可能导致安装、维护的难度增加。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种渔业自动撒料机支撑结构。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种渔业自动撒料机支撑结构，包括底板，所述底板上固定连接有电机，所述电机的输出端固定连接有转轴，所述转轴远离电机的一端固定连接有齿轮一，所述齿轮一啮合连接有齿轮二，所述底板上固定连接有支撑轴，所述齿轮二与支撑轴通过轴承连接，所述齿轮二的上部固定连接有分料盘，所述分料盘与支撑轴转动连接，所述分料盘上固定连接有出料管。

3、作为上述技术方案的进一步描述：

4、所述支撑轴远离底板的一端固定连接有料箱。

5、作为上述技术方案的进一步描述：

6、所述料箱的下方开设有下料口。

7、作为上述技术方案的进一步描述：

8、所述分料盘的内壁开设有进料口。

9、作为上述技术方案的进一步描述：

10、所述出料管远离分料盘的一端开设有出料口。

11、作为上述技术方案的进一步描述：

12、所述出料管设有三个。

13、作为上述技术方案的进一步描述：

14、所述下料口设于分料盘的正上方。

15、本实用新型具有如下有益效果：

16、本实用新型中，通过电机带动转轴、齿轮一旋转，再带动齿轮二、分料盘、储料罐旋转，饲料从料箱落入分料盘中，饲料通过分料盘和出料管在高速旋转时产生的离心力从出料口甩出，实现自动撒料，还将支撑结构与撒料机构结合，节省空间，降低了设备复杂性，制造成本低、安装维护的难度降低。

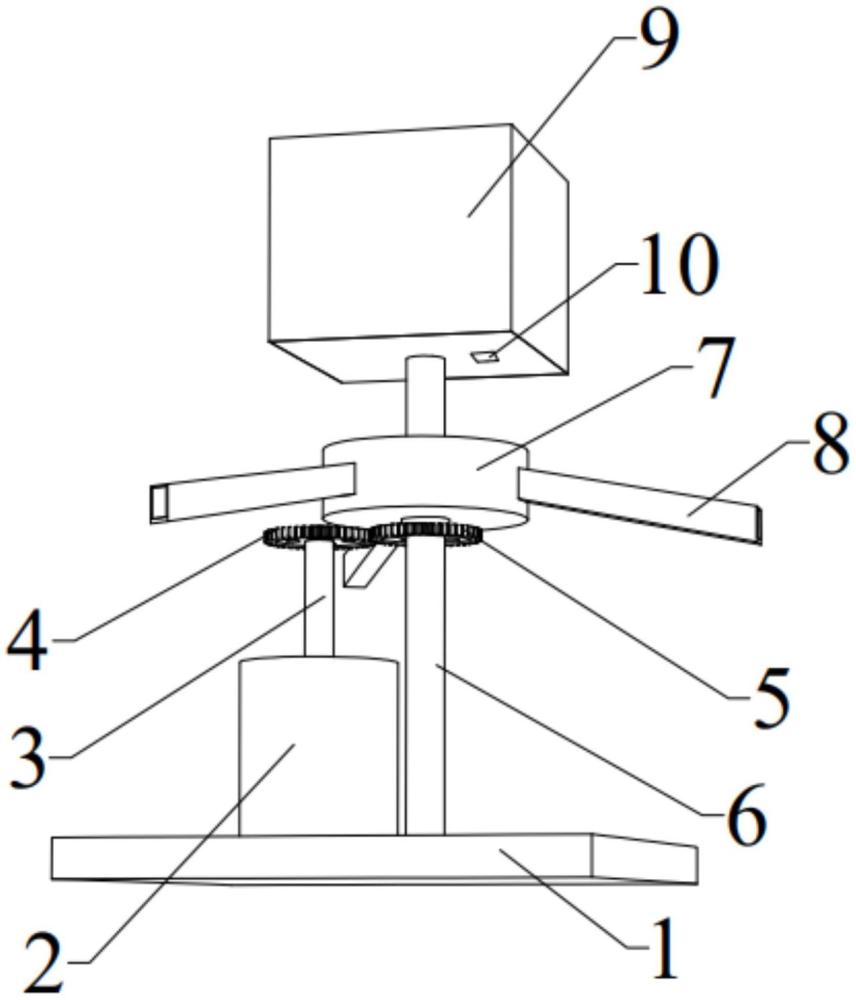

1.一种渔业自动撒料机支撑结构，包括底板(1)，其特征在于：所述底板(1)上固定连接有电机(2)，所述电机(2)的输出端固定连接有转轴(3)，所述转轴(3)远离电机(2)的一端固定连接有齿轮一(4)，所述齿轮一(4)啮合连接有齿轮二(5)，所述底板(1)上固定连接有支撑轴(6)，所述齿轮二(5)与支撑轴(6)通过轴承连接，所述齿轮二(5)的上部固定连接有分料盘(7)，所述分料盘(7)与支撑轴(6)转动连接，所述分料盘(7)上固定连接有出料管(8)。

2.根据权利要求1所述的一种渔业自动撒料机支撑结构，其特征在于：所述支撑轴(6)远离底板(1)的一端固定连接有料箱(9)。

3.根据权利要求2所述的一种渔业自动撒料机支撑结构，其特征在于：所述料箱(9)的下方开设有下料口(10)。

4.根据权利要求1所述的一种渔业自动撒料机支撑结构，其特征在于：所述分料盘(7)的内壁开设有进料口(11)。

5.根据权利要求1所述的一种渔业自动撒料机支撑结构，其特征在于：所述出料管(8)远离分料盘(7)的一端开设有出料口(12)。

6.根据权利要求1所述的一种渔业自动撒料机支撑结构，其特征在于：所述出料管(8)设有三个。

7.根据权利要求3所述的一种渔业自动撒料机支撑结构，其特征在于：所述下料口(10)设于分料盘(7)的正上方。
