一种鱼竿支撑台的制作方法

本技术涉及渔具，具体为一种鱼竿支撑台。

背景技术：

1、渔具，也被称为钓鱼用具，是用于捕捞和采收水域中经济动物的各种工具的总称，鱼竿则属于渔具的一种，通常由杆子和线轮组成。杆子一般由竹子、玻璃钢、碳纤维等材料制成，长度和强度不同，以适应不同的钓鱼环境和目标鱼类。线轮则用来控制鱼线的放出和收回，有手动和自动两种类型。

2、在使用鱼竿时，通常是由人进行手持后坐在岸边进行垂钓，由于在进行垂钓时的时间通常较长，需要长时间保持较为固定的姿势对鱼竿进行手持，容易导致人手出现麻木、酸痛的情况，故此，提出一种鱼竿支撑台，可对鱼竿进行支撑，以及对鱼竿进行角度调节，缓解人手的不适情况。

技术实现思路

1、本实用新型的目的在于提供一种鱼竿支撑台，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：放置台，放置台的下端固定连接有支架，还包括：

3、支撑结构，其安装在放置台的上端，对鱼竿的手柄处进行支撑；

4、夹持结构，其位于支撑结构的前方，对鱼竿的手柄处进行夹持、定位；

5、调节结构，其安装在支撑结构的前端并与夹持结构相连接，对夹持结构的高度进行调节。

6、在上述技术方案的基础上，本实用新型还可以做如下改进。

7、优选的，所述支架的下端固定连接有多个插杆。

8、优选的，所述支撑结构还包括固定架、衔接块和支撑架；

9、所述固定架固定连接于放置台的上端，所述固定架的上端内侧转动连接有衔接块，所述衔接块的上端固定连接有支撑架。

10、优选的，所述支撑架的上端开设有弧形槽。

11、优选的，所述夹持结构还包括安装板、夹持板和转杆；

12、所述安装板转动连接于支撑杆的外侧，所述夹持板滑动连接于安装板的内侧，所述转杆转动连接于安装板的内侧；

13、所述转杆与夹持板螺纹连接。

14、优选的，所述夹持板呈上下对称设置，且夹持板的内侧粘接有防滑垫。

15、优选的，所述调节结构还包括安装箱、支撑杆、活动板和调节杆；

16、所述安装箱固定连接于放置台的前端，所述安装箱的上侧活动连接有支撑杆，所述支撑杆的下端固定连接有活动板；

17、所述活动板活动连接于安装箱的内部，所述活动板与调节杆螺纹连接，所述调节杆转动连接于安装箱的内部。

18、优选的，所述安装箱的内部固定连接有限位杆，所述限位杆贯穿于活动板的内部。

19、有益效果

20、与现有技术相比，本申请的技术方案具有以下有益技术效果：

21、本实用新型通过设置支撑结构和夹持结构，支撑结构可对鱼竿手柄的一端进行支撑，而夹持结构可对鱼竿手柄的另一端进行支撑、定位，保持鱼竿与本装置连接时的稳定，同时，放置台的前端还安装有与夹持结构连接的调节结构，可通过调节结构对夹持结构的高度进行调节，以便于调节鱼竿的摆放角度。

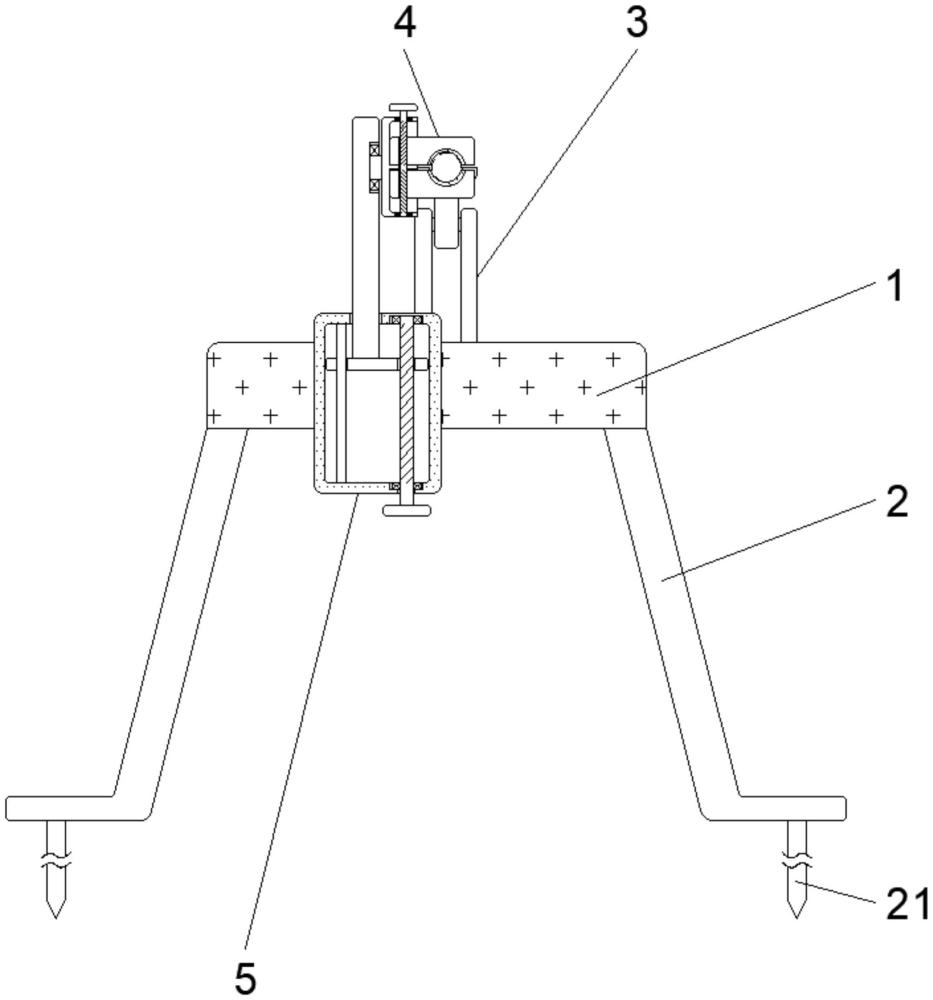

1.一种鱼竿支撑台，包括放置台(1)，放置台(1)的下端固定连接有支架(2)，其特征在于，还包括：

2.根据权利要求1所述的一种鱼竿支撑台，其特征在于：所述支架(2)的下端固定连接有多个插杆(21)。

3.根据权利要求1所述的一种鱼竿支撑台，其特征在于：所述支撑结构(3)还包括固定架(31)、衔接块(32)和支撑架(33)；

4.根据权利要求3所述的一种鱼竿支撑台，其特征在于：所述支撑架(33)的上端开设有弧形槽。

5.根据权利要求1所述的一种鱼竿支撑台，其特征在于：所述夹持结构(4)还包括安装板(41)、夹持板(42)和转杆(43)；

6.根据权利要求5所述的一种鱼竿支撑台，其特征在于：所述夹持板(42)呈上下对称设置，且夹持板(42)的内侧粘接有防滑垫(421)。

7.根据权利要求1所述的一种鱼竿支撑台，其特征在于：所述调节结构(5)还包括安装箱(51)、支撑杆(52)、活动板(53)和调节杆(54)；

8.根据权利要求7所述的一种鱼竿支撑台，其特征在于：所述安装箱(51)的内部固定连接有限位杆(511)，所述限位杆(511)贯穿于活动板(53)的内部。
