一种具有播种功能的挖坑装置的制作方法

本技术涉及农业,尤其涉及一种具有播种功能的挖坑装置。
背景技术:
1、挖坑装置指的是用于挖掘或开凿地面、土壤或其他表面的设备、工具或机械装置,这些装置旨在便捷、高效地进行土地开凿或挖掘工作,在工业,城市建筑以及农业领域都会使用到挖坑装置,其中,在农业生产过程中,会使用打孔机进行挖坑,方便后续播种机进行播种。
2、经检索,授权公告号为cn217957721u的中国专利公开了一种具有打孔功能的播种机,该专利固定板用来固定u形管,第一活塞和第二活塞在u形管内形成密闭空间,且做活塞运动,套管可以在第一活塞的下端转动,打孔头可以穿过箱体和底板的底面并插进土地,起到打孔的作用,打孔头完成打孔后,复位板可以将打孔头复位,打孔完成后,方便后续播种。
3、该专利虽然具有一定的改进,但仍存在以下不足,打孔头在打完孔后,无法将打孔过程中产生的土壤带走,这些土壤容易对后续播种的种子造成阻挡,导致种子无法进入打出的孔中,使得播种效果不佳,并且该装置无法根据不同农作物的需求来调整打孔的深度,实用性较低。
技术实现思路
1、为了弥补以上不足,本实用新型提供了一种具有播种功能的挖坑装置,旨在改善了现有技术中提到的“打孔头无法将打孔时产生的土壤带出,土壤会对后续播种的种子造成阻挡,导致种子无法进入孔中,播种效果差”的问题。
2、为了实现上述目的,本实用新型采用了如下技术方案:一种具有播种功能的挖坑装置,包括支撑架,所述支撑架的下方设置有连接组件,所述支撑架的上方设置有输送组件,所述支撑架的内部设置有限位组件,所述输送组件包括空心管,所述空心管的上表面设置有电机,所述电机的输出轴固定连接有绞龙,所述绞龙的下表面设置有钻头,所述钻头的外壁开设有导向槽。
3、作为上述技术方案的进一步描述:
4、所述空心管的左表面贯穿且固定连接有上料管,所述空心管的前表面固定连接有握把,所述空心管的后表面贯穿且固定连接有出土管。
5、作为上述技术方案的进一步描述:
6、所述电机的输出轴贯穿空心管的上表面,所述钻头突出空心管的下表面,所述空心管贯穿且滑动连接在支撑架的上表面,所述导向槽开设为螺纹状。
7、作为上述技术方案的进一步描述:
8、所述连接组件包括支撑杆,所述支撑架的上表面固定连接有放料箱,所述支撑架的上表面固定连接有推杆,所述支撑架的下表面设置有车轮。
9、作为上述技术方案的进一步描述:
10、所述支撑杆的上表面固定连接在支撑架的下表面。
11、作为上述技术方案的进一步描述:
12、所述限位组件包括限位杆,所述支撑架的内壁通过限位弹簧弹性连接有限位块,所述空心管的前表面开设有限位槽。
13、作为上述技术方案的进一步描述:
14、所述限位杆贯穿且滑动连接在支撑架的上表面,所述限位杆的下表面固定连接在限位块的上表面,所述限位块插接在限位槽的内壁。
15、作为上述技术方案的进一步描述:
16、所述限位弹簧的一端固定连接在支撑架前侧的内壁,所述限位弹簧的另一端固定连接在限位块的前表面,所述限位块贯穿且滑动连接在支撑架的内壁。
17、本实用新型具有如下有益效果:
18、1、本实用新型中,通过空心管、电机、绞龙、握把、出土管、上料管、钻头以及导向槽的配合,绞龙可以带动挖坑过程中产生的土壤向上移动并从出土管排出,解决了因为土壤阻挡种子,导致种子无法进入孔中,播种效果差的问题,提升了播种的工作质量。
19、2、本实用新型中,通过限位杆、限位块、限位弹簧以及限位槽的配合,可以灵活调整空心管以及钻头的高度,可以根据农作物的不同调整挖坑的深度,使得装置可以适用于多种农作物的播种,增强了装置的实用性。
20、3、本实用新型中,通过车轮、支撑杆、推杆的配合,可以灵活推动整体装置移动,并且装置在闲置时,支撑杆可以保持装置稳定,能够防止装置滑动。
技术特征:

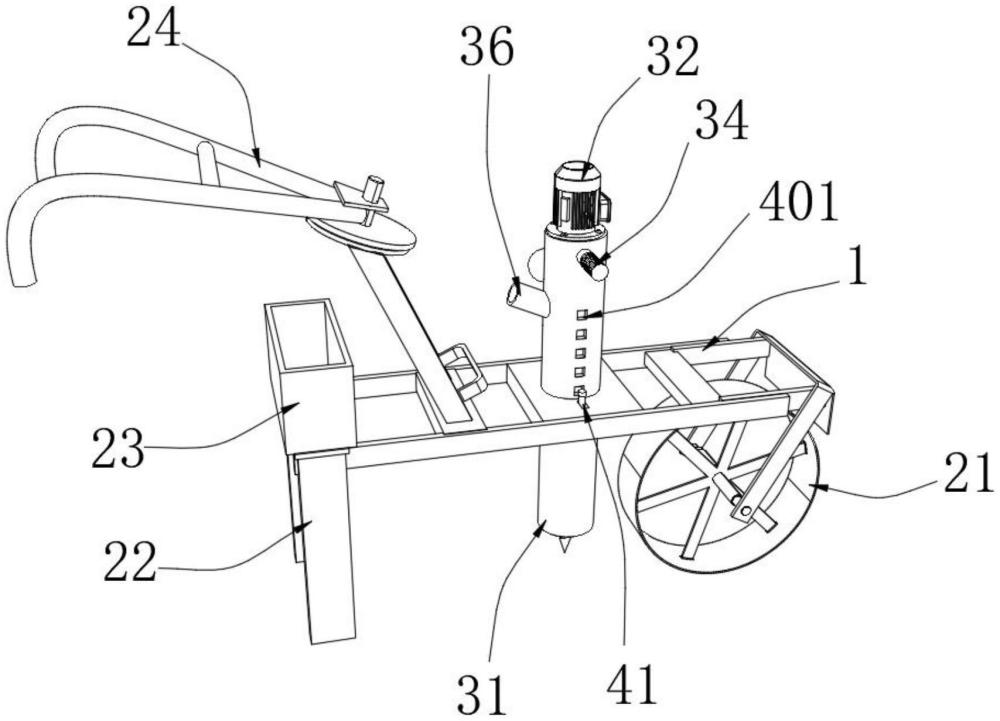

1.一种具有播种功能的挖坑装置,包括支撑架(1),其特征在于:所述支撑架(1)的下方设置有连接组件,所述支撑架(1)的上方设置有输送组件,所述支撑架(1)的内部设置有限位组件,所述输送组件包括空心管(31),所述空心管(31)的上表面设置有电机(32),所述电机(32)的输出轴固定连接有绞龙(33),所述绞龙(33)的下表面设置有钻头(37),所述钻头(37)的外壁开设有导向槽(301)。
2.根据权利要求1所述的一种具有播种功能的挖坑装置,其特征在于:所述空心管(31)的左表面贯穿且固定连接有上料管(36),所述空心管(31)的前表面固定连接有握把(34),所述空心管(31)的后表面贯穿且固定连接有出土管(35)。
3.根据权利要求1所述的一种具有播种功能的挖坑装置,其特征在于:所述电机(32)的输出轴贯穿空心管(31)的上表面,所述钻头(37)突出空心管(31)的下表面,所述空心管(31)贯穿且滑动连接在支撑架(1)的上表面,所述导向槽(301)开设为螺纹状。
4.根据权利要求1所述的一种具有播种功能的挖坑装置,其特征在于:所述连接组件包括支撑杆(22),所述支撑架(1)的上表面固定连接有放料箱(23),所述支撑架(1)的上表面固定连接有推杆(24),所述支撑架(1)的下表面设置有车轮(21)。
5.根据权利要求4所述的一种具有播种功能的挖坑装置,其特征在于:所述支撑杆(22)的上表面固定连接在支撑架(1)的下表面。
6.根据权利要求1所述的一种具有播种功能的挖坑装置,其特征在于:所述限位组件包括限位杆(41),所述支撑架(1)的内壁通过限位弹簧(43)弹性连接有限位块(42),所述空心管(31)的前表面开设有限位槽(401)。
7.根据权利要求6所述的一种具有播种功能的挖坑装置,其特征在于:所述限位杆(41)贯穿且滑动连接在支撑架(1)的上表面,所述限位杆(41)的下表面固定连接在限位块(42)的上表面,所述限位块(42)插接在限位槽(401)的内壁。
8.根据权利要求6所述的一种具有播种功能的挖坑装置,其特征在于:所述限位弹簧(43)的一端固定连接在支撑架(1)前侧的内壁,所述限位弹簧(43)的另一端固定连接在限位块(42)的前表面,所述限位块(42)贯穿且滑动连接在支撑架(1)的内壁。
技术总结
本技术涉及农业技术领域,公开了一种具有播种功能的挖坑装置,包括支撑架,所述支撑架的下方设置有连接组件,所述支撑架的上方设置有输送组件,所述支撑架的内部设置有限位组件,所述输送组件包括空心管,所述空心管的上表面设置有电机,所述电机的输出轴固定连接有绞龙,所述绞龙的下表面设置有钻头,所述钻头的外壁开设有导向槽,空心管的左表面贯穿且固定连接有上料管,空心管的前表面固定连接有握把。本技术中,通过空心管、电机、绞龙、握把、出土管、上料管、钻头以及导向槽的配合,可以将挖坑时产生的土壤移开,解决了因为土壤阻挡种子,导致种子无法进入孔中,播种效果差的问题,提升了播种的工作质量。
技术研发人员:孙莹莹,田立刚
受保护的技术使用者:淄博奥景园艺有限公司
技术研发日:20240104
技术公布日:2024/9/2
技术研发人员:孙莹莹,田立刚
技术所有人:淄博奥景园艺有限公司
备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
