一种造林苗木防护装置的制作方法

本技术涉及苗木防护,具体为一种造林苗木防护装置。
背景技术:
1、苗木是具有根系和苗干的树苗,凡在苗圃中培育的树苗不论年龄大小,在未出圃之前,都称苗木,苗木种类分为:实生苗、营养繁殖苗、移植苗、留床苗等,苗木在苗圃培养完成后需要运输到公园景点等地进行种植,苗木刚移植时根系还不够稳固,需要使用防护装置对苗木进行防护,避免苗木歪斜倾倒。
2、例如授权公告号cn218389030u,一种苗木防护装置,上述文件在苗木生长后,只需通过拧动螺纹杆即可调节基板的位置,降低对苗木的压力,避免因苗木生长变粗导致装置与苗木的连接处被勒紧,影响苗木的生长,压板可以沿基板向上滑动,苗木生长变长后,可以带动压板向上移动,进一步减少装置对苗木生长的影响,然而上述文件中的造林苗木防护装置在安装时,两侧的弧形支撑座通过螺栓进行连接的,而此种固定方式需要工作人员借助外界工具对螺栓进行转动,并且使用者的数量较多,同时每个螺栓的转动圈数较多,且在对造林苗木防护装置拆卸和安装过程中需要反复多次进行操作,因此不便于对造林苗木防护装置安装和拆卸;
3、上述文件中的造林苗木防护装置在对苗木进行固定时,需要对每个弧形座上的多个螺杆依次进行转动,从而实现对苗木进行固定,而转动的螺纹杆数量较多,使得在对苗木进行固定时需要使用者依次对螺杆进行转动,而由于造林过程苗木种植的数量较多,同时每个苗木固定所需要的时间较长,因此使得在造林过程中对苗木的固定进行效率较差。
技术实现思路
1、本实用新型的目的是为了解决现有技术的不便于对造林苗木防护装置安装和拆卸的问题以及苗木防护装置对苗木的固定进行效率较差的问题,而提出的一种造林苗木防护装置。
2、为实现上述目的,本实用新型提供如下技术方案:
3、设计一种造林苗木防护装置,包括底座和支撑杆,所述底座的端部与支撑杆的一端固定相连,两侧所述支撑杆的另一端分别与第一弧形座和第二弧形座固定相连,所述第二弧形座的两侧设置有连接结构,所述第一弧形座的底部和第二弧形座的顶部分别与两侧的螺杆转动相连,所述螺杆的外端与圆块固定相连,所述螺杆的外壁设置有防护结构。
4、优选的,所述防护结构包括螺纹块,所述螺纹块的内壁与螺杆螺纹相连,所述螺纹块的两端分别与两侧的连接杆固定相连,所述连接杆的内侧与导向块固定相连,所述导向块的外壁与槽杆滑动相连,所述导向块的端部与滑杆固定相连,所述滑杆的端部与固定块固定相连。
5、优选的,多个所述滑杆的外壁分别与第一弧形座和第二弧形座滑动滑动相连,所述固定块的内端与橡胶垫固定相连。
6、优选的,所述连接结构包括转动杆,所述转动杆的两端与第二弧形座转动相连,所述转动杆的两侧通过销轴分别与两侧的连杆转动相连,所述连杆的外端通过销轴与限位块转动相连,所述限位块的滑槽与滑动滑动相连,所述转动杆的外侧分别与两侧的扭簧的内端固定相连。
7、优选的,多个所述滑动的外端与第二弧形座固定相连,所述扭簧的外端均与第二弧形座固定相连。
8、优选的,多个所述限位块的外壁中部与第二弧形座滑动相连,所述限位块的外壁外侧与第一弧形座相贴合 。
9、优选的,所述第一弧形座的顶端与第二弧形座的底端相贴合。
10、本实用新型提出的一种造林苗木防护装置,有益效果在于:通过使用者首先将第一弧形座和第二弧形座套接在苗木的外径上,随后转动杆带动连杆转动,连杆带动限位块向内移动,限位块沿着滑动外壁向内移动,同时转动杆带动扭簧形变,然后将第一弧形座和第二弧形座相对接,随后松开转动杆,扭簧的弹力使得转动杆带动限位块向外移动,限位块与第一弧形座相贴合,使得对防护装置进行安装,以此种方式替换了原有的固定方式减少了旋紧螺栓时转动的圈数,使得对对造林苗木防护装置安装和拆卸更便捷;
11、通过使用者通过两侧的圆块带动两侧的螺杆转动,螺杆带动螺纹块向内移动,螺纹块带动连接杆向内移动,连接杆带动导向块移动,导向块带动槽杆向内移动,槽杆带动滑杆滑动,滑杆带动固定块向内移动,通过橡胶垫对苗木进行固定,从而降低了对苗木固定的繁琐操作,提高了对苗木的固定效率。
技术特征:
1.一种造林苗木防护装置,包括底座(1)和支撑杆(2),所述底座(1)的端部与支撑杆(2)的一端固定相连,其特征在于:两侧所述支撑杆(2)的另一端分别与第一弧形座(5)和第二弧形座(6)固定相连,所述第二弧形座(6)的两侧设置有连接结构(3),所述第一弧形座(5)的底部和第二弧形座(6)的顶部分别与两侧的螺杆(7)转动相连,所述螺杆(7)的外端与圆块(8)固定相连,所述螺杆(7)的外壁设置有防护结构(4)。

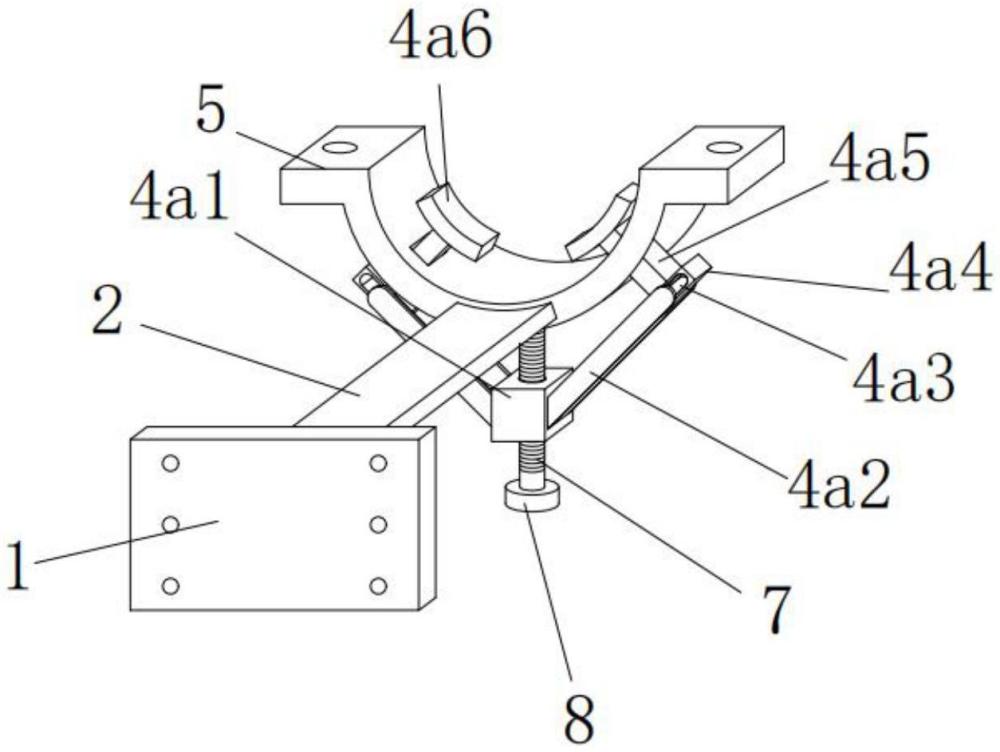

2.根据权利要求1所述的一种造林苗木防护装置,其特征在于:所述防护结构(4)包括螺纹块(4a1),所述螺纹块(4a1)的内壁与螺杆(7)螺纹相连,所述螺纹块(4a1)的两端分别与两侧的连接杆(4a2)固定相连,所述连接杆(4a2)的内侧与导向块(4a3)固定相连,所述导向块(4a3)的外壁与槽杆(4a4)滑动相连,所述导向块(4a3)的端部与滑杆(4a5)固定相连,所述滑杆(4a5)的端部与固定块(4a6)固定相连。
3.根据权利要求2所述的一种造林苗木防护装置,其特征在于:多个所述滑杆(4a5)的外壁分别与第一弧形座(5)和第二弧形座(6)滑动滑动相连,所述固定块(4a6)的内端与橡胶垫(9)固定相连。
4.根据权利要求1所述的一种造林苗木防护装置,其特征在于:所述连接结构(3)包括转动杆(301),所述转动杆(301)的两端与第二弧形座(6)转动相连,所述转动杆(301)的两侧通过销轴分别与两侧的连杆(302)转动相连,所述连杆(302)的外端通过销轴与限位块(305)转动相连,所述限位块(305)的滑槽与滑动(303)滑动相连,所述转动杆(301)的外侧分别与两侧的扭簧(304)的内端固定相连。
5.根据权利要求4所述的一种造林苗木防护装置,其特征在于:多个所述滑动(303)的外端与第二弧形座(6)固定相连,所述扭簧(304)的外端均与第二弧形座(6)固定相连。
6.根据权利要求4所述的一种造林苗木防护装置,其特征在于:多个所述限位块(305)的外壁中部与第二弧形座(6)滑动相连,所述限位块(305)的外壁外侧与第一弧形座(5)相贴合 。
7.根据权利要求1所述的一种造林苗木防护装置,其特征在于:所述第一弧形座(5)的顶端与第二弧形座(6)的底端相贴合。
技术总结
本技术涉及苗木防护技术领域,尤其是一种造林苗木防护装置,包括底座和支撑杆,所述底座的端部与支撑杆的一端固定相连,两侧所述支撑杆的另一端分别与第一弧形座和第二弧形座固定相连。通过使用者首先将第一弧形座和第二弧形座套接在苗木的外径上,随后转动杆带动连杆转动,连杆带动限位块向内移动,限位块沿着滑动外壁向内移动,同时转动杆带动扭簧形变,然后将第一弧形座和第二弧形座相对接,随后松开转动杆,扭簧的弹力使得转动杆带动限位块向外移动,限位块与第一弧形座相贴合,使得对防护装置进行安装,以此种方式替换了原有的固定方式减少了旋紧螺栓时转动的圈数,使得对对造林苗木防护装置安装和拆卸更便捷。
技术研发人员:徐震,李玉洁,李金龙,张兆炜
受保护的技术使用者:黑河市众途交通设施工程有限公司
技术研发日:20240104
技术公布日:2024/9/2
