一种具备均匀施肥效果的农用种植机的制作方法

本发明涉及施肥设备，尤其涉及一种具备均匀施肥效果的农用种植机。

背景技术：

1、经检索后发现，申请号为202321318237.5的中国专利，公开了“一种种植施肥机，包括支撑机构，所述支撑机构上设于定量施肥的施肥机构以及在地面行驶的移动机构；所述支撑机构包括底架，所述底架上固定有支撑架；所述移动机构包括通过轴承转动设置于底架上的行驶轴，所述行驶轴的外侧固定有行驶轮；所述施肥机构包括固定于支撑架上的料斗，所述料斗的底端固定有两个料管，两个所述料管的底部分别固定有分料室，所述分料室上设有分料结构，所述分料结构和移动机构之间设有传动结构”；但上述该种植施肥机在对肥料进行播撒施肥时，其肥料在经过粉料室和出料口播撒出去时，其肥料在从出料口掉落至地面上时，肥料会在自身重力作用下以及肥料自身为圆形的情况下向四周发生滚动，进而造成播撒的肥料在掉落地面上时向四周发生无规则滚动，容易造成肥料播撒不均匀，因此，为了解决此类问题，提出了一种具备均匀施肥效果的农用种植机。

技术实现思路

1、本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具备均匀施肥效果的农用种植机。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种具备均匀施肥效果的农用种植机，包括上安装板，所述上安装板底部通过固定板连接有下安装板，下安装板顶部设置有用于对肥料进行播撒的播撒机构；

4、所述播撒机构包括安装在下安装板顶部的支撑板，支撑板两侧均安装有多级电动伸缩杆，两个多级电动伸缩杆的活塞杆末端均安装有挡板，两个挡板之间安装有橡胶充气气囊和橡胶盒，橡胶盒侧面与橡胶充气气囊相贴合，橡胶充气气囊顶部开设有倾斜流道，橡胶盒与倾斜流道相连通；

5、所述上安装板上设置有肥料供给机构；

6、所述上安装板顶部安装有水箱，水箱与橡胶盒相连通。

7、优选的，所述橡胶盒靠近橡胶充气气囊的一侧开设有开口，橡胶充气气囊顶部开设有水平流道，水平流道位于开口和倾斜流道之间，水平流道一端与倾斜流道相连通，水平流道另一端与开口相连通。

8、优选的，所述供给机构包括开设在上安装板上的安装口，安装口内安装有储料桶，储料桶内装载有肥料，储料桶底端连通有出料端口，出料端口位于橡胶盒正上方，出料端口内安装有电子闸门。

9、优选的，所述上安装板底部对称安装有第一矩形板和第二矩形板，第一矩形板和第二矩形板之间转动安装有往复丝杆，往复丝杆上螺纹套接有内螺纹块，内螺纹块位于出料端口和橡胶盒之间，内螺纹块底部安装有若干个拨动杆，拨动杆底端位于橡胶盒内，第一矩形板和第二矩形板之间设置有用于对内螺纹块进行限位的限位组件。

10、优选的，所述限位组件包括安装在第一矩形板和第二矩形板之间的滑杆，内螺纹块侧面安装有滑套，滑套滑动套接在滑杆上。

11、优选的，所述上安装板底部对称安装有两个连接板，第一矩形板和第二矩形板分别安装在两个连接板底部，第一矩形板远离往复丝杆的一侧安装有电机，电机的输出轴贯穿第一矩形板并与往复丝杆相连接，第二矩形板靠近往复丝杆的一侧安装有轴承，往复丝杆端部安装在轴承内圈。

12、优选的，所述安装口内安装有安装环储料桶安装在安装环内，水箱连通有水管，上安装板顶部开设有通孔，水管穿过通孔并与橡胶盒相连通，水管内设置有水泵。

13、优选的，所述上安装板底部安装有充气泵，充气泵的充气端与橡胶充气气囊相连通，橡胶充气气囊开设有排气端，排气端内安装有电子阀门。

14、优选的，两个所述挡板相互靠近的一侧均设置有c形橡胶密封圈，c形橡胶密封圈的尺寸与上安装板、固定板以及下安装板的侧边形状一致，上安装板和下安装板远离固定板的一侧安装有封板，封板通过锁紧螺栓与上安装板相连接。

15、优选的，所述多级电动伸缩杆的活塞杆末端连接有加强块，加强块固定在挡板靠近上安装板的一侧，支撑板顶部安装有支撑片，支撑片顶部与橡胶盒底部相接触，下安装板底部对称设置有两组第一行走轮，两个挡板相互远离的一侧均安装有两个安装块，安装块底部安装有液压缸，液压缸的活塞杆末端安装有第二行走轮。

16、与现有技术相比，本发明的有益效果是：

17、1：本发明中漂浮在橡胶盒内的水面上的肥料均匀导向至各个水平流道内，而进入水平流道内的水和肥料在水往低处流动的作用下，水平流道内的水和肥料会进入倾斜流道内，进而使得水和肥料通过倾斜流道均匀滴落在土地上，其利用若干个水平流道和倾斜流道将水和肥料均匀分隔开，其每个水平流道以及倾斜流道内的水和肥料的量可以尽可能的保持一致，进而使得滴落在土地上的肥料均匀、一致，保证施肥的均匀性。

18、2：本发明中水在水平流道和倾斜流道中流淌时对肥料进行输送，并且通过倾斜流道将水和肥料一起滴落，而利用水和肥料进行混合，可以使得水对肥料进行一定的包裹，其水和肥料在滴落在土地上时，利用水对肥料进行包裹后滴落在土地上，可以利用水减少肥料与土地的冲击性，进而避免肥料掉落在土地上发生滚动而造成肥料播撒不均匀，并且利用水将肥料溶解变软，也可以减少肥料与土地的冲击力，进而降低肥料掉落在土地上滚动的可能性。

19、3：本发明中水和肥料顺着倾斜流道即可播撒至土地中，其全程不需要专门对肥料的输送机构即可完成对肥料的输送步骤，并且其利用水对肥料进行输送的过程中，可以使得水充分对肥料进行溶解，可以使得肥料的养分被水流溶解，并且肥料与水混合后也快速发生溶解，进而使得播撒至土地上的肥料中的养分被水溶解，可以使得肥料中的养分快速进入土地的土壤中被土壤进行吸收，可以提高土地的土壤吸收肥料的养分的速度，避免肥料难以溶解而影响土壤吸收肥料养分的速度，避免肥料发生气化造成养分丢失。

20、4：本发明中利用水对肥料进行输送并播撒的过程中充分对肥料进行溶解，可以提高肥料的转化利用速度，进而方便肥料中的养分快速被土壤吸收，并且肥料与水混合后一起播撒至土地上，还可以使得肥料的养分跟随水流快速渗透至土壤中，避免发生肥料堆积而造成肥料养分过度集中的问题，可以使得肥料的养分均匀被土壤吸收。

21、5：本发明中利用水对肥料进行输送并且完成对肥料的播撒处理，可以使得施肥的同时完成对土壤的浇水处理，其可以省去施肥完成后需要浇水将肥料溶解的步骤，其在施肥的同时即可利用水对肥料进行溶解，进而减少肥料播撒在土地中暴露在空气中的时长，减少肥料的气化，提高肥料使用率，可以在施肥的同时即可完成浇水处理，其施肥和浇水同步进行，提高种植效率。

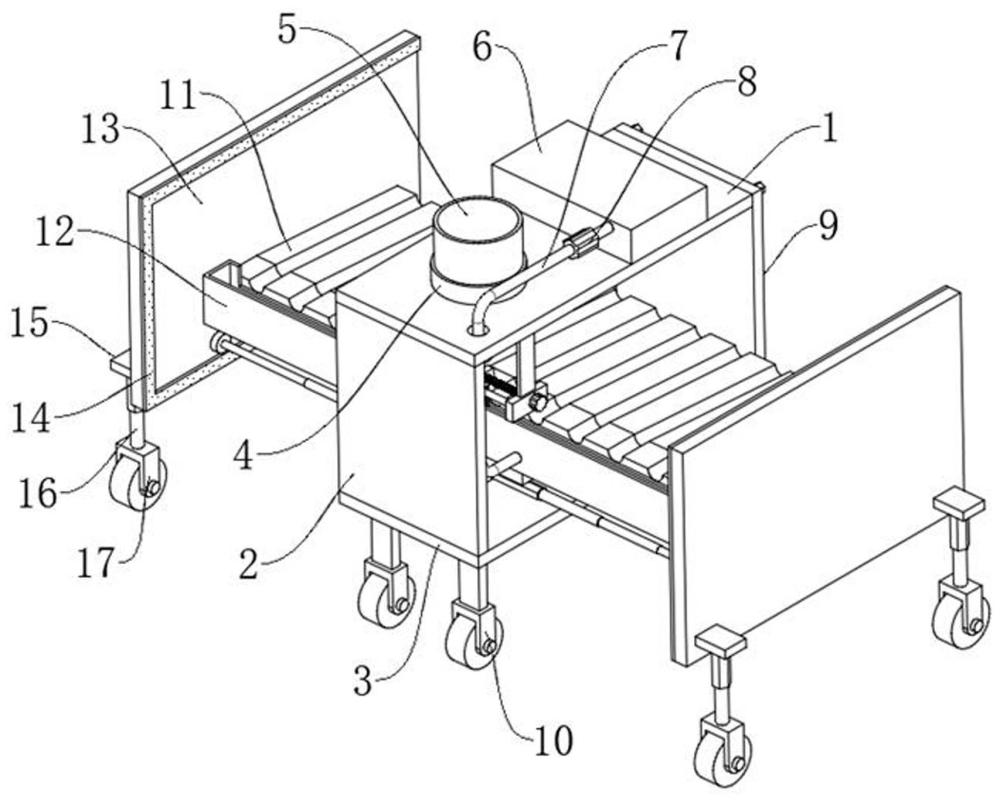

1.一种具备均匀施肥效果的农用种植机，包括上安装板（1），其特征在于，所述上安装板（1）底部通过固定板（2）连接有下安装板（3），下安装板（3）顶部设置有用于对肥料进行播撒的播撒机构；

2.根据权利要求1所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述供给机构包括开设在上安装板（1）上的安装口，安装口内安装有储料桶（5），储料桶（5）内装载有肥料，储料桶（5）底端连通有出料端口（26），出料端口（26）位于橡胶盒（12）正上方，出料端口（26）内安装有电子闸门。

3.根据权利要求2所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述上安装板（1）底部对称安装有第一矩形板（28）和第二矩形板（29），第一矩形板（28）和第二矩形板（29）之间转动安装有往复丝杆（32），往复丝杆（32）上螺纹套接有内螺纹块（33），内螺纹块（33）位于出料端口（26）和橡胶盒（12）之间，内螺纹块（33）底部安装有若干个拨动杆（36），拨动杆（36）底端位于橡胶盒（12）内，第一矩形板（28）和第二矩形板（29）之间设置有用于对内螺纹块（33）进行限位的限位组件。

4.根据权利要求3所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述限位组件包括安装在第一矩形板（28）和第二矩形板（29）之间的滑杆（35），内螺纹块（33）侧面安装有滑套（34），滑套（34）滑动套接在滑杆（35）上。

5.根据权利要求3所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述上安装板（1）底部对称安装有两个连接板（27），第一矩形板（28）和第二矩形板（29）分别安装在两个连接板（27）底部，第一矩形板（28）远离往复丝杆（32）的一侧安装有电机（30），电机（30）的输出轴贯穿第一矩形板（28）并与往复丝杆（32）相连接，第二矩形板（29）靠近往复丝杆（32）的一侧安装有轴承（31），往复丝杆（32）端部安装在轴承（31）内圈。

6.根据权利要求2所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述安装口内安装有安装环（4）储料桶（5）安装在安装环（4）内，水箱（6）连通有水管（7），上安装板（1）顶部开设有通孔（25），水管（7）穿过通孔（25）并与橡胶盒（12）相连通，水管（7）内设置有水泵（8）。

7.根据权利要求1所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述上安装板（1）底部安装有充气泵（37），充气泵（37）的充气端与橡胶充气气囊（11）相连通，橡胶充气气囊（11）开设有排气端，排气端内安装有电子阀门。

8.根据权利要求1所述的一种具备均匀施肥效果的农用种植机，其特征在于，两个所述挡板（13）相互靠近的一侧均设置有c形橡胶密封圈（14），c形橡胶密封圈（14）的尺寸与上安装板（1）、固定板（2）以及下安装板（3）的侧边形状一致，上安装板（1）和下安装板（3）远离固定板（2）的一侧安装有封板（9），封板（9）通过锁紧螺栓与上安装板（1）相连接。

9.根据权利要求1所述的一种具备均匀施肥效果的农用种植机，其特征在于，所述多级电动伸缩杆（19）的活塞杆末端连接有加强块（20），加强块（20）固定在挡板（13）靠近上安装板（1）的一侧，支撑板（18）顶部安装有支撑片（21），支撑片（21）顶部与橡胶盒（12）底部相接触，下安装板（3）底部对称设置有两组第一行走轮（10），两个挡板（13）相互远离的一侧均安装有两个安装块（15），安装块（15）底部安装有液压缸（16），液压缸（16）的活塞杆末端安装有第二行走轮（17）。
