一种水利灌溉装置的制作方法

本技术涉及水利灌溉，尤其涉及一种水利灌溉装置。

背景技术：

1、灌溉装置是对农作物或者其他作物进行浇筑的装置。现有的灌溉装置采用的是管道，但是现有的管道出水口位置统一，在使用时，受地域性限制较大，会导致某些区域灌溉受限。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种水利灌溉装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种水利灌溉装置，包括至少两个管体；

4、所述管体的一端开口，另一端闭合；

5、所述管体的开口处可拆卸的连接有连接端，所述管体上设置有多个封堵件，所述连接端可拆卸的连接于所述封堵件上。

6、优选地，所述封堵件包括设置于所述管体外壁的多个外延伸管，所述外延伸管与所述管体内连通，所述外延伸管内转动连接有球形件，所述球形件上设置有通水孔，且所述通水孔的内径与所述外延伸管的内径相同。

7、优选地，所述连接端呈中空结构的管状，所述通水孔内壁和所述外延伸管内壁均设置有凸起，所述连接端的外壁设置有与所述凸起对应的竖直滑槽、环形滑槽和限位卡槽。

8、优选地，所述连接端的一端设置有外螺纹，所述管体的开口处和所述外延伸管的内壁均设置有与外螺纹匹配的内螺纹。

9、优选地，所述球形件的顶部固定连接有旋转轴，所述旋转轴的另一端贯穿所述外延伸管向外延伸并固定连接有顶盘。

10、优选地，所述旋转轴的外侧壁套设有弹簧，所述弹簧的两端分别连接在所述外延伸管的外壁和所述顶盘的底部上。

11、优选地，所述外延伸管上设置有与所述球形件对应的呈“7”字型活动槽。

12、本实用新型与现有技术相比，其有益效果为：

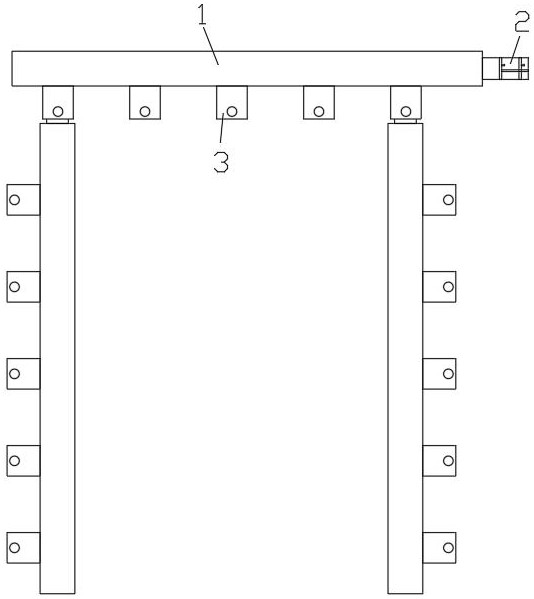

13、本实用新型通过管体上设置多个外延伸管，接着通过连接端可拆卸的连接于外延伸管上，可实现每个管体上横向或竖向增加其余管体，采用上述技术方案，可通过管体的组装和延伸对灌溉区域整体布局，有助于灌溉水从外延伸管流向灌溉区域，则本实用新型受灌溉区域地域性影响小，有助于灌溉的进行。

1.一种水利灌溉装置，包括至少两个管体（1），其特征在于，

2.根据权利要求1所述的一种水利灌溉装置，其特征在于，所述封堵件包括设置于所述管体（1）外壁的多个外延伸管（3），所述外延伸管（3）与所述管体（1）内连通，所述外延伸管（3）内转动连接有球形件（4），所述球形件（4）上设置有通水孔（5），且所述通水孔（5）的内径与所述外延伸管（3）的内径相同。

3.根据权利要求2所述的一种水利灌溉装置，其特征在于，所述连接端（2）呈中空结构的管状，所述通水孔（5）内壁和所述外延伸管（3）内壁均设置有凸起（6），所述连接端（2）的外壁设置有与所述凸起（6）对应的竖直滑槽（7）、环形滑槽（8）和限位卡槽（9）。

4.根据权利要求2所述的一种水利灌溉装置，其特征在于，所述连接端（2）的一端设置有外螺纹，所述管体（1）的开口处和所述外延伸管（3）的内壁均设置有与外螺纹匹配的内螺纹。

5.根据权利要求2所述的一种水利灌溉装置，其特征在于，所述球形件（4）的顶部固定连接有旋转轴（10），所述旋转轴（10）的另一端贯穿所述外延伸管（3）向外延伸并固定连接有顶盘（11）。

6.根据权利要求5所述的一种水利灌溉装置，其特征在于，所述旋转轴（10）的外侧壁套设有弹簧，所述弹簧的两端分别连接在所述外延伸管（3）的外壁和所述顶盘（11）的底部上。

7.根据权利要求2所述的一种水利灌溉装置，其特征在于，所述外延伸管（3）上设置有与所述球形件（4）对应的呈“7”字型活动槽。
