一种捕食性瓢虫饲养装置

本技术属于饲养箱，具体涉及一种捕食性瓢虫饲养装置。

背景技术：

1、异色瓢虫是农业和林业上一种重要的捕食性天敌昆虫，可捕食蚜虫、螨和介壳虫等昆虫。蚜虫和蚧虫等害虫严重危害农作物的生长，目前大多依靠化学试剂喷洒来杀死害虫，但试剂残余经食物链传递与积累严重损害人们的身心健康，所以运用生物防治害虫已经成为人们热门研究的工作。有关异色瓢虫人工扩繁及释放利用方面的研究报道颇多，但一直以来异色瓢虫在农业生产上并没有发挥应有的作用，一方面原因是异色瓢虫的2种控害虫态——幼虫和成虫具有一些不利于扩繁及利用方面的特性。

2、公开号为“cn209824903u”的中国专利公开了一种昆虫饲养箱，包括繁殖箱，所述繁殖箱为顶部具有开口的一体成型箱体，所述繁殖箱内腔的两侧均设置有上下分布的四个放置板，所述繁殖箱内腔的顶部设置有盖网，所述繁殖箱内腔底部的四角均固定连接有固定杆，所述固定杆的顶部贯穿放置板和盖网。该专利在繁殖箱的内腔加设有可以拆卸的用于放置昆虫的放置板，并且其上面开设有用于繁殖的凹槽。该专利通过设置能够拆卸的放置板，从而方便工作人员对昆虫的培养环境进行清洁。但是，由于繁殖箱是一体成型的箱体，在昆虫饲养的过程中，其排泄物会落入箱体的底部堆积，当排泄物处于繁殖箱的清洁死角时，将难以清洁干净。同时，上述专利难以控制繁殖箱内的温湿度，不利于对昆虫的饲养。

技术实现思路

1、本实用新型的目的在于提供一种捕食性瓢虫饲养装置。

2、本实用新型提供一种捕食性瓢虫饲养装置，其包括培养箱体、培养放置架和侧板组件。所述的培养箱体包括支撑立柱、顶板、主板、底板和侧板。四根所述的支撑立柱分别固定在底板的四个端角处。顶板的四个端角与四根支撑立柱的顶端分别固定。所述的培养放置架安装在底板上。其中每两根相邻的支撑立柱相邻侧区域为安装区域。主板和三个侧板组件分别安装在四个安装区域。

3、侧板组件包括纱网、百叶窗和两块侧板。两块侧板均通过磁吸吸附在对应的支撑立柱上。侧板上开设有通风槽。两块侧板上分别安装有百叶窗和纱网。所述的纱网的两侧边缘和侧板两侧边缘均设置有快拆结构。纱网通过快拆结构固定在侧板上。所述的主板通过胶条与对应的两根支撑立柱固定。

4、作为优选，所述的培养箱体还包括封闭门板。所述的主板上开设有取物通槽。所述的封闭门板安装在取物通槽处。封闭门板具有两个工作位置，分别为封闭位置和开放位置。当封闭门板处于封闭位置时，封闭门板的外侧面与主板的外侧面相平齐。当封闭门板处于开放位置时，封闭门板的外侧面与主板的外侧面相垂直。

5、作为优选，所述的温湿度控制单元包括温湿度传感器、恒温灯、换气风扇、加湿器、加热管和输水管。温湿度传感器固定在封闭门板上。顶板上开设有通风口。换气风扇安装在通风口处。恒温灯和加湿器均安装在顶板的底面上。底板上开设有放置槽。加热管和输水管并排设置在放置槽内。输水管上开设有多个渗水孔。所述的培养放置架安装在加热管和输水管的正上方。

6、作为优选，所述的封闭门板共有两块。两块封闭门板沿着高度方向依次排列。

7、作为优选，所述的取物通槽的四周边缘处均设置有安装边框。所述的封闭门板的两侧边缘上均固定有转轴。转轴与安装边框转动连接。

8、作为优选，该装置还包括海绵垫。所述的海绵垫平铺在加热管和输水管上。

9、作为优选，所述的底板与四根支撑立柱均通过卯榫结构固定。

10、作为优选，所述的顶板与四根支撑立柱均通过卯榫结构固定。

11、作为优选，所述的快拆结构采用魔术贴。

12、作为优选，所述的纱网采用尼龙材质。

13、本实用新型具有的有益效果是：

14、1、本实用新型通过磁吸的方式将侧板与支撑立柱进行固定。同时，纱网通过魔术贴固定在侧板上。工作人员在清洁培养箱体时，能够快速地将侧板从支撑立柱上取下，并对纱网进行更换。在消除侧板与底板连接处的清洁死角的同时，提升了清洁的效率。

15、2、本实用新型通过在两块侧板上开设通气槽，并在两块侧板上分别设置百叶窗和纱网。通过百叶窗的开启或者关闭，使得饲养箱能够在密封和透气之间切换。

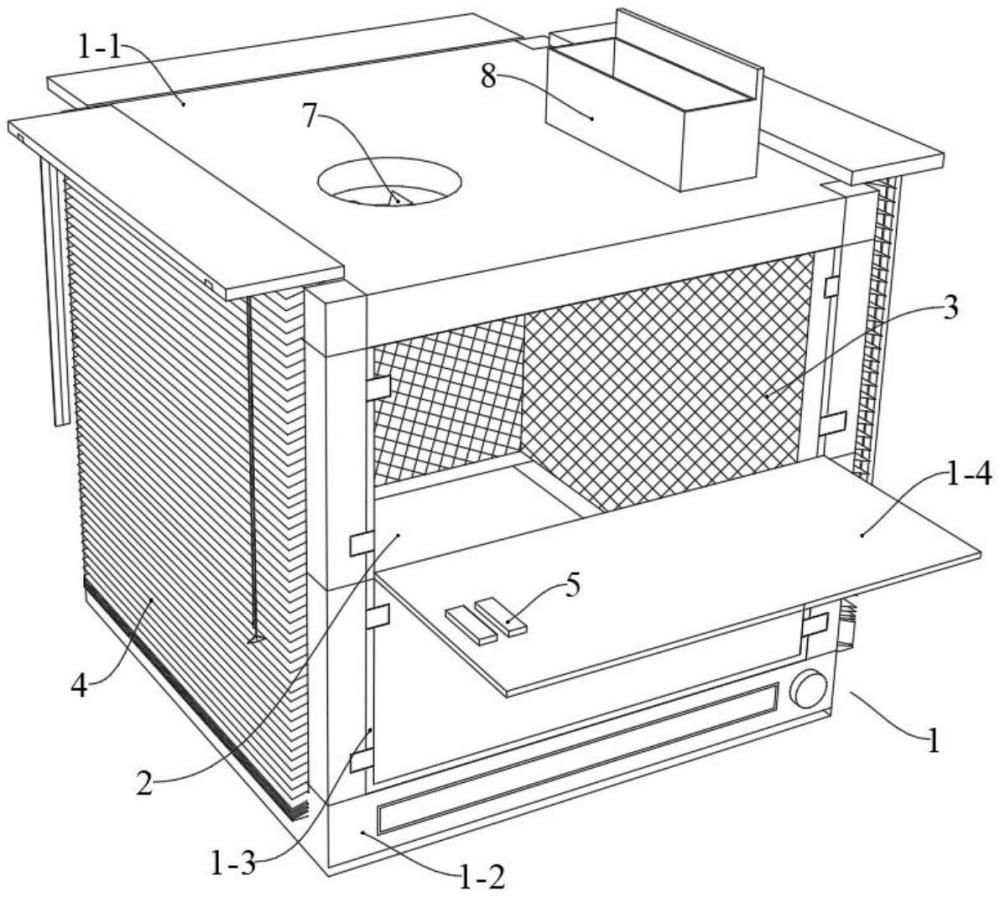

1.一种捕食性瓢虫饲养装置，包括培养箱体(1)和培养放置架(2)；其特征在于：还包括侧板组件；所述的培养箱体(1)包括支撑立柱、顶板(1-1)、主板(1-3)、底板(1-2)和侧板；四根所述的支撑立柱分别固定在底板(1-2)的四个端角处；顶板(1-1)的四个端角与四根支撑立柱的顶端分别固定；所述的培养放置架(2)安装在底板(1-2)上；其中每两根相邻的支撑立柱相邻侧区域为安装区域；主板(1-3)和三个侧板组件分别安装在四个安装区域；

2.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：所述的培养箱体(1)还包括封闭门板(1-4)；所述的主板(1-3)上开设有取物通槽；所述的封闭门板(1-4)安装在取物通槽处；封闭门板(1-4)具有两个工作位置，分别为封闭位置和开放位置；当封闭门板(1-4)处于封闭位置时，封闭门板(1-4)的外侧面与主板(1-3)的外侧面相平齐；当封闭门板(1-4)处于开放位置时，封闭门板(1-4)的外侧面与主板(1-3)的外侧面相垂直。

3.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：还包括温湿度控制单元包括温湿度传感器(5)、恒温灯(6)、换气风扇(7)、加湿器(8)、加热管(9)和输水管(10)；温湿度传感器(5)固定在封闭门板(1-4)上；顶板(1-1)上开设有通风口；换气风扇(7)安装在通风口处；恒温灯(6)和加湿器(8)均安装在顶板(1-1)的底面上；底板(1-2)上开设有放置槽；加热管(9)和输水管(10)并排设置在放置槽内；输水管(10)上开设有多个渗水孔；所述的培养放置架(2)安装在加热管(9)和输水管(10)的正上方。

4.根据权利要求2所述的一种捕食性瓢虫饲养装置，其特征在于：所述的封闭门板(1-4)共有两块；两块封闭门板(1-4)沿着高度方向依次排列。

5.根据权利要求2所述的一种捕食性瓢虫饲养装置，其特征在于：所述的取物通槽的内侧的四周边缘处均设置有安装边框；所述的封闭门板(1-4)的两侧边缘上均固定有转轴；转轴与安装边框转动连接。

6.根据权利要求3所述的一种捕食性瓢虫饲养装置，其特征在于：还包括海绵垫；所述的海绵垫平铺在加热管(9)和输水管(10)上。

7.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：所述的底板(1-2)与四根支撑立柱均通过卯榫结构固定。

8.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：所述的顶板(1-1)与四根支撑立柱均通过卯榫结构固定。

9.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：所述的快拆结构采用魔术贴。

10.根据权利要求1所述的一种捕食性瓢虫饲养装置，其特征在于：所述的纱网(3)采用尼龙材质。
