一种农业大田种植用水肥一体化设备的制作方法

本技术涉及农业种植设备领域，具体是一种农业大田种植用水肥一体化设备。

背景技术：

1、种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物、牧草等。

2、授权公告号为：cn218353232u的实用新型涉及农业机械技术领域，具体揭示了，包括搅拌箱，所述搅拌箱底部的两侧均活动连接有万向轮，所述搅拌箱的顶部固定连接有顶箱，所述顶箱内壁的顶部连通有入料管，所述顶箱的前侧固定连接有伺服电机，所述伺服电机的输出端固定连接有转轴，所述转轴的背侧贯穿至顶箱的内腔，所述转轴的表面安装有固定筒。本实用新型通过伺服电机带动转轴转动，通过转轴带动转套转动，通过转套带动固定筒转动，通过固定筒带动连接杆转动，通过连接杆带动压碎轮在顶箱的内壁滑动，达到了高效混合功能的优点，解决了现有的农业种植用水肥一体化设备在使用时混合效果不好的问题。

3、上述实用新型专利中提出的一种农业种植用水肥一体化设备缺少去限制排水管排水量的结构，这样使水源和肥料一直进行排放会导致灌溉和施肥过度，所以过度的施肥和灌溉既不利于种植作物的生长，同时也不利于资源的节约，因此，本领域技术人员提供了一种农业大田种植用水肥一体化设备，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种农业大田种植用水肥一体化设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种农业大田种植用水肥一体化设备，包括底座，所述底座的底部矩形排布设置有多个车轮，所述底座的顶部固定连接有两个安装块，其中一个所述安装块的顶部固定连接有储水箱，其中一个所述安装块的一侧贯穿固定连接有出水管，所述储水箱和出水管通过输水管相连通，所述输水管的外壁上安装有阀门，另一个所述安装块的顶部固定连接有放置盒，所述放置盒的底部相连通有出料管，所述放置盒的一侧设置有放出肥料的驱动组件，其中一个所述安装块远离阀门的一侧固定连接有第二连接板，所述出水管内密封滑动连接有挤压杆，所述挤压杆的一侧固定连接有贯穿出水管的矩形块，所述第二连接板的一侧设置有带动挤压杆进行移动的移动组件。

3、作为本实用新型进一步的方案：所述驱动组件包括固定嵌装在放置盒顶部的第一电机，所述第一电机的输出轴上固定套设有往复丝杆，所述放置盒的两侧内壁之间滑动连接有限料挡板，所述限料挡板的一侧固定连接有驱动块，所述驱动块和往复丝杆贯穿螺纹连接，所述限料挡板的底部和往复丝杆位于放置盒底部内壁的进料口相贴合。

4、作为本实用新型再进一步的方案：所述移动组件包括固定连接在第二连接板一侧的第二电机，所述第二电机的输出轴上固定套设有半齿轮，其中一个所述安装块的一侧滑动连接有和半齿轮相啮合的齿条，所述齿条的一侧和矩形块的一侧固定连接，所述挤压杆的外壁和输水管位于出水管内的出水口相密封贴合。

5、作为本实用新型再进一步的方案：所述放置盒的底部内壁为斜底面，所述斜底面的一侧和限料挡板的一侧相贴合。

6、作为本实用新型再进一步的方案：其中一个所述安装块靠近放置盒的一侧固定连接有第一连接板，所述第一连接板的一侧固定连接有弹簧，所述弹簧的一端和齿条的一侧固定连接。

7、作为本实用新型再进一步的方案：所述挤压杆的一端固定连接有滑动杆，所述滑动杆的一端贯穿出水管的一端。

8、作为本实用新型再进一步的方案：所述出料管的顶部阻尼滑动连接有封口挡板，所述封口挡板的一侧和出料管的出料口相贴合。

9、与现有技术相比，本实用新型的有益效果是：

10、1、通过放置盒和储水箱可以分别放入肥料和水，当打开阀门时会使储水箱内的水通过输水管流入到出水管内，因为出水管内设置了挤压杆，所以流入到出水管内的水会被挤压杆挡住，此时启动第二电机，第二电机的输出轴会带动半齿轮转动，半齿轮转动时会带动齿条移动，齿条移动时会通过矩形块带动挤压杆移动并拉伸或压缩弹簧，当挤压杆移动时会解除对输水管出水口的密封使水从输水管内流入到出水管内并通过出水管排入到田内，又因为半齿轮是半齿轮设计，所以半齿轮转动至一定角度时会脱离与齿条的啮合，此时的齿条会通过弹簧的弹力被拉动至原位置，当齿条回到原位置时会通过矩形块带动挤压杆回到原位置并将出水管内剩余的水推出出水管外进入田内，此时的挤压杆由于回到了原位置会对输水管的出水口进行密封防止水流出，通过上述方法达到间歇性排水的效果以减少水源的浪费，当启动第一电机时，第一电机转动时会带动限料挡板在放置盒内进行往复升降运动，限料挡板升起时会让放置盒内的肥料流入到出料管内排入到田内，降下时会将出料管的进料口挡住防止出料管出料，通过上述方法让出料管进行间歇性施肥减少了肥料的浪费，并且放置盒内设置了斜底面更易于让肥料进入到出料管的进料口内，出料管上设置了封口挡板挡住了出料管出料口的一部分可以减少出料管排出肥料的量，设置在挤压杆上的滑动杆起到了导向作用可使挤压杆移动的轨迹固定。

11、本实用新型使用简单，放置盒和储水箱可以分别放入肥料和水，启动第二电机可以将输水管流入到出水管内水排出到田内，并且通过挤压杆往复移动可以实现出水管的间歇性排水去减少水的浪费，当启动第一电机带动限料挡板往复升降时可以使出料管进行间歇性施肥去减少肥料的浪费，通过灌溉在前施肥在后实现了水肥一体化的种植。

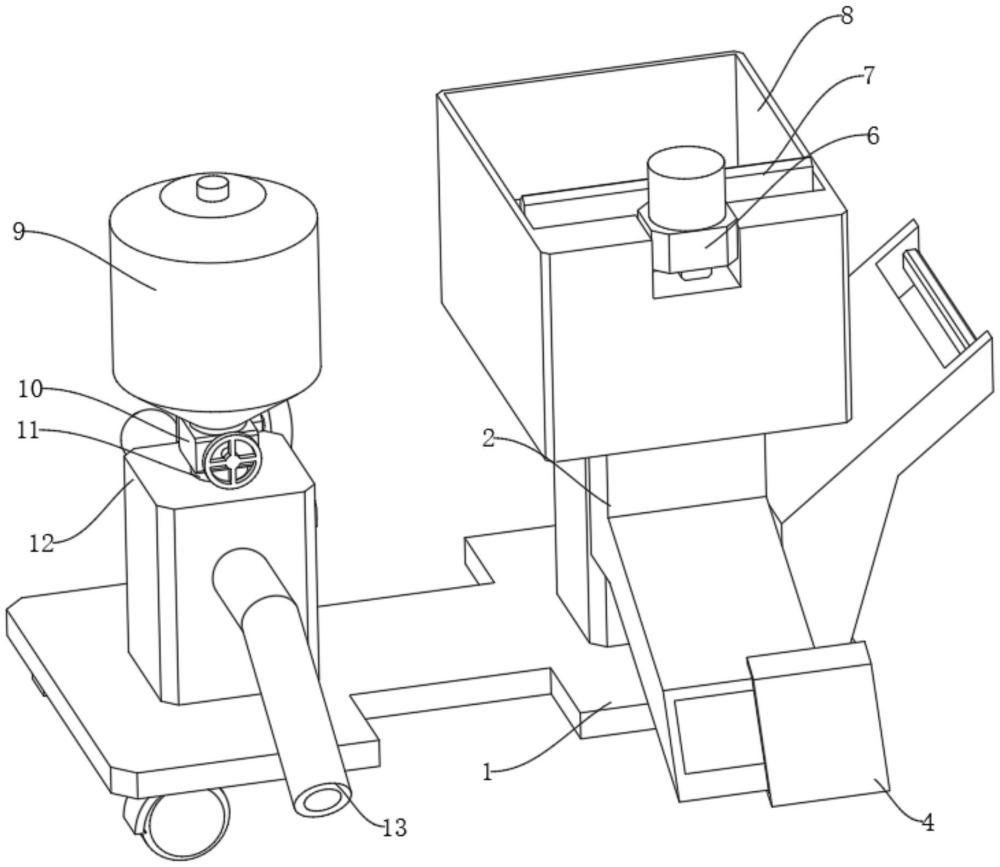

1.一种农业大田种植用水肥一体化设备，包括底座(1)，其特征在于：所述底座(1)的底部矩形排布设置有多个车轮，所述底座(1)的顶部固定连接有两个安装块(12)，其中一个所述安装块(12)的顶部固定连接有储水箱(9)，其中一个所述安装块(12)的一侧贯穿固定连接有出水管(13)，所述储水箱(9)和出水管(13)通过输水管(11)相连通，所述输水管(11)的外壁上安装有阀门(10)，另一个所述安装块(12)的顶部固定连接有放置盒(8)，所述放置盒(8)的底部相连通有出料管(2)，所述放置盒(8)的一侧设置有放出肥料的驱动组件，其中一个所述安装块(12)远离阀门(10)的一侧固定连接有第二连接板(14)，所述出水管(13)内密封滑动连接有挤压杆(15)，所述挤压杆(15)的一侧固定连接有贯穿出水管(13)的矩形块(18)，所述第二连接板(14)的一侧设置有带动挤压杆(15)进行移动的移动组件。

2.根据权利要求1所述的一种农业大田种植用水肥一体化设备，其特征在于：所述驱动组件包括固定嵌装在放置盒(8)顶部的第一电机(6)，所述第一电机(6)的输出轴上固定套设有往复丝杆(3)，所述放置盒(8)的两侧内壁之间滑动连接有限料挡板(7)，所述限料挡板(7)的一侧固定连接有驱动块，所述驱动块和往复丝杆(3)贯穿螺纹连接，所述限料挡板(7)的底部和往复丝杆(3)位于放置盒(8)底部内壁的进料口相贴合。

3.根据权利要求1所述的一种农业大田种植用水肥一体化设备，其特征在于：所述移动组件包括固定连接在第二连接板(14)一侧的第二电机(16)，所述第二电机(16)的输出轴上固定套设有半齿轮(20)，其中一个所述安装块(12)的一侧滑动连接有和半齿轮(20)相啮合的齿条(19)，所述齿条(19)的一侧和矩形块(18)的一侧固定连接，所述挤压杆(15)的外壁和输水管(11)位于出水管(13)内的出水口相密封贴合。

4.根据权利要求1所述的一种农业大田种植用水肥一体化设备，其特征在于：所述放置盒(8)的底部内壁为斜底面(22)，所述斜底面(22)的一侧和限料挡板(7)的一侧相贴合。

5.根据权利要求3所述的一种农业大田种植用水肥一体化设备，其特征在于：其中一个所述安装块(12)靠近放置盒(8)的一侧固定连接有第一连接板(5)，所述第一连接板(5)的一侧固定连接有弹簧(21)，所述弹簧(21)的一端和齿条(19)的一侧固定连接。

6.根据权利要求3所述的一种农业大田种植用水肥一体化设备，其特征在于：所述挤压杆(15)的一端固定连接有滑动杆(17)，所述滑动杆(17)的一端贯穿出水管(13)的一端。

7.根据权利要求1所述的一种农业大田种植用水肥一体化设备，其特征在于：所述出料管(2)的顶部阻尼滑动连接有封口挡板(4)，所述封口挡板(4)的一侧和出料管(2)的出料口相贴合。
