一种高山杉木种植用灌溉装置的制作方法

本技术涉及高山灌溉，尤其涉及一种高山杉木种植用灌溉装置。

背景技术：

1、高山杉木树形美观，树干端直，适宜在园林绿地种植，也可用于道路绿化，具有观赏，价值高山杉木幼苗在种植期间，需要对其进行灌溉，以满足高山杉木幼苗对水分的要求，在对高山杉木幼苗进行灌溉时，就需要使用到灌溉装置。

2、目前，现有的灌溉装置多数依靠外接水管进行供水，无法对雨水进行收集，在下雨时，无法合理回收和利用水资源。

3、为了解决上述问题，我们提出一种能够收集雨水的高山杉木种植用灌溉装置。

技术实现思路

1、为了克服现有的灌溉装置无法对雨水进行收集利用的缺点，技术问题为：提供一种能够收集雨水的高山杉木种植用灌溉装置。

2、一种高山杉木种植用灌溉装置，包括有输水管，输水管转动式连接有喷头，输水管底部固定连接有水管接头，还包括有收集器，收集器固定连接于输水管，收集器与输水管连通，输水管固定连接有固定圆盘。

3、进一步，还包括有能够清除收集器杂质的清理机构，清理机构设置于输水管，清理机构包括有旋转圆盘，旋转圆盘转动式连接于输水管，旋转圆盘固定连接有等距分布的清理器，旋转圆盘固定连接有圆环套。

4、进一步，还包括有能够使喷头旋转的旋转机构，旋转机构设置于输水管，旋转机构包括有驱动电机，驱动电机固定连接于输水管，喷头固定连接有从动齿轮，驱动电机的输出轴固定连接有主动齿轮，主动齿轮与从动齿轮啮合。

5、进一步，还包括有等距分布的螺纹套，等距分布的螺纹套固定连接于固定圆盘，螺纹套通过螺纹连接有插杆。

6、进一步，圆环套设有防滑条。

7、进一步，收集器固定连接有滤网。

8、本实用新型具有如下优点：1、输水管将水输送至喷头，再由喷头喷出进行灌溉，下雨时，收集器能够收集雨水，收集器的雨水流入输水管内进行灌溉，如此，能够合理回收和利用水资源。

9、2、清理器转动可清除滤网上的杂质，避免杂质落入收集器内堵住进水口。

10、3、驱动电机运作带动喷头转动，如此，能够增大喷头的灌溉范围，同时使灌溉更加均匀。

11、4、插杆旋转使螺纹套内上下移动，如此，通过调节插杆插入土内的深度，使装置能够适应不同地形地势，能够保证装置的稳定性，不容易松动。

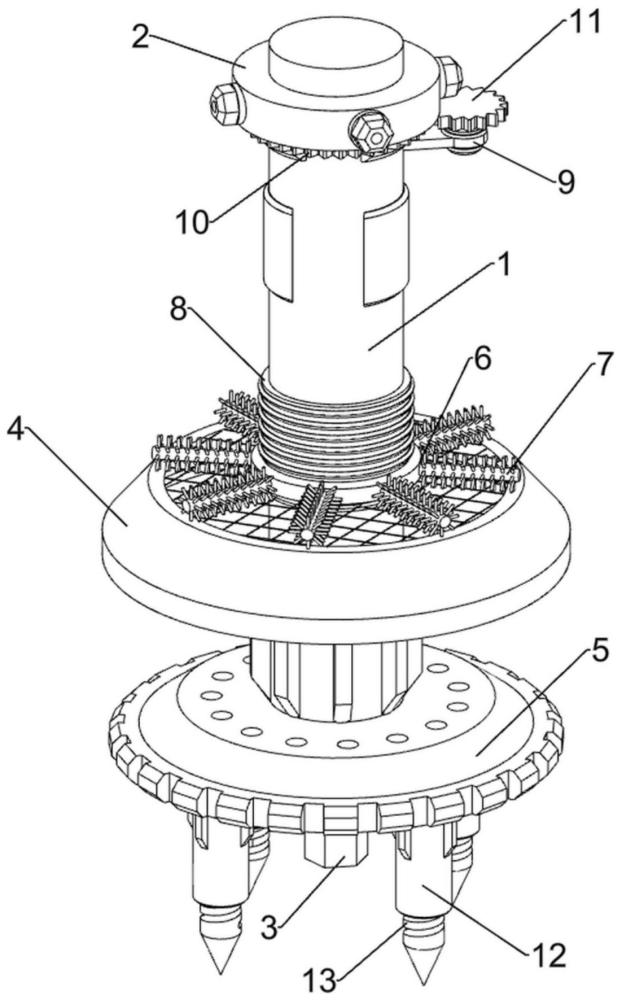

1.一种高山杉木种植用灌溉装置，包括有输水管(1)，输水管(1)转动式连接有喷头(2)，输水管(1)底部固定连接有水管接头(3)，其特征在于：还包括有收集器(4)，收集器(4)固定连接于输水管(1)，收集器(4)与输水管(1)连通，输水管(1)固定连接有固定圆盘(5)。

2.根据权利要求1所述的一种高山杉木种植用灌溉装置，其特征在于：还包括有能够清除收集器(4)杂质的清理机构，清理机构设置于输水管(1)，清理机构包括有旋转圆盘(6)，旋转圆盘(6)转动式连接于输水管(1)，旋转圆盘(6)固定连接有等距分布的清理器(7)，旋转圆盘(6)固定连接有圆环套(8)。

3.根据权利要求2所述的一种高山杉木种植用灌溉装置，其特征在于：还包括有能够使喷头(2)旋转的旋转机构，旋转机构设置于输水管(1)，旋转机构包括有驱动电机(9)，驱动电机(9)固定连接于输水管(1)，喷头(2)固定连接有从动齿轮(10)，驱动电机(9)的输出轴固定连接有主动齿轮(11)，主动齿轮(11)与从动齿轮(10)啮合。

4.根据权利要求3所述的一种高山杉木种植用灌溉装置，其特征在于：还包括有等距分布的螺纹套(12)，等距分布的螺纹套(12)固定连接于固定圆盘(5)，螺纹套(12)通过螺纹连接有插杆(13)。

5.根据权利要求4所述的一种高山杉木种植用灌溉装置，其特征在于：圆环套(8)设有防滑条。

6.根据权利要求5所述的一种高山杉木种植用灌溉装置，其特征在于：收集器(4)固定连接有滤网。
