一种畜牧养殖用换气装置的制作方法

本技术涉及畜牧养殖，特别是一种畜牧养殖用换气装置。

背景技术：

1、畜牧，是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程，是人类与自然界进行物质交换的极重要环节，畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱。

2、在养殖中，除了对养殖舍进行保温，还需要具有良好的通风，因为在牲畜的生长过程中，会产生粪便、二氧化碳、氨气等有害气体，所以需要有良好的换气设备，来排出养殖舍内的多余水汽、尘埃、热量和有害气体。

3、中国实用新型专利(授权公告号：cn207783914u名称：畜牧养殖用智能换气装置)包括框架、支撑板、电机、旋转轴、排风扇叶、连接套、温度传感器、连接板、排气孔，该畜牧养殖用智能换气装置，结构巧妙，功能强大，操作简单，通过使用该装置，可智能的将畜牧养殖室内的热气排出外界以此对畜牧养殖室内进行智能换气处理，当畜牧养殖室内的温度达到温度传感器所设定的标准值时，该装置可智能的停止换气处理，有效的确保了畜牧养殖室内温度的恒温效果，但是其会把畜牧房里受污染的空气直接排出大气造成环境污染。

技术实现思路

1、本实用新型的目的在于提供一种畜牧养殖用换气装置，以克服现有技术的缺点。

2、本实用新型的目的通过以下技术方案来实现：一种畜牧养殖用换气装置，包括排气管和风扇，所述风扇安装在所述排气管内，所述排气管的一端外壁上一体成型有安装板，所述安装板的中心点位于所述排气管的轴心线上，所述安装板的四角均开设有通孔，位于所述排气管外侧的所述安装板上还开设有首尾闭合的密封槽，所述密封槽内安装有密封圈，所述密封圈用于贴合墙面，所述安装板上固定有一对水平的卡块，所述安装板位于所述卡块与所述排气管之间，所述卡块的横截面呈“7”字形，同对所述卡块的内角相向设置，所述卡块之间卡有空气净化件。

3、优选地，所述密封圈包括橡胶的本体圈，所述本体圈的内圈上或者外圈上一体成型有a凸起圈，所述a凸起圈与所述本体圈同圆心，所述a凸起圈延伸至所述本体圈的底部，且所述a凸起圈与所述本体圈的侧壁的连接处平滑过渡，所述密封槽的一侧壁上开设有首尾闭合的容纳腔，所述容纳腔与所述密封槽同圆心，所述容纳腔与所述密封槽的连接处平滑过渡，所述本体圈通过将所述a凸起圈卡入所述容纳腔而固定在所述密封槽内。

4、优选地，所述空气净化件包括敞口的箱体和盖板，所述箱体的底部与所述盖板均镂空，所述箱体与所述盖板之间填充有活性炭，所述箱体内还固定有栅格板，所述栅格板用于均分所述箱体的内腔，所述盖板放置在所述栅格板上，位于所述栅格板上的所述盖板与所述箱体的端口持平。

5、优选地，所述本体圈的底部开设有首尾闭合的收缩槽，所述收缩槽与所述本体圈同圆心。

6、优选地，所述本体圈的顶部一体成型有b凸起圈，所述b凸起圈与所述本体圈同圆心，所述b凸起圈与所述本体圈的侧壁的连接处平滑过渡。

7、优选地，所述本体圈的侧壁与所述密封槽的内壁之间设置有间隙，所述b凸起圈的顶部位于所述密封槽的槽口上方。

8、优选地，所述密封槽的槽口倒角。

9、与现有技术相比，本实用新型的有益效果为：

10、安装板通过膨胀螺丝固定在外墙上，并在密封圈的作用下，令养殖舍内的空气通过风扇抽吸进入排气管后流经空气净化件经净化后排出，避免了对大气造成环境污染。

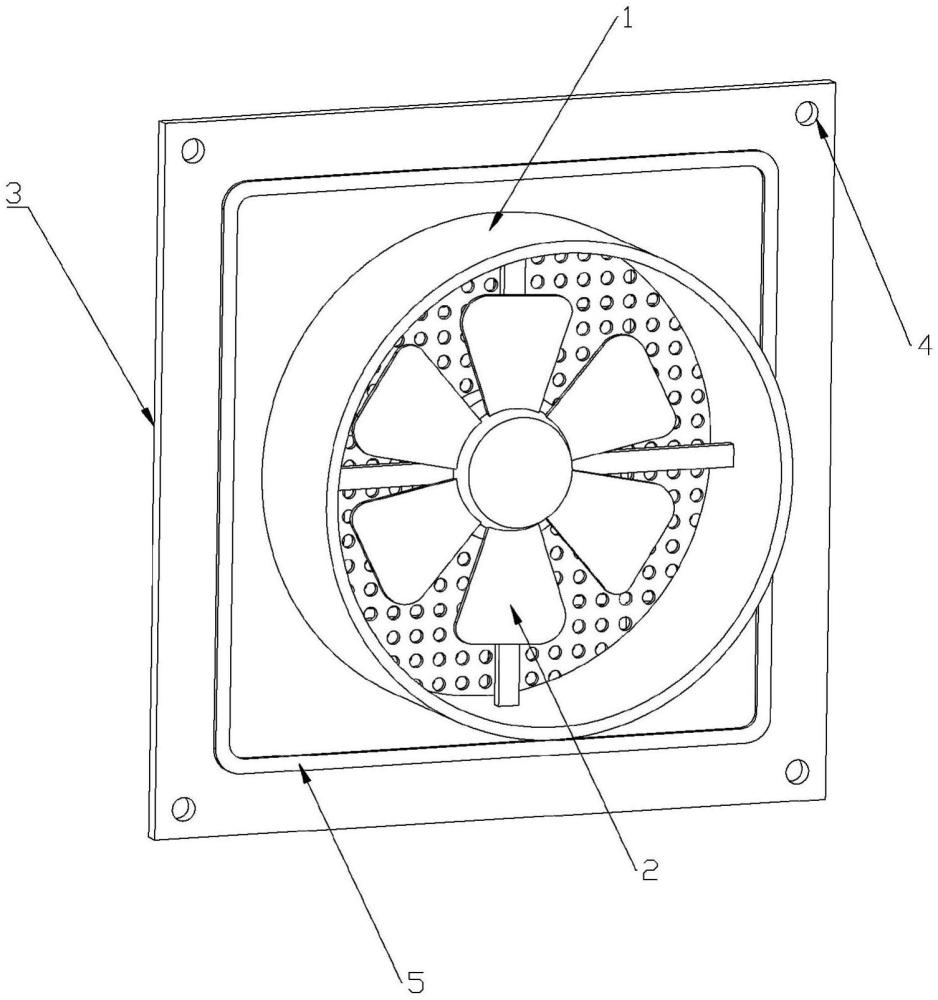

1.一种畜牧养殖用换气装置，包括排气管（1）和风扇（2），所述风扇（2）安装在所述排气管（1）内，所述排气管（1）的一端外壁上一体成型有安装板（3），所述安装板（3）的中心点位于所述排气管（1）的轴心线上，所述安装板（3）的四角均开设有通孔（4），其特征在于：位于所述排气管（1）外侧的所述安装板（3）上还开设有首尾闭合的密封槽（15），所述密封槽（15）内安装有密封圈（5），所述密封圈（5）用于贴合墙面，所述安装板（3）上固定有一对水平的卡块（6），所述安装板（3）位于所述卡块（6）与所述排气管（1）之间，所述卡块（6）的横截面呈“7”字形，同对所述卡块（6）的内角相向设置，所述卡块（6）之间卡有空气净化件。

2.根据权利要求1所述的一种畜牧养殖用换气装置，其特征在于：所述密封圈（5）包括橡胶的本体圈（7），所述本体圈（7）的内圈上或者外圈上一体成型有a凸起圈（8），所述a凸起圈（8）与所述本体圈（7）同圆心，所述a凸起圈（8）延伸至所述本体圈（7）的底部，且所述a凸起圈（8）与所述本体圈（7）的侧壁的连接处平滑过渡，所述密封槽（15）的一侧壁上开设有首尾闭合的容纳腔（9），所述容纳腔（9）与所述密封槽（15）同圆心，所述容纳腔（9）与所述密封槽（15）的连接处平滑过渡，所述本体圈（7）通过将所述a凸起圈（8）卡入所述容纳腔（9）而固定在所述密封槽（15）内。

3.根据权利要求1所述的一种畜牧养殖用换气装置，其特征在于：所述空气净化件包括敞口的箱体（10）和盖板（11），所述箱体（10）的底部与所述盖板（11）均镂空，所述箱体（10）与所述盖板（11）之间填充有活性炭，所述箱体（10）内还固定有栅格板（12），所述栅格板（12）用于均分所述箱体（10）的内腔，所述盖板（11）放置在所述栅格板（12）上，位于所述栅格板（12）上的所述盖板（11）与所述箱体（10）的端口持平。

4.根据权利要求2所述的一种畜牧养殖用换气装置，其特征在于：所述本体圈（7）的底部开设有首尾闭合的收缩槽（13），所述收缩槽（13）与所述本体圈（7）同圆心。

5.根据权利要求2所述的一种畜牧养殖用换气装置，其特征在于：所述本体圈（7）的顶部一体成型有b凸起圈（14），所述b凸起圈（14）与所述本体圈（7）同圆心，所述b凸起圈（14）与所述本体圈（7）的侧壁的连接处平滑过渡。

6.根据权利要求5所述的一种畜牧养殖用换气装置，其特征在于：所述本体圈（7）的侧壁与所述密封槽（15）的内壁之间设置有间隙，所述b凸起圈（14）的顶部位于所述密封槽（15）的槽口上方。

7.根据权利要求2所述的一种畜牧养殖用换气装置，其特征在于：所述密封槽（15）的槽口倒角。
