一种基于远程控制的宠物自动喂食装置的制作方法

本技术属于喂食装置，更具体地说，特别涉及一种基于远程控制的宠物自动喂食装置。

背景技术：

1、随着人们生活水平的提高，宠物已经成为许多家庭的一部分。然而，随着现代生活的忙碌，主人们经常会忽略宠物的饮食时间，尤其是在外出旅行或加班时；因此，就需要一种宠物自动喂食装置。

2、如申请号为202220585003.6的中国实用新型专利，提供了一种宠物自动喂食装置，该喂食装置通过和出粮组件、盛粮槽、粮仓与控制按钮的设置，在使用时将宠物饲料放置在粮仓内，然后通过控制按钮来设置出粮组件的出粮时间与量，在设置完毕后，出粮组件会根据用户的设置，将宠物饲料从粮仓出送到盛粮槽内，供宠物食用。但是，传统的自动喂食装置只能通过预设的定时器来喂食，无法根据用户的实际情况进行灵活调整，用户出门在外时，无法远程操控，导致其缺乏便利性。

技术实现思路

1、为了解决上述技术问题，本实用新型提供了一种基于远程控制的宠物自动喂食装置，以解决现有技术中，传统的自动喂食装置只能通过预设的定时器来喂食，用户出门在外时，无法进行远程操控，导致其缺乏便利性的技术问题。

2、本实用新型一种基于远程控制的宠物自动喂食装置的目的与功效，由以下具体技术手段所达成：

3、一种基于远程控制的宠物自动喂食装置，包括有壳体，所述壳体顶部开设有安装槽，所述安装槽内壁上固定连接有安装板，所述安装板上设置有送粮组件，所述壳体顶部设置有盖板，所述盖板顶部开设有第一安装孔，所述第一安装孔顶部设置有饲料存储桶，所述饲料存储桶与所述送粮组件连接，所述安装槽内设置有控制组件，所述控制组件包括有控制面板，所述壳体一侧开设有第二安装孔，所述第二安装孔内设置有所述控制面板；

4、所述送粮组件包括有安装座，所述安装板顶部设置有所述安装座，所述安装板顶部开设有通孔，所述通孔上设置有送粮叶轮，所述送粮叶轮位于所述安装座内，所述安装座两侧均设置有固定座，所述固定座通过螺钉与所述安装板固定连接；

5、所述安装槽底部设置有送粮电机，所述送粮电机主轴上连接有传动轴的一端，所述传动轴的另一端穿过所述通孔与所述送粮叶轮连接，所述送粮电机与所述控制面板电性连接；

6、所述送粮组件还包括有送粮管道，所述安装座顶部开设有连接孔，所述送粮管道一端与所述连接孔连接，另一端穿过所述第一安装孔与所述饲料存储桶连接；

7、所述控制组件还包括有无线模块，所述安装槽底部设置有所述无线模块，所述无线模块一侧设置有天线。

8、根据一种优选实施方式，所述壳体正面开设有第一送粮孔，所述第一送粮孔内卡设有送粮板，所述安装板上对应所述送粮板开设有第二送粮孔。

9、根据一种优选实施方式，所述壳体背面开设有通槽，所述通槽内设置有电池座，所述电池座内设置有电池，所述电池座远离所述壳体的一侧设置有电池盖，所述电池与所述无线模块均与所述控制面板电性连接。

10、根据一种优选实施方式，所述壳体底部开设有两组卡槽，两组所述卡槽内均卡设有卡块，喂食盒一侧均与两组所述卡块固定连接，所述喂食盒顶部开设有喂食槽。

11、根据一种优选实施方式，所述盖板顶部固定连接有防护环，所述防护环内侧与所述饲料存储桶连接。

12、与现有技术相比，本实用新型具有如下有益效果：

13、1.通过控制组件的设置，在使用该装置时，用户可以通过控制面板，来设置有送粮组件的送粮时间与送粮量；通过无线模块的设置，可以实现装置的无线远程控制，用户可以远程控制喂食器的运行，随时随地监控宠物的饮食情况，解决了传统的自动喂食装置只能通过预设的定时器来喂食，缺乏便利性的问题，使得用户可以根据实际情况调整喂食时间和食物量，从而保证宠物的饮食安全和健康。

14、2.通过送粮组件的设置，在使用该装置时，饲料存储桶内部的饲料会从送粮管道流入安装座内部，在进行喂食是，通过启动送粮电机，送粮电机通过传动轴带动送粮叶轮旋转，将流入安装座的饲料分批次的送出，从第二送粮孔落入送粮板，最后落入喂食盒内，给宠物进行喂食，实现了自动喂食的功能，提供了便利性。

15、3.通过喂食盒的设置，在使用该装置时，饲料会落入喂食盒顶部的喂食槽内，宠物会从喂食槽进食，而喂食盒是通过一侧的卡块与壳体的卡槽卡接在一起；因此，在需要进行清洗时，无需工具即可将喂食盒便捷的拆下，方便了用户的使用，提高了用户的使用体验。

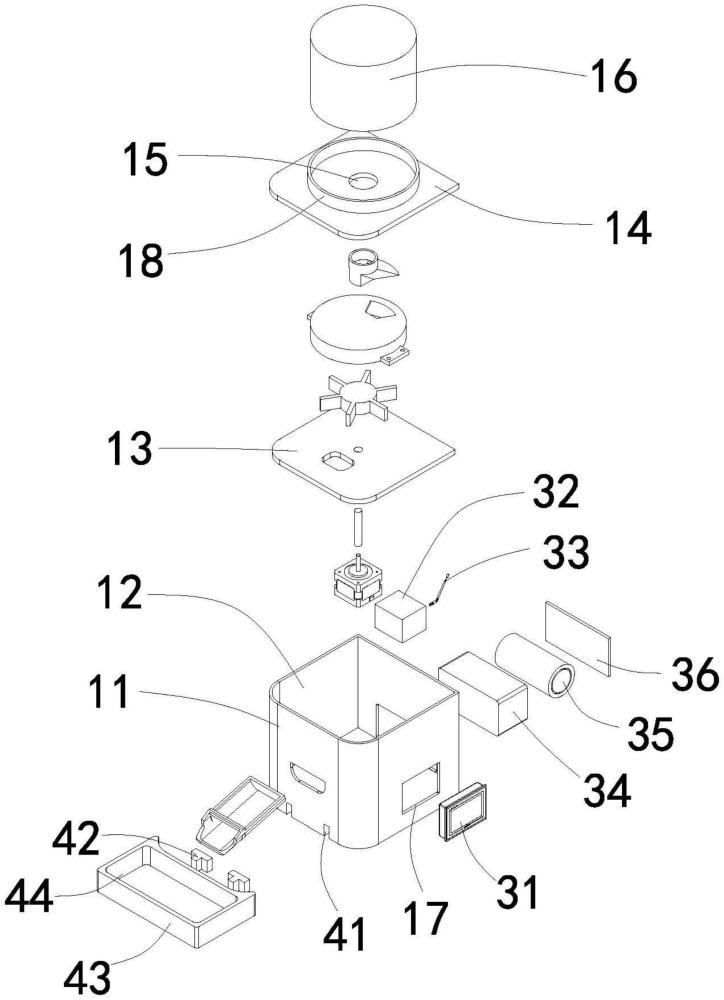

1.一种基于远程控制的宠物自动喂食装置，包括有壳体(11)，其特征在于：所述壳体(11)顶部开设有安装槽(12)，所述安装槽(12)内壁上固定连接有安装板(13)，所述安装板(13)上设置有送粮组件，所述壳体(11)顶部设置有盖板(14)，所述盖板(14)顶部开设有第一安装孔(15)，所述第一安装孔(15)顶部设置有饲料存储桶(16)，所述饲料存储桶(16)与所述送粮组件连接，所述安装槽(12)内设置有控制组件，所述控制组件包括有控制面板(31)，所述壳体(11)一侧开设有第二安装孔(17)，所述第二安装孔(17)内设置有所述控制面板(31)；

2.如权利要求1所述的一种基于远程控制的宠物自动喂食装置，其特征在于：所述壳体(11)正面开设有第一送粮孔(28)，所述第一送粮孔(28)内卡设有送粮板(281)，所述安装板(13)上对应所述送粮板(281)开设有第二送粮孔(29)。

3.如权利要求1所述的一种基于远程控制的宠物自动喂食装置，其特征在于：所述壳体(11)背面开设有通槽，所述通槽内设置有电池座(34)，所述电池座(34)内设置有电池(35)，所述电池座(34)远离所述壳体(11)的一侧设置有电池盖(36)，所述电池(35)与所述无线模块(32)均与所述控制面板(31)电性连接。

4.如权利要求1所述的一种基于远程控制的宠物自动喂食装置，其特征在于：所述壳体(11)底部开设有两组卡槽(41)，两组所述卡槽(41)内均卡设有卡块(42)，喂食盒(43)一侧均与两组所述卡块(42)固定连接，所述喂食盒(43)顶部开设有喂食槽(44)。

5.如权利要求1所述的一种基于远程控制的宠物自动喂食装置，其特征在于：所述盖板(14)顶部固定连接有防护环(18)，所述防护环(18)内侧与所述饲料存储桶(16)连接。
