一种落叶松八尺小蠹虫治理用的饵木诱杀装置的制作方法

本技术涉及小蠹虫治理用，具体为一种落叶松八尺小蠹虫治理用的饵木诱杀装置。

背景技术：

1、小蠹虫，是鞘翅目小蠹虫科的昆虫，其体型多呈圆柱形，体长1-9.5毫米，但一般不超过8毫米，头小，有些种类由于前胸背板的高度发达，而头部不明显，头较前胸狭，口器短而宽，上颚发达，内侧有齿，上唇退化，然而小蠹虫为害普遍严重，主要体现是成虫和幼虫蛀食树皮下的形成层和它的相邻部分，因而切断树液的流通，树木因而枯死，因此为了保护树木植被，需要对小蠹虫进行诱杀治理操作，以确保树木能够正常生长，在实际使用时的小蠹虫治理用饵木诱杀装置还存在诸多缺陷，如：由于饵木通过气引诱小蠹虫，因此饵木的引诱效果受环境因素影响，难以确保饵木气味的扩散状况，同时由于饵木引诱小蠹虫往往都是通过小蠹虫卵孵化后对其进行灭杀，较为耗时，所以需要设计一种落叶松八尺小蠹虫治理用的饵木诱杀装置。

技术实现思路

1、本实用新型的目的在于提供一种落叶松八尺小蠹虫治理用的饵木诱杀装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种落叶松八尺小蠹虫治理用的饵木诱杀装置，包括诱杀箱、喷火板、储物盒和挡板，所述诱杀箱的内部开设有引诱腔、灭杀腔以及导风腔，所述引诱腔的内部固定安装有监控摄像头，所述引诱腔与灭杀腔之间转动安装有挡板，所述挡板与引诱腔之间固定安装有电动推杆，所述灭杀腔的内部固定安装有喷火板，所述诱杀箱的外侧固定安装有与喷火板对应的燃气瓶，所述导风腔的内部固定安装有电机。

3、通过将诱杀箱悬挂在合适位置高度，通过将饵木放置在引诱腔内部，通过启动电机，能够带动扇叶进行旋转，能够将导风腔外侧的气流抽离并导向引诱腔内部，能够使引诱腔内部饵木的气味向外界进行扩散，配合环境的风力能够提高饵木气味向外界扩散的速率，提高饵木的引诱效果，通过监控摄像头能够对引诱腔内部的饵木进行实时监控，当饵木外侧趴附有大量小蠹虫时，通过启动电动推杆，能够推动挡板向灭杀腔内部翻转，能够使饵木掉落在储物盒内部，通过喷火板对饵木进行喷火燃烧操作，能够将趴伏在饵木上的小蠹虫一并燃烧，能够对小蠹虫进行灭杀处理，通过人为进行放置饵木，同时通过将储物盒抽离，能够将储物盒内部的灰尘导出，避免灰尘堆积导致燃烧不彻底的现象发生。

4、优选的，所述诱杀箱的顶部固定安装有挂钩，导风腔外侧的诱杀箱外侧固定安装有挡雨板。通过挂钩能将诱杀箱悬挂在合适位置，能够便于诱杀箱对小蠹虫的引诱灭杀操作，通过挡雨板能够对雨水进行拦截，避免雨水打湿饵木。

5、优选的，所述诱杀箱的底部固定安装有支撑底板，支撑底板的一侧固定安装有与燃气瓶对应的限位槽。通过支撑底板能够在地面上对诱杀箱进行支撑，提高诱杀箱的稳定性，通过限位槽能够对燃气瓶进行限位，避免发生丢失。

6、优选的，所述灭杀腔的一侧固定安装有排气管，喷火板与燃气瓶之间通过导气管连通。通过排气管能够在饵木进行燃烧时将气味排出，避免气味影响饵木气味的传递，通过导气管能够将燃气瓶内部的燃气导向喷火板处。

7、优选的，所述灭杀腔的内部固定安装有磁吸板，储物盒的一侧固定安装有与磁吸板对应的磁吸块。通过磁吸板能够与磁吸块进行相互吸引，能够将储物盒固定在灭杀腔内部，能够避免储物盒发生掉落现象。

8、优选的，所述储物盒的一侧固定安装有把手，挡板与诱杀箱之间通过活动座固定安装。通过把手能够便于对储物盒进行移动操作，通过活动座能够使挡板在诱杀箱内部进行转动操作。

9、优选的，所述电机的输出端固定安装有转动轴，转动轴的外侧分布有扇叶。通过转动轴转动能够带动扇叶进行旋转，通过扇叶旋转能够将导风腔外侧的气流抽离并导向引诱腔内部。

10、优选的，所述导风腔与引诱腔之间开设有导风孔，导风孔底部的引诱腔内部固定安装有防虫网。通过导风孔能够将气流导入引诱腔内部，通过防虫网能够对导风孔进行防护，避免小蠹虫爬行至导风腔内部。

11、与现有技术相比，本实用新型的有益效果是：

12、1、通过设置有引诱腔、导风腔和扇叶之间的相互配合，通过将饵木放置在引诱腔内部，通过电机转动能够电动扇叶进行旋转，能够带动气流从导风腔内部向引诱腔内部输送，能够使饵木的气味向引诱腔外侧扩散，能够提高饵木气味向外界扩散的效率，同时能够降低环境对饵木气味扩散的影响，提高饵木的引诱效果。

13、2、通过设置有喷火板、储物盒和挡板之间的相互配合，通过挡板能够对饵木进行支撑，同时能够使灭杀腔与引诱腔进行分离，当小蠹虫趴附在饵木外侧时，通过电动推杆能够向底部推动挡板，能够使趴附有小蠹虫的饵木掉落在储物盒内部，由于饵木处于木质材料，因此通过喷火板能够对饵木顶部进行燃烧，能够通过火焰对小蠹虫进行灭杀操作，能够提高灭杀效率。

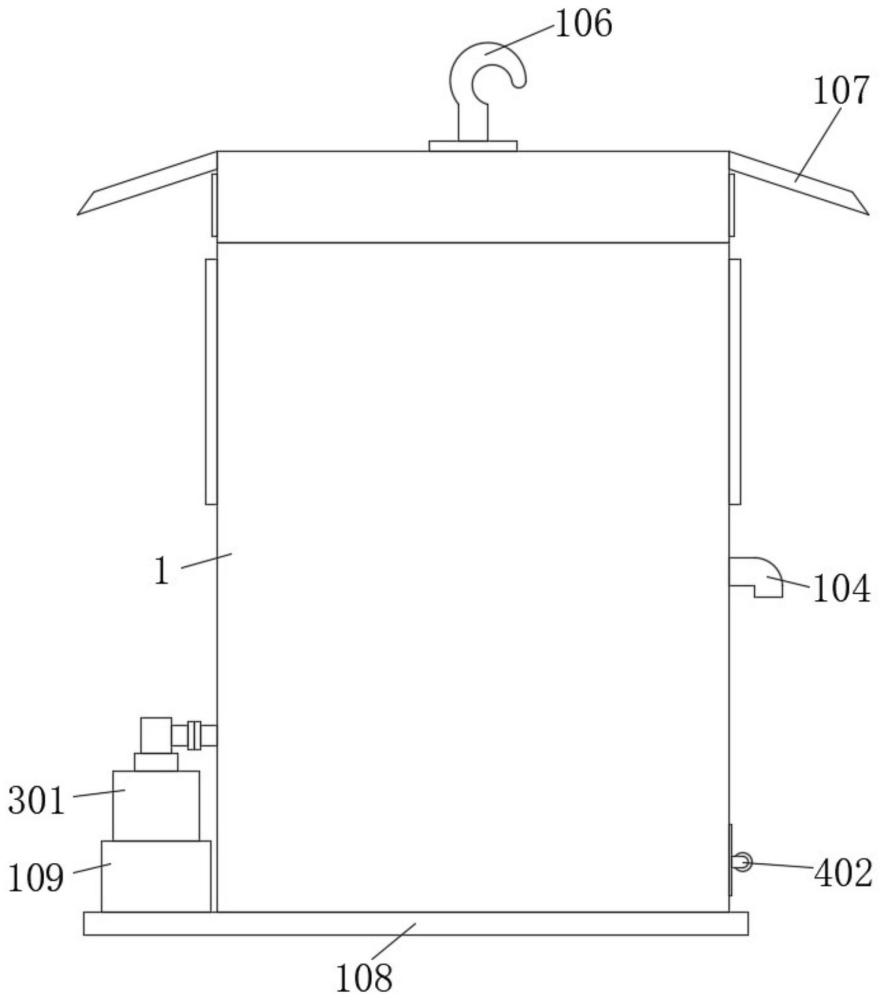

1.一种落叶松八尺小蠹虫治理用的饵木诱杀装置，包括诱杀箱(1)、喷火板(3)、储物盒(4)和挡板(6)，其特征在于：所述诱杀箱(1)的内部开设有引诱腔(101)、灭杀腔(102)以及导风腔(105)，所述引诱腔(101)的内部固定安装有监控摄像头(2)，所述引诱腔(101)与灭杀腔(102)之间转动安装有挡板(6)，所述挡板(6)与引诱腔(101)之间固定安装有电动推杆(201)，所述灭杀腔(102)的内部固定安装有喷火板(3)，所述诱杀箱(1)的外侧固定安装有与喷火板(3)对应的燃气瓶(301)，所述导风腔(105)的内部固定安装有电机(5)。

2.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述诱杀箱(1)的顶部固定安装有挂钩(106)，导风腔(105)外侧的诱杀箱(1)外侧固定安装有挡雨板(107)。

3.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述诱杀箱(1)的底部固定安装有支撑底板(108)，支撑底板(108)的一侧固定安装有与燃气瓶(301)对应的限位槽(109)。

4.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述灭杀腔(102)的一侧固定安装有排气管(104)，喷火板(3)与燃气瓶(301)之间通过导气管(302)连通。

5.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述灭杀腔(102)的内部固定安装有磁吸板(103)，储物盒(4)的一侧固定安装有与磁吸板(103)对应的磁吸块(401)。

6.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述储物盒(4)的一侧固定安装有把手(402)，挡板(6)与诱杀箱(1)之间通过活动座(601)固定安装。

7.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述电机(5)的输出端固定安装有转动轴(501)，转动轴(501)的外侧分布有扇叶(502)。

8.根据权利要求1所述的一种落叶松八尺小蠹虫治理用的饵木诱杀装置，其特征在于：所述导风腔(105)与引诱腔(101)之间开设有导风孔(503)，导风孔(503)底部的引诱腔(101)内部固定安装有防虫网(504)。
