一种可调节石斛育苗箱的制作方法

本技术涉及石斛育苗，具体是一种可调节石斛育苗箱。

背景技术：

1、石斛是兰科、石斛属植物。茎直立，肉质状肥厚，稍扁的圆柱形，长10-60厘米，粗达1.3厘米，具多节，节有时稍肿大；叶革质，长圆形，长6-11厘米，宽1-3厘米；总状花序从具叶或落了叶的老茎中部以上部分发出，长2-4厘米，具1-4朵花；花大，白色带淡紫色先端，有时全体淡紫红色或除唇盘上具1个紫红色斑块外，其余均为白色。花期5-6月，果期7-8月。

2、在 公开（公告）号：cn214902498u的现有技术中，提出了一种铁皮石斛种植用育苗箱，包括育苗侧板，所述育苗侧板的外侧固定连接有连接卡板，所述育苗侧板的另一侧固定连接有插杆，且插杆与第一卡槽滑动连接，所述育苗侧板的底端固定连接有底侧卡扣，本实用新型中，通过设置的育苗侧板、连接卡板、插杆和育苗底板，这种设置配合育苗侧板与底侧卡扣的固定连接、连接卡板与插杆的滑动连接和育苗底板与压板的固定连接，对铁皮石斛进行育苗时，使用这种新型，取出对应数量的育苗侧板和底板，依次将育苗侧板外侧的插杆插入到连接卡板的第一卡槽或者第二卡槽内侧，连接定位育苗侧板，再将育苗侧板对准底板插入固定，扩展育苗空间，提高育苗量，降低育苗成本。

3、但是，上述现有技术在使用中，育苗盘的取放需要对组合的育苗箱进行部分拆卸，操作及其不便，因此提出一种可调节石斛育苗箱对上述现有技术进行优化。

技术实现思路

1、本实用新型的目的在于提供一种可调节石斛育苗箱，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种可调节石斛育苗箱，包括育苗箱，所述育苗箱的内部设有育苗盘，育苗箱包括侧板，侧板的两侧等距离对称固定连接有托板，托板的顶面均固定连接有多个固定柱，固定柱两两等距设置，育苗盘的两侧外均设有延伸板，延伸板的一侧底部对称固定连接有连接耳，连接耳上开设有连接孔，连接耳与固定柱对应，连接耳的间距与两两对应的固定柱的间距相等，连接孔与固定柱相适配，延伸板的另一侧对称固定连接有两个导杆，导杆滑动贯穿育苗盘的侧壁固定连接有限位片，育苗盘内对应限位片的外侧固定连接有挡板，通过挡板对导杆和限位片的活动空间进行隔离，避免在育苗盘内填充种植基质时影响导杆和限位片的活动。

4、作为本实用新型进一步的方案：所述育苗箱还包括立柱，立柱的四侧均开设有t形插槽，侧板的另两侧对称固定连接t形插条，t形插条与t形插槽对应且适配。

5、作为本实用新型再进一步的方案：所述立柱的底端设有支撑垫脚，支撑垫脚通过螺栓与立柱固定安装，支撑垫脚上开设有用于螺栓贯穿安装的沉孔，立柱的底端开设有用于螺栓插入且螺纹连接的螺纹孔，螺栓的螺纹部贯穿沉孔插入螺纹孔内且螺纹连接在螺纹孔内。

6、作为本实用新型再进一步的方案：所述育苗盘的底面均匀开设有透水孔。

7、作为本实用新型再进一步的方案：所述育苗箱的底部设有底部托盘。

8、作为本实用新型再进一步的方案：所述底部托盘的两侧开设有与固定柱相适配的插孔，底部托盘的另两侧设有与托板相适配的缺口。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本实用新型通过导杆和限位片的配合从而可以对延伸板的位置进行调整，从而控制育苗盘、延伸板和连接耳的总长度，在育苗盘放入育苗箱内时可以进行长度的缩短，避免与托板产生干涉，同时在育苗盘放入后可以进行长度的延伸，方便连接孔与固定柱对应连接，从而育苗盘的取放过程中无需进行育苗箱的拆卸，使用更加便捷。

11、2、本实用新型通支撑垫脚对立柱的底面形成遮蔽，从而侧板通过t形插条插接在t形插槽内形成限位，从而构成育苗箱，同时立柱的四侧均开设有t形插槽，从而可以对育苗箱进行延伸，根据育苗需求构成多个育苗空间，从而实现育苗空间的调节。

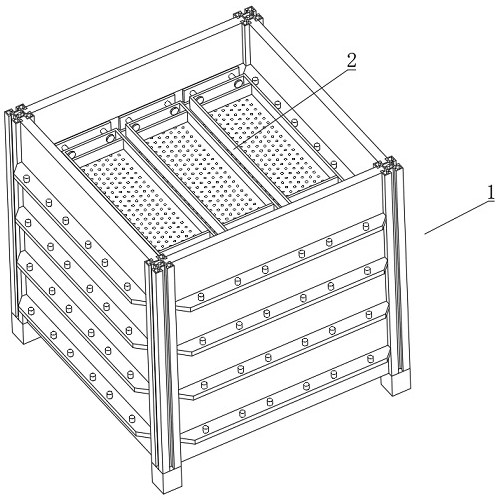

1.一种可调节石斛育苗箱，包括育苗箱(1)，其特征在于：所述育苗箱(1)的内部设有育苗盘(2)，育苗箱(1)包括侧板(3)，侧板(3)的两侧等距离对称固定连接有托板(4)，托板(4)的顶面均固定连接有多个固定柱(5)，育苗盘(2)的两侧外均设有延伸板(6)，延伸板(6)的一侧底部对称固定连接有连接耳(7)，连接耳(7)上开设有连接孔(8)，连接耳(7)与固定柱(5)对应，连接孔(8)与固定柱(5)相适配，延伸板(6)的另一侧对称固定连接有两个导杆(9)，导杆(9)滑动贯穿育苗盘(2)的侧壁固定连接有限位片(10)，育苗盘(2)内对应限位片(10)的外侧固定连接有挡板(11)。

2.根据权利要求1所述的一种可调节石斛育苗箱，其特征在于：所述育苗箱(1)还包括立柱(12)，立柱(12)的四侧均开设有t形插槽(13)，侧板(3)的另两侧对称固定连接t形插条(14)，t形插条(14)与t形插槽(13)对应且适配。

3.根据权利要求2所述的一种可调节石斛育苗箱，其特征在于：所述立柱(12)的底端设有支撑垫脚(15)，支撑垫脚(15)通过螺栓与立柱(12)固定安装。

4.根据权利要求1所述的一种可调节石斛育苗箱，其特征在于：所述育苗盘(2)的底面均匀开设有透水孔(16)。

5.根据权利要求1所述的一种可调节石斛育苗箱，其特征在于：所述育苗箱(1)的底部设有底部托盘(17)。

6.根据权利要求5所述的一种可调节石斛育苗箱，其特征在于：所述底部托盘(17)的两侧开设有与固定柱(5)相适配的插孔(18)，底部托盘(17)的另两侧设有与托板(4)相适配的缺口(19)。
