一种公路养护除草装置的制作方法

本技术属于公路养护除草，具体的说是一种公路养护除草装置。

背景技术：

1、公路养护就是对公路的保养与维护，保养侧重于从建成通车开始的全过程养护，维护侧重于对被破坏的部分进行修复，公路路肩养护是公路养护工作的组成部分，路肩的养护状况直接影响到道路交通的作用发挥，公路路肩杂草的生长不仅遮挡了公路公里碑、百米桩、警示桩等，同时也严重影响路容路貌和行车安全，需要经常割除、清除杂物，保持路肩整洁。

2、目前的公路养护除草装置通常是由固定杆、固定安装在固定杆一端的除草盘、固定连接在除草盘顶部的电机和通过螺栓与电机输出端固定连接的除草刀片，除草时，启动电机带动除草刀片高速转动对杂草进行切割除草。

3、除草时，需要根据杂草所处位置和需要除草位置的具体情况选择不同大小的除草刀片，但除草刀片通过螺栓与电机的输出端连接，需要借助其他工具进行拆装，且拆装过程中容易造成螺栓和小零件的丢失；因此，针对上述问题提出一种公路养护除草装置。

技术实现思路

1、为了弥补现有技术的不足，解决除草时，需要根据杂草所处位置和需要除草位置的具体情况选择不同大小的除草刀片，但除草刀片通过螺栓与电机的输出端连接，需要借助其他工具进行拆装，且拆装过程中容易造成螺栓和小零件的丢失的问题，提出的一种公路养护除草装置。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种公路养护除草装置，包括驱动盘，所述驱动盘的顶部固定连接有电机，所述电机的输出端贯穿驱动盘并固定连接有驱动杆，所述驱动盘的底部设置有钢刷盘，所述钢刷盘的顶部开设有与驱动杆相适配的传动槽，所述驱动盘外壁的一侧固定连接有握持杆，所述传动槽的内侧壁开设有卡槽；

3、所述驱动杆上设置有定位机构，所述定位机构包括开设在驱动杆内的定位槽，所述驱动杆的外壁开设有与定位槽相连通的通槽，所述通槽的内侧壁通过转轴转动连接有定位块，所述驱动杆的底部开设有与定位槽相连通的螺纹孔，所述螺纹孔内螺纹连接有丝杆，所述丝杆的顶端转动连接有传动块，所述传动块的外壁开设有凹槽，所述凹槽的内侧壁通过转轴转到连接有连接块，所述定位块靠近丝杆的一侧面开设有驱动槽，所述连接块的另一端插设至驱动槽内并通过转轴与驱动槽的内壁侧转动连接，通过定位机构与钢刷盘的配合，将除草刀片更换为钢刷盘，钢刷盘由安装盘和固定连接在其上的钢刷构成，避免除草刀片过于锋利，对工作人员造成损失，同时可便于钢刷盘的更换，无需接触其他工具，也避免了小零件和螺栓的丢失。

4、优选的，所述丝杆的底端延伸出螺纹孔并固定连接有旋钮，所述旋钮的底部固定连接有拨动块，所述旋钮的外壁设置有密封垫，通过旋钮与拨动块的配合，便于对丝杆施加作用力，并可对螺纹孔进行遮挡，避免泥土和杂草进入螺纹孔，影响丝杆的转动。

5、优选的，所述驱动盘的外壁开设有防护槽，所述防护槽的内滑动连接有限位块，所述限位块的一端通过弹簧与防护槽的内侧壁弹性连接，所述限位块的另一端延伸出防护槽并固定连接有防护板，通过限位块、弹簧与防护板的配合，可避免在对水泥桩和钢管附近的杂草进行清理时对其造成损失，影响其使用寿命。

6、优选的，所述防护板设置为弧形，所述防护板的外壁设置有耐磨层，通过将防护板设置为弧形，便于与水泥桩和钢柱接触时快速弹开。

7、优选的，所述握持杆的外壁固定连接有导向块，所述导向块的两侧均固定连接有导向杆，所述导向杆的另一端固定连接有握把，通过导向杆与导向块的配合，可便于操作和控制操作盘及其上的钢刷盘的角度。

8、优选的，所述握持杆的外壁固定连接有固定块，所述固定块通过螺旋固定连接有遮挡板，所述遮挡板靠近驱动盘的一侧面先开设有遮挡槽，通过遮挡板的设置，可对除草时溅射的杂草进行遮挡，避免溅射至工作人员身上。

9、优选的，所述握持杆的外壁设置有防滑套，所述握持杆的外壁开设有挂设孔，通过防护套的设置，便于握持住握持杆，通过挂设孔的设置，便于将本装置挂放在墙上。

10、本实用新型的有益效果：

11、1、本实用新型提供一种公路养护除草装置，通过定位机构与钢刷盘的配合，在需要更换钢刷盘时，可转动丝杆的底端，丝杆带动传动块下移，传动块通过连接块带动定位块移动，定位块由倾斜状态转为竖直状态并离开卡槽进入通槽内，解除对钢刷盘的限位，更换新的钢刷盘，将新的钢刷盘与驱动盘贴合，并使得驱动杆插入传动槽内，此时可反转丝杆，使得丝杆带动传动块上移，定位块部分进入卡槽内将钢刷盘与驱动盘限位在一起，即可启动电机并通过驱动杆带动钢刷盘转动，对公路旁的杂草进行清除。

12、2、本实用新型提供一种公路养护除草装置，通过限位块、弹簧与防护板的配合，可避免在对水泥桩和钢管附近的杂草进行清理时对其造成损失，影响其使用寿命，即在对水泥桩附近的杂草进行清理时，防护板率先与水泥桩接触，并配合弹簧的压力，使得高速转动的钢刷不能轻易的靠近水泥桩，降低了意外对水泥座和钢柱造成损失的可能，也保证了钢刷的使用寿命

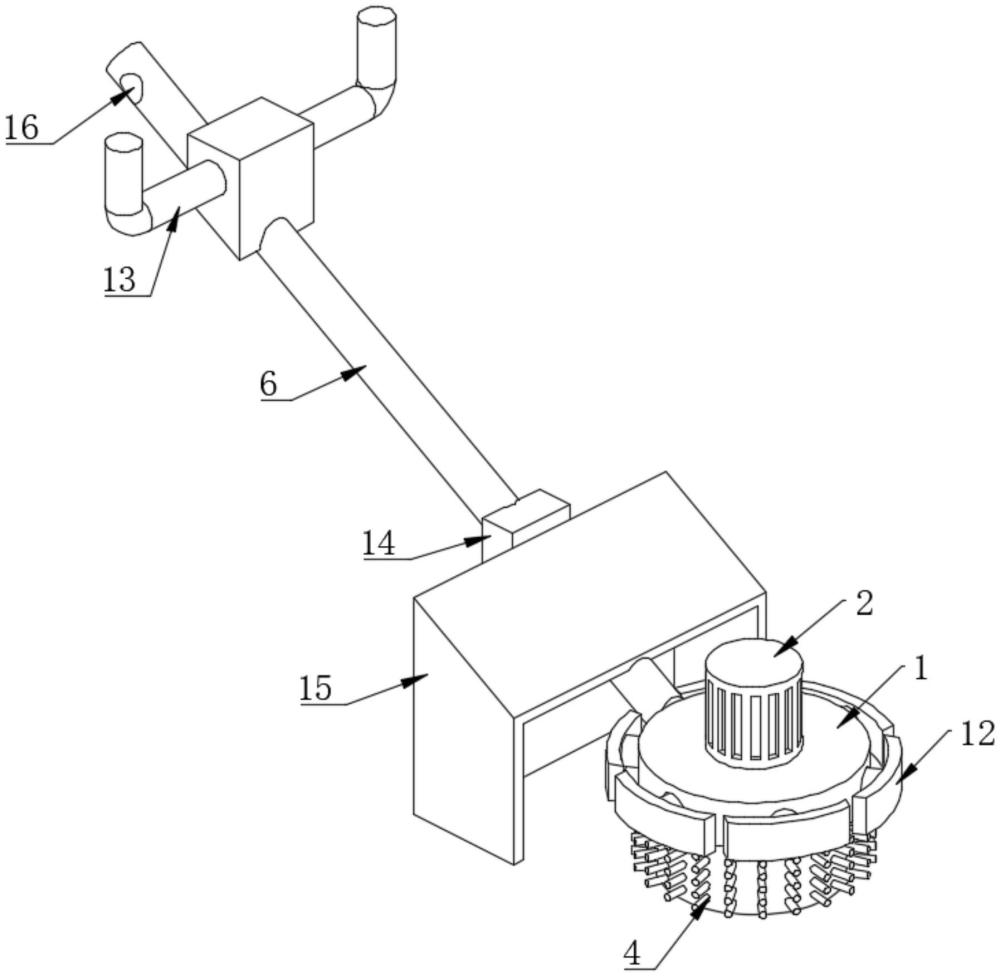

1.一种公路养护除草装置，包括驱动盘(1)，所述驱动盘(1)的顶部固定连接有电机(2)，所述电机(2)的输出端贯穿驱动盘(1)并固定连接有驱动杆(3)，所述驱动盘(1)的底部设置有钢刷盘(4)，其特征在于：所述钢刷盘(4)的顶部开设有与驱动杆(3)相适配的传动槽(5)，所述驱动盘(1)外壁的一侧固定连接有握持杆(6)，所述传动槽(5)的内侧壁开设有卡槽(7)；

2.根据权利要求1所述的一种公路养护除草装置，其特征在于：所述丝杆(84)的底端延伸出螺纹孔并固定连接有旋钮(9)，所述旋钮(9)的底部固定连接有拨动块，所述旋钮(9)的外壁设置有密封垫。

3.根据权利要求2所述的一种公路养护除草装置，其特征在于：所述驱动盘(1)的外壁开设有防护槽，所述防护槽的内滑动连接有限位块(10)，所述限位块(10)的一端通过弹簧(11)与防护槽的内侧壁弹性连接，所述限位块(10)的另一端延伸出防护槽并固定连接有防护板(12)。

4.根据权利要求3所述的一种公路养护除草装置，其特征在于：所述防护板(12)设置为弧形，所述防护板(12)的外壁设置有耐磨层。

5.根据权利要求4所述的一种公路养护除草装置，其特征在于：所述握持杆(6)的外壁固定连接有导向块，所述导向块的两侧均固定连接有导向杆(13)，所述导向杆(13)的另一端固定连接有握把。

6.根据权利要求5所述的一种公路养护除草装置，其特征在于：所述握持杆(6)的外壁固定连接有固定块(14)，所述固定块(14)通过螺旋固定连接有遮挡板(15)，所述遮挡板(15)靠近驱动盘(1)的一侧面先开设有遮挡槽。

7.根据权利要求6所述的一种公路养护除草装置，其特征在于：所述握持杆(6)的外壁设置有防滑套，所述握持杆(6)的外壁开设有挂设孔(16)。
