一种机械灌溉装置的制作方法

本技术涉及农业机械，具体为一种机械灌溉装置。

背景技术：

1、目前，农业作为国家的经济命脉和用水大户，长期以来，为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分，在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要求，因此，必须人为的进行灌溉，以补天然降雨之不足。

2、中国专利公告号cn216931256u，公开了一种农业机械灌溉装置，涉及农业机械技术领域，包括灌溉装置本体、伺服电机和水泵，所述灌溉装置本体的内部开设有滑动槽，所述灌溉装置本体的内部装设有滑动块，所述滑动块的顶端固定连接有移动块，所述灌溉装置本体的侧面固定连接有第一转动轮，所述灌溉装置本体的侧面装设有第二转动轮，本实用新型通过设置有伺服电机，打开水泵，使水泵通过第二水管输送到移动块内，通过喷洒口喷洒出来，从而对周围的农田进行喷洒灌溉，打开伺服电机，使伺服电机带动第一转动轮拉动第一拉动绳索，便于滑动块带动移动块进行移动，使移动块在移动时进行灌溉，从而便于进行大面积的灌溉，从而无需人工进行过多的操作。

3、但是该实用新型在实际使用时，存在如下问题：

4、1、现有的机械灌溉装置，在将药物投放在水罐中，不便于将药物与水进行充分的搅拌，导致混合的效果较差，从而影响药物的效果；

5、2、现有的机械灌溉装置，不便于根据现场的环境对喷头高度进行调节的问题，从而大大降低了该装置的实用性。

技术实现思路

1、(一)解决的技术问题

2、为了克服现有技术的上述缺陷，本实用新型提供了一种机械灌溉装置，解决了现有技术中：

3、1、现有的机械灌溉装置，在将药物投放在水罐中，不便于将药物与水进行充分的搅拌，导致混合的效果较差，从而影响药物的效果；

4、2、现有的机械灌溉装置，不便于根据现场的环境对喷头高度进行调节的问题，从而大大降低了该装置的实用性。

5、(二)技术方案

6、为实现以上目的，本实用新型通过以下技术方案予以实现：一种机械灌溉装置，包括固定安装在底板上端的搅拌桶，所述搅拌桶的内底壁固定安装有用于转动的转轴，所述转轴的外表面固定安装有用于转动的搅拌框，所述转轴的上端固定连接有用于提供动力的电机，所述底板的上端固定连接有用于定位的固定结构，所述固定结构的上端固定连接有用于支撑的立柱，所述立柱的上端套接有用于定位的调节杆，所述调节杆的上端固定连接有用于支撑的定位杆，所述定位杆的一端固定连接有用于限位的分流箱，所述分流箱的侧面固定连接有用于定位的防护罩，所述防护罩的内部固定连接有用于喷淋的喷嘴。

7、可选的，所述底板的上端固定安装有用于定位的连接杆，所述底板的下端固定连接有用于移动的万向轮。

8、可选的，所述连接杆的侧面固定连接有用于定位的推杆，所述推杆的外表面固定安装有用于增加借助面积的防滑垫。

9、可选的，所述搅拌桶的下端固定连接有用于防护的端盖，所述端盖的上端固定安装有用于定位的承重块。

10、可选的，所述搅拌桶的侧面开设有用于观察的视窗，所述搅拌桶的侧面固定连接有用于流通的输送管。

11、可选的，所述输送管的一端固定连接有用于抽水的水泵，所述水泵的侧面固定连接有用于输送的软管。

12、(三)有益效果

13、本实用新型提供了一种机械灌溉装置，具备以下有益效果：

14、1、该机械灌溉装置，通过搅拌桶、转轴、搅拌框和电机的配合设置，可以将搅拌桶内部的农药和水充分的进行搅拌，保证了农药和水混合的更加彻底，从而解决了不便于将农药与水进行搅拌，导致混合的效果较差，进而影响药物效果的问题，又通过搅拌框的设置，可以将防止农药残留在搅拌桶内壁上，进而起到了便于工作人员清洁的目的。

15、2、该机械灌溉装置，通过立柱和调节杆的配合设置，可以便于工作人员对喷头的高度进行调节，从而使该灌溉装置，可以满足各种高度场合工作的需要，进而解决了因为不便于对喷头的高度进行调节，导致该灌溉装置实用性较低的问题，进一步提升了该装置整体的实用性，又借助固定结构的设置，可以将立柱固定在底板上，保证整体的稳定性。

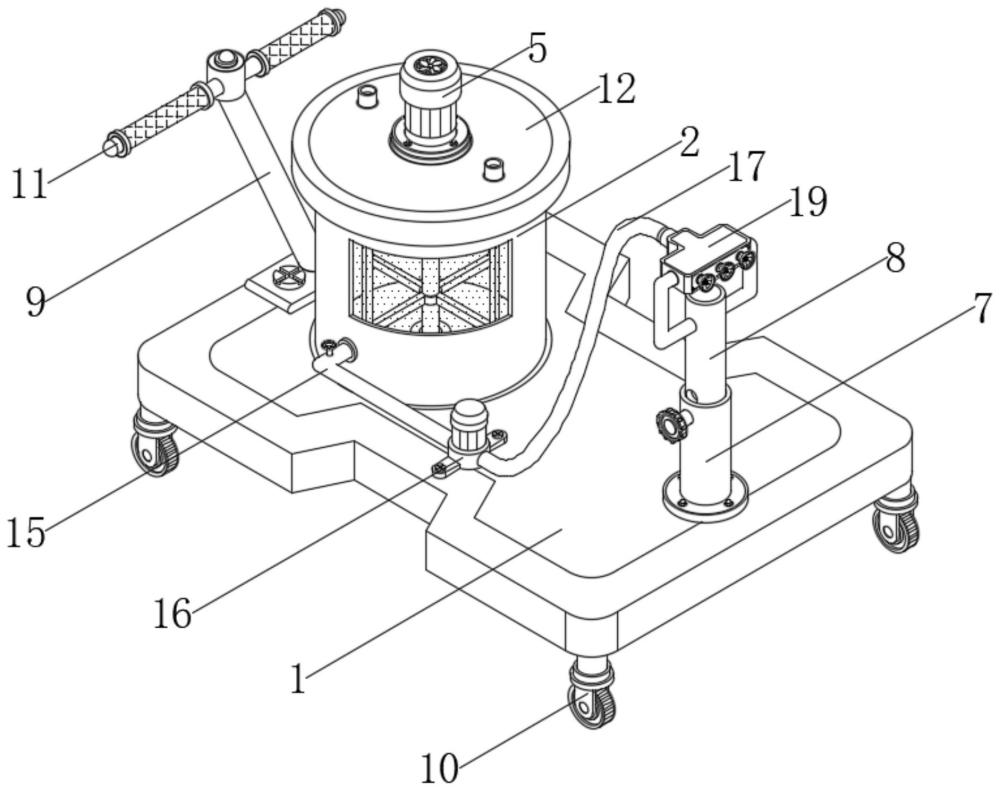

1.一种机械灌溉装置，包括固定安装在底板(1)上端的搅拌桶(2)，其特征在于：所述搅拌桶(2)的内底壁固定安装有用于转动的转轴(3)，所述转轴(3)的外表面固定安装有用于转动的搅拌框(4)，所述转轴(3)的上端固定连接有用于提供动力的电机(5)，所述底板(1)的上端固定连接有用于定位的固定结构(6)，所述固定结构(6)的上端固定连接有用于支撑的立柱(7)，所述立柱(7)的上端套接有用于定位的调节杆(8),所述调节杆(8)的上端固定连接有用于支撑的定位杆(18)，所述定位杆(18)的一端固定连接有用于限位的分流箱(19),所述分流箱(19)的侧面固定连接有用于定位的防护罩(20)，所述防护罩(20)的内部固定连接有用于喷淋的喷嘴(21)所述分流箱(19)的侧面固定连接有用于定位的防护罩(20)，所述防护罩(20)的内部固定连接有用于喷淋的喷嘴(21)。

2.根据权利要求1所述的一种机械灌溉装置，其特征在于：所述底板(1)的上端固定安装有用于定位的连接杆(9)，所述底板(1)的下端固定连接有用于移动的万向轮(10)。

3.根据权利要求2所述的一种机械灌溉装置，其特征在于：所述连接杆(9)的侧面固定连接有用于定位的推杆(11)，所述推杆(11)的外表面固定安装有用于增加借助面积的防滑垫。

4.根据权利要求1所述的一种机械灌溉装置，其特征在于：所述搅拌桶(2)的下端固定连接有用于防护的端盖(12)，所述端盖(12)的上端固定安装有用于定位的承重块(13)。

5.根据权利要求1所述的一种机械灌溉装置，其特征在于：所述搅拌桶(2)的侧面开设有用于观察的视窗(14)，所述搅拌桶(2)的侧面固定连接有用于流通的输送管(15)。

6.根据权利要求5所述的一种机械灌溉装置，其特征在于：所述输送管(15)的一端固定连接有用于抽水的水泵(16)，所述水泵(16)的侧面固定连接有用于输送的软管(17)。
