一种烟草育苗大棚用灌溉装置的制作方法

本发明涉及烟草种植，具体为一种烟草育苗大棚用灌溉装置。

背景技术：

1、烟草是茄科烟草属的一年生草本植物，叶长圆状披针形、披针形、长圆形或卵形，先端渐尖，基部渐窄成耳状半抱茎，叶柄不明显或成翅状；花序圆锥状，花萼筒状或筒状钟形，裂片三角状披针形，花冠漏斗状，淡黄、淡绿、红或粉红色，基部带黄色；蒴果卵圆形或椭圆形，与宿萼近等长；种子圆形或宽长圆形，褐色；花果期为夏秋季。

2、烟草在育苗阶段都是在温室大棚中进行的，大多采用漂浮育苗的方式，漂浮育苗灌溉是一种结合了无土栽培技术的创新育苗方法，它利用特制的泡沫穴盘让植物在水面上生长，同时通过水培溶液供给植物所需的水分和养分，而由于泡沫穴盘在水池内通常呈无固定式的漂浮状态，且池内水体中的养分物质在长时间静置状态下易沉淀在水池底部，导致幼苗根系难以吸取水中的养分，从而影响烟草幼苗的生长速度和质量，因此针对上述不足，本发明做出以下改进。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本发明提供了一种烟草育苗大棚用灌溉装置，解决了背景技术中提到的问题。

3、(二)技术方案

4、为实现以上目的，本发明通过以下技术方案予以实现：一种烟草育苗大棚用灌溉装置，包括水池本体，所述水池本体的内部固定设置有挡板，且相邻两个所述挡板之间固定设置有分隔板，由挡板和分隔板相互围合成若干个育苗室，所述挡板的表面设置有搅和分散机构；

5、所述搅和分散机构包括开设于挡板内部的滑槽，且滑槽内壁的底部左右滑动设置有防护罩，所述防护罩的正面和背面均设置有转动杆，且转动杆的表面固定设置有若干个分散板，所述水池本体的顶面设置有用于控制防护罩左右滑动的驱动部，所述挡板的顶面设置有用于控制转动杆转动的旋转部。

6、优选的，所述驱动部包括固定设置于水池本体顶面的u形架，且u形架的一侧通过l形杆固定设置有电机，所述电机输出轴的一端通过联轴器固定连接有活动杆，且活动杆的一端通过轴承与u形架内壁的一侧转动连接，所述活动杆位于u形架内部的表面固定设置有螺纹杆，且螺纹杆的表面螺纹连接有滑动块，所述防护罩内壁底面的一侧通过轴承转动连接有套筒，所述滑动块的底部固定设置有竖杆，且竖杆的表面与套筒的内壁转动连接。

7、优选的，所述旋转部包括通过支撑杆固定设置于挡板顶面的齿形板，所述套筒表面的顶部固定设置有与齿形板相啮合的传动齿轮，所述套筒位于防护罩内部的表面固定设置有蜗轮，所述防护罩的内部转动设置有与蜗轮相啮合的蜗杆，所述转动杆的一端与蜗杆的一端固定连接。

8、优选的，所述育苗室的内部且位于转动杆的顶面设置有防触板，且防触板的内部开设有通孔。

9、优选的，所述育苗室内部的两侧均滑动设置有z形抬升板，且z形抬升板的一侧与挡板的表面滑动连接，所述水池本体的表面通过连接板固定设置有电动推杆，且电动推杆的伸出端与z形抬升板的表面固定连接。

10、优选的，所述水池本体正面的底部固定设置有集水框，且集水框的内部固定设置有过滤板，所述过滤板的顶面滑动设置有推料板，所述水池本体的正面连通有排水管，且排水管的内部固定设置有电磁阀，所述集水框的一侧连通有出水管。

11、优选的，所述集水框的正面固定设置有电动滑轨，且电动滑轨的顶面滑动设置有l形滑动杆，所述l形滑动杆的表面与推料板的顶面固定连接。

12、(三)有益效果

13、本发明提供了一种烟草育苗大棚用灌溉装置。具备以下有益效果：

14、(1)、该烟草育苗大棚用灌溉装置，通过在水池本体内部围合形成若干个育苗室，且每个育苗室内均漂浮放置有单个泡沫穴盘，泡沫穴盘的位置相对固定，不会随着水体四散漂浮，且通过搅动分散机构的设置能够将育苗室内的水分和养分充分混匀，减少养分物质的沉淀堆积，使其分布均匀，确保每株幼苗均能充分吸收所需物质。

15、(2)、该烟草育苗大棚用灌溉装置，通过防触板和通孔的设置，可避免烟草幼苗因水位下降与分散板接触从而对根系造成损坏的问题，且在水位下降至快与防触板相接触时，立即控制z形抬升板带动泡沫穴盘上升至一定高度，能够避免幼苗根系与防触板相抵触，避免受损。

16、(3)、该烟草育苗大棚用灌溉装置，可在对水池本体内部进行清理时，可将内部的水分通过排水管排出，并对其中残留的土壤杂质进行滤除，从而实现固液的分离处理。

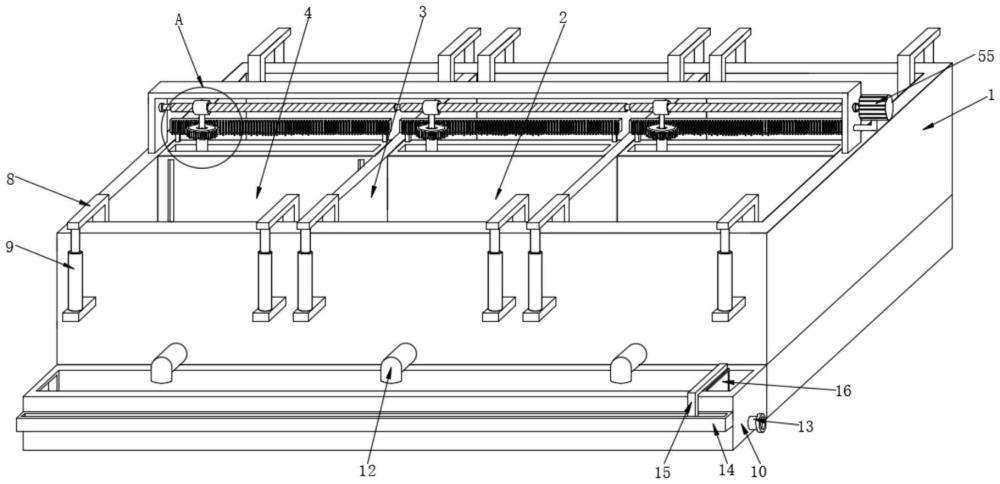

1.一种烟草育苗大棚用灌溉装置，包括水池本体(1)，其特征在于：所述水池本体(1)的内部固定设置有挡板(2)，且相邻两个所述挡板(2)之间固定设置有分隔板(3)，由挡板(2)和分隔板(3)相互围合成若干个育苗室(4)，所述挡板(2)的表面设置有搅合分散机构(5)；

2.根据权利要求1所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述驱动部包括固定设置于水池本体(1)顶面的u形架(54)，且u形架(54)的一侧通过l形杆固定设置有电机(55)，所述电机(55)输出轴的一端通过联轴器固定连接有活动杆(56)，且活动杆(56)的一端通过轴承与u形架(54)内壁的一侧转动连接，所述活动杆(56)位于u形架(54)内部的表面固定设置有螺纹杆(57)，且螺纹杆(57)的表面螺纹连接有滑动块(58)，所述防护罩(51)内壁底面的一侧通过轴承转动连接有套筒(59)，所述滑动块(58)的底部固定设置有竖杆(510)，且竖杆(510)的表面与套筒(59)的内壁转动连接。

3.根据权利要求2所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述旋转部包括通过支撑杆固定设置于挡板(2)顶面的齿形板(511)，所述套筒(59)表面的顶部固定设置有与齿形板(511)相啮合的传动齿轮(512)，所述套筒(59)位于防护罩(51)内部的表面固定设置有蜗轮(513)，所述防护罩(51)的内部转动设置有与蜗轮(513)相啮合的蜗杆(514)，所述转动杆(52)的一端与蜗杆(514)的一端固定连接。

4.根据权利要求1所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述育苗室(4)的内部且位于转动杆(52)的顶面设置有防触板(6)，且防触板(6)的内部开设有通孔(7)。

5.根据权利要求1所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述育苗室(4)内部的两侧均滑动设置有z形抬升板(8)，且z形抬升板(8)的一侧与挡板(2)的表面滑动连接，所述水池本体(1)的表面通过连接板固定设置有电动推杆(9)，且电动推杆(9)的伸出端与z形抬升板(8)的表面固定连接。

6.根据权利要求1所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述水池本体(1)正面的底部固定设置有集水框(10)，且集水框(10)的内部固定设置有过滤板(11)，所述过滤板(11)的顶面滑动设置有推料板(16)，所述水池本体(1)的正面连通有排水管(12)，且排水管(12)的内部固定设置有电磁阀，所述集水框(10)的一侧连通有出水管(13)。

7.根据权利要求6所述的一种烟草育苗大棚用灌溉装置，其特征在于：所述集水框(10)的正面固定设置有电动滑轨(14)，且电动滑轨(14)的顶面滑动设置有l形滑动杆(15)，所述l形滑动杆(15)的表面与推料板(16)的顶面固定连接。
