一种粘虫板悬挂装置的制作方法

本技术涉及农业设施，尤其涉及一种粘虫板悬挂装置。

背景技术：

1、农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业属于第一产业，研究农业的科学是农，农业的劳动对象是有生命的动植物，获得的产品是动植物本身，农业是提供支撑国民经济建设与发展的基础产业，随着现在科技发展的越来越快，使得人口不断增多，有口增多所需要的农业产品的产量也就越多，所以现在需要能增加粮食产量的农作物，但是在栽培农作物时，经常会有飞虫等，去危害农产品幼苗，如果不加以治理，会使农产品的产量减少，使得人们的粮食减少，所以就需要对害虫进行处理，最常用的就是一种粘虫板。

2、但是粘虫板在使用时，需要进行悬挂，但是部分粘虫板在悬挂时只是简单的悬挂在树上，使得较为麻烦，同时不好清理，同时在夜间的时候粘虫板因为没有灯光的照射，使的吸虫效果降低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种粘虫板悬挂装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种粘虫板悬挂装置，包括平面，所述平面的顶端左右侧均设置有支撑块，所述支撑块的顶端均固定连接有电动伸缩杆，所述电动伸缩杆的伸缩端均固定连接有支撑柱，左侧所述支撑柱的右端固定连接有第一框架，所述第一框架的后侧设置有板槽，所述第一框架的前侧设置有滑槽，所述滑槽的下端设置有限位槽，所述滑槽内滑动连接有第二框架，所述限位槽内滑动连接有限位条，所述限位槽固定连接在第二框架的下端，所述板槽和第二框架的内部均等距转动连接有转动杆，所述转动杆的上下部均固定连接有夹持结构。

3、作为上述技术方案的进一步描述：

4、左侧所述支撑柱的顶端固定连接有横板，所述横板的内部设置有凹槽，所述凹槽内固定连接有蓄电池，所述横板的顶端固定连接有太阳能板，所述夹板的向外一侧均固定连接有吸虫灯。

5、作为上述技术方案的进一步描述：

6、所述夹持结构的中部两侧均螺纹连接有螺纹杆，所述螺纹杆的一端固定连接有转动把，所述螺纹杆的另一端转动连接在夹持结构的后侧内壁，所述螺纹杆的外侧前后部均螺纹连接有夹板。

7、作为上述技术方案的进一步描述：

8、所述蓄电池，电性连接有太阳能板、吸虫灯和电动伸缩杆。

9、作为上述技术方案的进一步描述：

10、右侧所述两个转动杆的底端固定连接在固定架上侧，所述固定架的顶端固定连接在第二框架的底端中部。

11、作为上述技术方案的进一步描述：

12、所述支撑块的底端四角均设置有万向轮。

13、作为上述技术方案的进一步描述：

14、所述夹持结构的相对一侧均设置有粘黏板。

15、本实用新型具有如下有益效果：

16、本实用新型中，先将粘虫板放置在相对的夹持结构内，然后通过转动转动把带动夹板对粘虫板进行夹持，然后再拉动两侧支撑柱通过万向轮向两边拉伸，将第二框架从第一框架中拉出，然后再通过转动转动杆，带动夹持结构旋转，然后再通过夹持结构，带动粘虫板进行旋转，解决了部分粘虫板支架悬挂在树上，不好清理的问题。

17、本实用新型中，当到夜晚后，通过蓄电池对吸虫灯进行供电，然后再通过吸虫灯的亮光吸引害虫，然后再通过粘虫板，对害虫进行粘黏，解决了部分粘虫板因为没有灯光的照射，吸虫效果降低的问题。

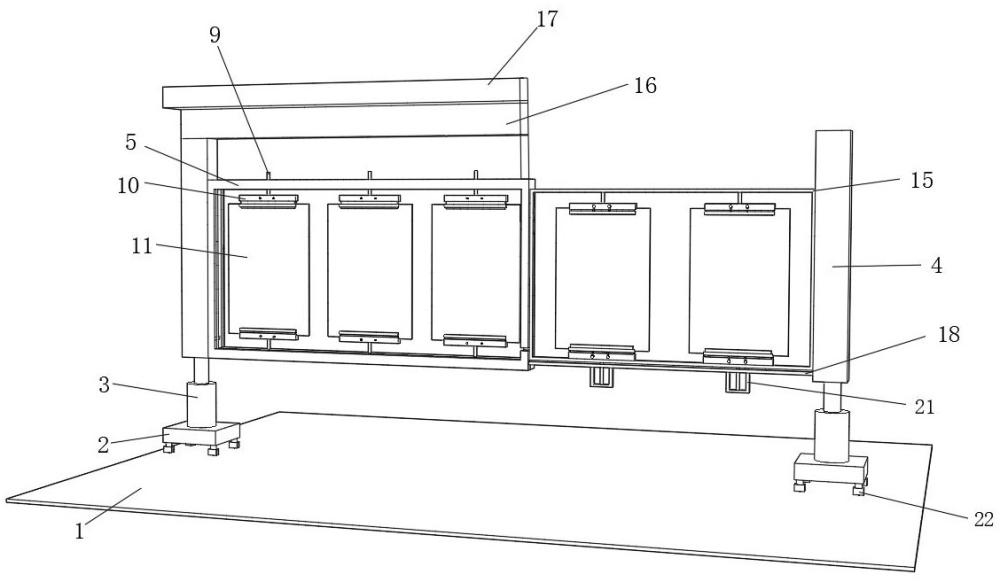

1.一种粘虫板悬挂装置，包括平面(1)，其特征在于：所述平面(1)的顶端左右侧均设置有支撑块(2)，所述支撑块(2)的顶端均固定连接有电动伸缩杆(3)，所述电动伸缩杆(3)的伸缩端均固定连接有支撑柱(4)，左侧所述支撑柱(4)的右端固定连接有第一框架(5)，所述第一框架(5)的后侧设置有板槽(6)，所述第一框架(5)的前侧设置有滑槽(7)，所述滑槽(7)的下端设置有限位槽(8)，所述滑槽(7)内滑动连接有第二框架(15)，所述限位槽(8)内滑动连接有限位条(18)，所述限位槽(8)固定连接在第二框架(15)的下端，所述板槽(6)和第二框架(15)的内部均等距转动连接有转动杆(9)，所述转动杆(9)的上下部均固定连接有夹持结构(10)。

2.根据权利要求1所述的一种粘虫板悬挂装置，其特征在于：所述夹持结构(10)的中部两侧均螺纹连接有螺纹杆(23)，所述螺纹杆(23)的一端固定连接有转动把(13)，所述螺纹杆(23)的另一端转动连接在夹持结构(10)的后侧内壁，所述螺纹杆(23)的外侧前后部均螺纹连接有夹板(12)。

3.根据权利要求2所述的一种粘虫板悬挂装置，其特征在于：左侧所述支撑柱(4)的顶端固定连接有横板(16)，所述横板(16)的内部设置有凹槽(19)，所述凹槽(19)内固定连接有蓄电池(20)，所述横板(16)的顶端固定连接有太阳能板(17)，所述夹板(12)的向外一侧均固定连接有吸虫灯(14)。

4.根据权利要求3所述的一种粘虫板悬挂装置，其特征在于：所述蓄电池(20)，电性连接有太阳能板(17)、吸虫灯(14)和电动伸缩杆(3)。

5.根据权利要求1所述的一种粘虫板悬挂装置，其特征在于：右侧所述两个转动杆(9)的底端固定连接在固定架(21)上侧，所述固定架(21)的顶端固定连接在第二框架(15)的底端中部。

6.根据权利要求1所述的一种粘虫板悬挂装置，其特征在于：所述支撑块(2)的底端四角均设置有万向轮(22)。

7.根据权利要求1所述的一种粘虫板悬挂装置，其特征在于：所述夹持结构(10)的相对一侧均设置有粘黏板(11)。
