一种林业药品喷洒装置的制作方法

本技术涉及林业防虫，尤其涉及一种林业药品喷洒装置。

背景技术：

1、林业是指培育和保护森林以取得木材和其他林产品、利用林木的自然特性以发挥防护作用的生产部门。病虫害防治是为了减轻或防止病原微生物和害虫危害作物或人畜，而人为地采取某些手段，一般可以分为采用杀虫剂等化学物质进行的化学防治和利用光或射线等物理能或建造障壁的物理防治。

2、目前，公告号为cn214903308u的专利文件公开了一种林业用防虫害药物喷洒装置，包括装置本体，所述装置本体包括移动座，所述移动座的顶端设有安装板，所述安装板的顶端固定安装有处理箱，所述处理箱顶端的开口内插入安装有密封塞，所述移动座的一侧固定安装有固定板，通过设置有固定板、电机和搅拌轴，使得当工作人员使用本装置时，可将需要喷洒的药品和水一通倒入处理箱的内部，然后通过操作开关启动电机和水泵，当电机工作时，带动搅拌轴旋转，此时搅拌轴带动处理箱内的药品和水进行混合，当混合完成后启动水泵，将处理箱内的药水抽至喷头的内部，从而对林园内的植物进行喷洒，通过这种方式，可保证对植物喷洒的药物浓度一致。

3、随着病虫种类的不同，所用药物也不同，因此需要对处理箱使用后进行清洁，上述技术通过导入水进行冲洗清洁，清洁不便，清洁效率低下。

技术实现思路

1、本实用新型的目的在于提供一种林业药品喷洒装置，旨在解决现有林业用喷洒装置清洁不便，清洁效率低下的问题。

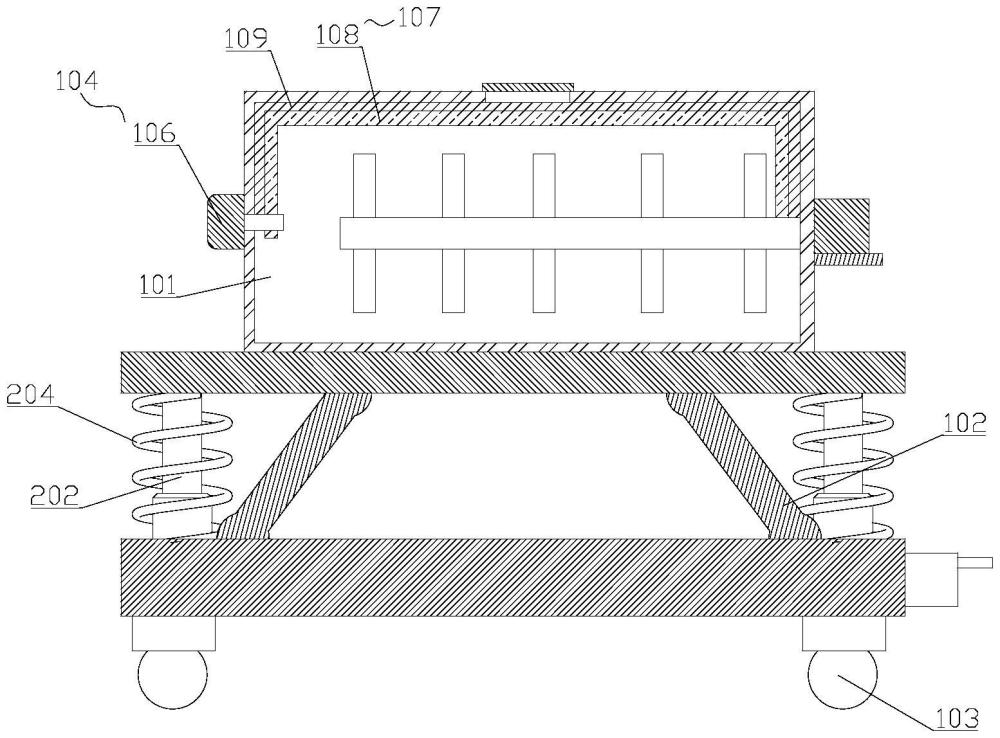

2、为实现上述目的，本实用新型提供了一种林业药品喷洒装置，包括喷洒设备本体、伸缩架、万向轮和清理组件，所述伸缩架设置于所述喷洒设备本体底部，所述万向轮设置于所述伸缩架底部，所述清理组件设置于所述喷洒设备本体一侧，所述清理组件包括反洗泵、驱动电机和清理弧板；所述反洗泵与所述喷洒设备本体连通，并与所述伸缩架固定连接，且位于所述伸缩架靠近所述喷洒设备本体一侧，所述驱动电机与所述喷洒设备本体固定连接，且位于所述喷洒设备本体外侧，所述清理弧板与所述驱动电机输出端固定连接，且位于所述喷洒设备本体内。

3、其中，所述清理弧板包括安装弧板和刷层，所述安装弧板与所述驱动电机输出端固定连接，且位于所述喷洒设备本体内，所述刷层与所述安装弧板固定连接，且位于所述安装弧板卡接所述喷洒设备本体一侧。

4、其中，所述清理组件还包括安装座和超声波换能器，所述安装座与所述喷洒设备本体固定连接，且位于所述喷洒设备本体外侧，所述超声波换能器与所述安装座固定连接，并设置于所述喷洒设备本体一侧。

5、其中，所述林业药品喷洒装置还包括加强组件，所述加强组件设置于所述伸缩架一侧。

6、其中，所述加强组件包括缓冲杆和加强筋，所述缓冲杆与所述伸缩架一侧，且位于所述伸缩架远离所述喷洒设备本体一侧，所述加强筋与所述伸缩架固定连接，且位于所述伸缩架一侧。

7、其中，所述加强组件还包括弹簧，所述弹簧与所述伸缩架固定连接，并套设于所述缓冲杆外侧。

8、本实用新型的一种林业药品喷洒装置，所述喷洒设备本体用于搅拌混合药物和水形成药剂，并将药剂喷洒向林园的植被，所述喷洒设备本体设置有移动电源，为所述清理组件提供电能，保障所述清理组件的正常运作，所述伸缩架可调节喷洒设备本体的高度，从而调节喷洒药剂高度，适用于不同高度的植被使用，所述万向轮可使所述喷洒设备本体在林园内移动喷洒，当需要更换药剂时，通过所述清理组件对所述喷洒设备本体内腔进行多重清理，具体的，工人先利用手部按下所述反洗泵的启动按钮，所述反洗泵运作将清洁水导入所述喷洒设备本体内腔进行冲洗，同时，工人再次利用手部按下所述驱动电机启动按钮，所述驱动电机通电驱动所述清理弧板在所述喷洒设备本体内腔转动，对所述喷洒设备本体内腔壁进行刷洗，较传统单一冲洗而言，清洁效果效率更佳，解决了现有林业用喷洒装置清洁不便，清洁效率低下的问题。

1.一种林业药品喷洒装置，包括喷洒设备本体、伸缩架和万向轮，所述伸缩架设置于所述喷洒设备本体底部，所述万向轮设置于所述伸缩架底部，其特征在于，

2.如权利要求1所述的一种林业药品喷洒装置，其特征在于，

3.如权利要求2所述的一种林业药品喷洒装置，其特征在于，

4.如权利要求3所述的一种林业药品喷洒装置，其特征在于，

5.如权利要求4所述的一种林业药品喷洒装置，其特征在于，

6.如权利要求5所述的一种林业药品喷洒装置，其特征在于，
