一种防风种植施肥装置的制作方法

本技术涉及中草药种植，具体属于一种防风种植施肥装置。

背景技术：

1、防风，别名铜芸、回云、回草、百枝、百种。是一种中草药，可用于感冒头痛，风湿痹痛，风疹瘙痒，破伤风等治疗。防风一般采用大棚种植，在进行施肥时，大型施肥机械难以进入大棚中作业，一般通过人工施肥，而人工施肥操作效率低，增加了人工成本以及工时。

技术实现思路

1、为了克服背景技术中存在的问题，本实用新型提供了一种防风种植施肥装置，以解决背景技术中提出的人工施肥操作效率低，费时费力的技术问题。

2、为实现上述目的，该实用新型通过以下技术方案实现：

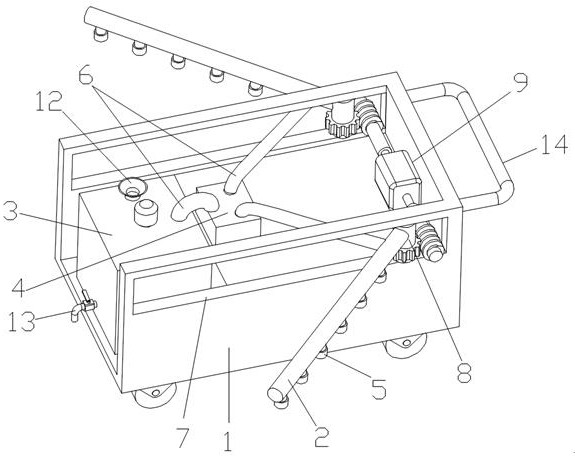

3、一种防风种植施肥装置，包括移动小车1、施肥管道2、液肥储存箱3、液压泵4；所述移动小车1两侧分别铰接有一根施肥管道2，施肥管道2底部均匀设置有喷头5；所述液肥储存箱3和液压泵4安装在移动小车1上，液压泵4通过输送软管6分别与液肥储存箱3和施肥管道2连接。

4、优选的，所述移动小车1两侧开设有条形槽7，施肥管道2端部安装在条形槽7中通过轴承安装的转轴8上，所述转轴8通过蜗杆涡轮机构与安装在移动小车1上的驱动装置9连接。

5、优选的，所述驱动装置9包括双输出轴电机91、传动杆92；所述双输出轴电机91安装在移动小车1上，传动杆92安装在双输出轴电机91的两个输出轴上，所述传动杆92端部与移动小车1两侧的转轴8通过蜗杆涡轮机构传动连接。

6、优选的，所述双输出轴电机91两输出轴连接的传动杆92上的螺旋齿螺旋方向相反。

7、优选的，所述液肥储存箱3内安装有用于将肥料搅拌均匀的搅拌叶片10，所述搅拌叶片10与液肥储存箱3顶部安装的驱动电机11传动连接。

8、优选的，所述液肥储存箱3顶部设置有用于加注肥料以及水的加注口12；侧壁底部设置有用于排放残液以及清洗废液的排液阀13。

9、优选的，所述移动小车1后端安装有方便推动移动小车1的把手14。

10、本实用新型的有益效果是：本实用新型通过铰接在移动小车两侧的施肥管道对防风进行施肥，将施肥管道折叠收纳后，减小移动小车的宽度方便进出大棚，进入大棚后，将施肥管道打开位于防风植株上方既可以进行施肥作用，该装置便于进出大棚，同时施肥方便，节省了人力，提高了施肥效率。

1.一种防风种植施肥装置，其特征在于：包括移动小车（1）、施肥管道（2）、液肥储存箱（3）、液压泵（4）；所述移动小车（1）两侧分别铰接有一根施肥管道（2），施肥管道（2）底部均匀设置有喷头（5）；所述液肥储存箱（3）和液压泵（4）安装在移动小车（1）上，液压泵（4）通过输送软管（6）分别与液肥储存箱（3）和施肥管道（2）连接。

2.根据权利要求1所述的一种防风种植施肥装置，其特征在于：所述移动小车（1）两侧开设有条形槽（7），施肥管道（2）端部安装在条形槽（7）中通过轴承安装的转轴（8）上，所述转轴（8）通过蜗杆涡轮机构与安装在移动小车（1）上的驱动装置（9）连接。

3.根据权利要求2所述的一种防风种植施肥装置，其特征在于：所述驱动装置（9）包括双输出轴电机（91）、传动杆（92）；所述双输出轴电机（91）安装在移动小车（1）上，传动杆（92）安装在双输出轴电机（91）的两个输出轴上，所述传动杆（92）端部与移动小车（1）两侧的转轴（8）通过蜗杆涡轮机构传动连接。

4.根据权利要求3所述的一种防风种植施肥装置，其特征在于：所述双输出轴电机（91）两输出轴连接的传动杆（92）上的螺旋齿螺旋方向相反。

5.根据权利要求1-4任一项所述的一种防风种植施肥装置，其特征在于：所述液肥储存箱（3）内安装有用于将肥料搅拌均匀的搅拌叶片（10），所述搅拌叶片（10）与液肥储存箱（3）顶部安装的驱动电机（11）传动连接。

6.根据权利要求5所述的一种防风种植施肥装置，其特征在于：所述液肥储存箱（3）顶部设置有用于加注肥料以及水的加注口（12）；侧壁底部设置有用于排放残液以及清洗废液的排液阀（13）。

7.根据权利要求1-4任一项所述的一种防风种植施肥装置，其特征在于：所述移动小车（1）后端安装有方便推动移动小车（1）的把手（14）。
