一种杀菌缓释片及其制备方法和应用与流程

本公开涉及衣物杀菌，尤其涉及一种杀菌缓释片及其制备方法和应用。

背景技术：

1、杀菌物质的缓释技术是实现长效杀菌的重要途径，随着生活水平的提高，人们对于杀菌抑菌的需求也逐渐提升。目前使用较多的长效杀菌技术是银离子缓释技术，主要依靠银离子的重金属特性，引发细菌内部蛋白质的变性，实现对细菌的杀灭。然而重金属物质的使用会对环境造成不可修复的污染，因此环保健康、无污染的天然杀菌物质缓释技术成为了一种理想的选择。

2、目前现有技术中通过200℃以上的高温加工对杀菌物质包覆，进而实现缓释的目的，但其使用的杀菌物质往往为银离子类重金属杀菌物质，或者是具有一定污染性的化合物。为了避免对环境的污染，也可以使用已知的天然产物(例如植物提取物丹皮酚、荸荠英等)作为杀菌材料使用，但大部分天然物质均无法承受较高的加工温度而导致失活，进而无法维持较优的杀菌效果。并且，对杀菌物质进行包覆的方法还会使杀菌物质位于“封闭的死区”内，使其无法有效的溶出，同样会导致有效成分的利用率较低，且缓释寿命有限。

3、因此，想要提供一种既能够保证杀菌效果，又能够保证缓释寿命的制备工艺得到杀菌缓释片。

技术实现思路

1、为了解决上述技术问题，本公开提供了一种杀菌缓释片及其制备方法和应用。

2、第一方面，本公开提供了一种杀菌缓释片的制备方法，所述制备方法包括：

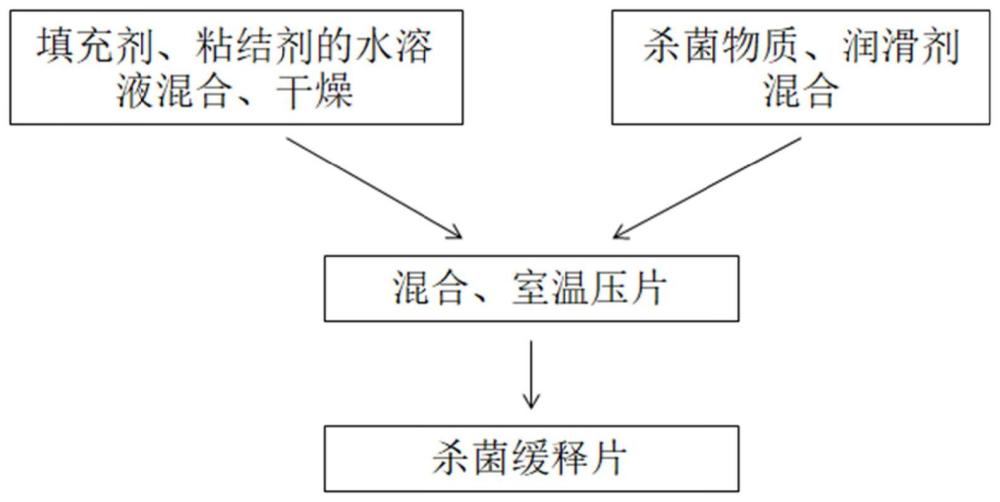

3、将辅料混合物和含有杀菌物质的组合物混合并在室温下压片，得到所述杀菌缓释片。

4、作为本公开的一种优选技术方案，所述压片的压力为2-8t，例如3t、4t、5t、6t、7t等。

5、作为本公开的一种优选技术方案，所述辅料混合物的制备方法包括将填充剂和粘结剂混合并干燥。

6、作为本公开的一种优选技术方案，所述干燥的温度为40-80℃，例如45℃、50℃、55℃、60℃、65℃、70℃等。

7、作为本公开的一种优选技术方案，所述干燥的时间为20-60min，例如25min、30min、35min、40min、45min、50min、55min等。

8、作为本公开的一种优选技术方案，所述粘结剂以其水溶液的形式与填充剂混合，优选所述水溶液的浓度为1-5％，例如2％、3％、4％等。

9、

10、作为本公开的一种优选技术方案，所述填充剂和粘结剂的水溶液的质量比为(0.5-2):10，例如0.8:10、1:10、1.2:10、1.4:10、1.6:10、1.8:10等。

11、作为本公开的一种优选技术方案，所述填充剂选自无机填料，优选为难溶性无机填料，进一步优选为难溶性碳酸盐或难溶性硫酸盐中的任意一种或至少两种的组合，除了本公开所述的难溶性碳酸盐或难溶性硫酸盐，无机填料还可以选自羟基磷灰石、沸石粉、硅藻土、凹凸棒粉末、等。

12、所述难溶性碳酸盐可以为碳酸钙、碳酸钡、碳酸银、碳酸镁等，所述难溶性硫酸盐可以为硫酸钡、硫酸锶等。

13、作为本公开的一种优选技术方案，所述粘结剂选自羟丙基纤维素、甲基纤维素、阿拉伯胶或明胶中的任意一种或至少两种的组合。

14、作为本公开的一种优选技术方案，所述含有杀菌物质的组合物中包括杀菌物质和润滑剂。

15、作为本公开的一种优选技术方案，所述杀菌物质、润滑剂和辅料混合物的质量比为(1-10):(2-8):(10-25)，所述1-10可以为2、3、5、6、8等，所述2-8可以是3、4、5、6、7等，所述10-25可以是12、14、16、18、20、22、24等。

16、作为本公开的一种优选技术方案，所述杀菌物质中含有牡丹根提取物、荸荠提取物、薄荷提取物、麻黄提取物、樟树提取物、丹皮酚、荸荠英、薄荷醇、麻黄碱或樟脑中的任意一种或至少两种的组合，优选所述杀菌物质中含有牡丹根提取物和/或丹皮酚。

17、作为本公开的一种优选技术方案，所述润滑剂包括硬脂酸类润滑剂，优选为硬脂酸镁和/或硬脂酸。

18、第二方面，本公开提供了第一方面所述的制备方法制备得到的杀菌缓释片。

19、作为本公开的一种优选技术方案，所述杀菌缓释片的厚度为3-40mm，例如5mm、10mm、15mm、20mm、25mm、30mm、35mm等。

20、作为本公开的一种优选技术方案，所述杀菌缓释片在水中的缓释率为0.2-0.6％/h，例如0.3％/h、0.4％/h、0.5％/h等。

21、第三方面，本公开提供了第二方面所述的杀菌缓释片在衣物除菌中的应用。

22、本公开实施例提供的技术方案与现有技术相比具有如下优点：

23、本公开提供的杀菌缓释片的制备方法，利用冷压工艺在室温下实现缓释材料的制备，能够保持杀菌物质活性，且具有优异的缓释寿命。

1.一种杀菌缓释片的制备方法，其特征在于，所述制备方法包括：

2.根据权利要求1所述的制备方法，其特征在于，所述压片的压力为2-8t。

3.根据权利要求1或2所述的制备方法，其特征在于，所述辅料混合物的制备方法包括将填充剂和粘结剂混合并干燥；

4.根据权利要求3所述的制备方法，其特征在于，所述粘结剂以其水溶液的形式与填充剂混合，优选所述水溶液的浓度为1-5％；

5.根据权利要求3或4所述的制备方法，其特征在于，所述填充剂选自无机填料，优选为难溶性无机填料，进一步优选为难溶性碳酸盐或难溶性硫酸盐中的任意一种或至少两种的组合；

6.根据权利要求1-5中任一项所述的制备方法，其特征在于，所述含有杀菌物质的组合物中包括杀菌物质和润滑剂；

7.根据权利要求6所述的制备方法，其特征在于，所述杀菌物质中含有牡丹根提取物、荸荠提取物、薄荷提取物、麻黄提取物、樟树提取物、丹皮酚、荸荠英、薄荷醇、麻黄碱或樟脑中的任意一种或至少两种的组合，优选所述杀菌物质中含有牡丹根提取物和/或丹皮酚；

8.权利要求1-7中的任一项所述的制备方法制备得到的杀菌缓释片。

9.根据权利要求8所述的杀菌缓释片，其特征在于，所述杀菌缓释片的厚度为3-40mm；

10.权利要求8或9所述的杀菌缓释片在衣物除菌中的应用。
