一种园林绿化用垃圾清理装置的制作方法

本技术涉及园林绿化领域，特别涉及一种园林绿化用垃圾清理装置。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。

2、绿化栽种植物以改善环境的活动，绿化指的是栽植防护林、路旁树木、农作物以及居民区和公园内的各种植物等，绿化包括国土绿化、城市绿化、四旁绿化和道路绿化等，绿化可改善环境卫生并在维持生态平衡方面起多种作用。

3、现有的园林绿化通常会对草坪进行修剪，但修剪后的草渣和垃圾需要工作人员使用夹子或铲子对草坪进行清理，但这种清理方式清理效率较低，且草坪内部的草教密，容易出现清理不到位的情况，草丛底部清理难度较大，清理效果不好。

4、因此，提出一种园林绿化用垃圾清理装置来解决上述问题很有必要。

技术实现思路

1、本实用新型的主要目的在于提供一种园林绿化用垃圾清理装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种园林绿化用垃圾清理装置，包括箱体，所述箱体内壁上端中部连接有移动块，移动块下端连接有收集箱，收集箱两侧中部均连接有滑块，两个滑块一端分别位于箱体内壁两侧上部滑动连接，收集箱下端一侧连接有进料管，进料管下端连接有连接管，连接管下端连接有固定管，固定管下端连接有吸头，箱体内壁下端一侧连接有壳体，壳体内壁下端中部连接有风机，壳体一侧上部连接有输送管，收集箱下端远离进料管一侧连接有出气管，输送管上端与出气管下端接触，箱体一侧下部连接有移动组件，箱体下端一侧连接有丝杆，丝杆外侧螺纹连接有l型板，l型板一侧下部均连接有插杆，箱体下端中部连接有导料轮。

4、优选的，所述移动组件包括连接块，连接块下端中部连接有固定块，固定块中部连接有转杆，转杆两端均连接有滚轮，箱体下端一侧均连接有万向轮。

5、优选的，所述滚轮的数量与万向轮的数量均为两组。

6、优选的，所述连接块两侧对应两个滚轮处均开设有开口，滚轮位于开口内部。

7、优选的，所述连接块上端两侧均连接有连接杆，两个连接杆之间连接有推杆，连接杆的形状呈倒l型结构设置。

8、优选的，所述插杆的形状呈倾斜状设置。

9、优选的，所述壳体与箱体均对应风机输出端处开设有出气口，出气口内壁嵌设有滤网。

10、优选的，所述l型板一侧中部连接有稳定杆，连接块一侧下部对应稳定杆处开设有稳定槽，稳定杆一端位于稳定槽内部滑动连接。

11、有益效果

12、与现有技术相比，本实用新型提供了一种园林绿化用垃圾清理装置，具备以下有益效果：

13、1.该园林绿化用垃圾清理装置，通过设置的收集箱、滑块、进料管、连接管、固定管、吸头、壳体、风机、输送管和出气管的相互配合，可以方便快速将插杆上端的灰尘收集至收集箱内部，且便于将收集箱取出，对收集箱内部垃圾与碎草进行清理，减轻园林工作人员清理草坪表面的工作量。

14、2.该园林绿化用垃圾清理装置，通过设置的转杆、滚轮、丝杆、l型板、插杆、导料轮和万向轮的相互配合，可便于在装置移动过程中通过导料轮与插杆将草坪上的垃圾从草里抄起，便于吸头能够准确对垃圾进行收集清理，提高垃圾清理效率。

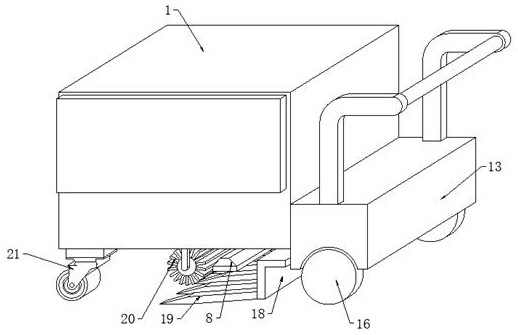

1.一种园林绿化用垃圾清理装置，包括箱体（1），其特征在于：所述箱体（1）内壁上端中部连接有移动块（2），移动块（2）下端连接有收集箱（3），收集箱（3）两侧中部均连接有滑块（4），两个滑块（4）一端分别位于箱体（1）内壁两侧上部滑动连接，收集箱（3）下端一侧连接有进料管（5），进料管（5）下端连接有连接管（6），连接管（6）下端连接有固定管（7），固定管（7）下端连接有吸头（8），箱体（1）内壁下端一侧连接有壳体（9），壳体（9）内壁下端中部连接有风机（10），壳体（9）一侧上部连接有输送管（11），收集箱（3）下端远离进料管（5）一侧连接有出气管（12），输送管（11）上端与出气管（12）下端接触，箱体（1）一侧下部连接有移动组件，箱体（1）下端一侧连接有丝杆（17），丝杆（17）外侧螺纹连接有l型板（18），l型板（18）一侧下部均连接有插杆（19），箱体（1）下端中部连接有导料轮（20）。

2.根据权利要求1所述的一种园林绿化用垃圾清理装置，其特征在于：所述移动组件包括连接块（13），连接块（13）下端中部连接有固定块（14），固定块（14）中部连接有转杆（15），转杆（15）两端均连接有滚轮（16），箱体（1）下端一侧均连接有万向轮（21）。

3.根据权利要求2所述的一种园林绿化用垃圾清理装置，其特征在于：所述滚轮（16）的数量与万向轮（21）的数量均为两组。

4.根据权利要求2所述的一种园林绿化用垃圾清理装置，其特征在于：所述连接块（13）两侧对应两个滚轮（16）处均开设有开口，滚轮（16）位于开口内部。

5.根据权利要求2所述的一种园林绿化用垃圾清理装置，其特征在于：所述连接块（13）上端两侧均连接有连接杆，两个连接杆之间连接有推杆，连接杆的形状呈倒l型结构设置。

6.根据权利要求1所述的一种园林绿化用垃圾清理装置，其特征在于：所述插杆（19）的形状呈倾斜状设置。

7.根据权利要求1所述的一种园林绿化用垃圾清理装置，其特征在于：所述壳体（9）与箱体（1）均对应风机（10）输出端处开设有出气口，出气口内壁嵌设有滤网。

8.根据权利要求1所述的一种园林绿化用垃圾清理装置，其特征在于：所述l型板（18）一侧中部连接有稳定杆，连接块（13）一侧下部对应稳定杆处开设有稳定槽，稳定杆一端位于稳定槽内部滑动连接。
