一种打草机的制作方法

本技术涉及打草机，尤其涉及一种打草机。

背景技术：

1、打草机是一种园林用草机器，主要适用于切割草坪、牧场、庭院、花圃等。它能快速地将草坪割成不同长度的小草，提高工作效率，减轻手工劳动。

2、但是现有的打草存在着较为明显的问题，现有的打草机在操作时都是平行的切割，对于一些生长在夹缝内的杂草则没有办法进行清理，必须人工手动拔除。

技术实现思路

1、本实用新型的目的在于提供一种打草机，以解决背景技术中提出的现有的打草机在操作时都是平行的切割，对应一些生长在夹缝内的杂草则没有办法进行清理的问题。

2、为实现上述目的，本实用新型提供如下技术方案，它包括移动固定组件，所述移动固定组件包括第一安装壳，所述第一安装壳的一侧开设有固定孔，所述固定孔内设置有固定杆，所述固定杆上活动设置有滚轮，所述第一安装壳远离固定孔的一侧设置有防飞溅固定组件，所述防飞溅固定组件包括第二安装壳，所述第二安装壳远离第一安装壳的一侧活动设置有防飞溅壳，所述移动固定组件和防飞溅固定组件之间设置有驱动打草组件。

3、作为本实用新型优选的，所述第一安装壳的内壁上设置有数个限位卡板一，所述第一安装壳的端口外侧设置有数个连接件一，所述第一安装壳的后侧还设置有第一连接壳，所述第一连接壳内设置有一对连接件二。

4、作为本实用新型优选的，所述第二安装壳的一侧开设有穿孔，所述第二安装壳的内壁上设置有数个限位卡板二，所述第二安装壳的端口外侧设置有数个对应连接件一的连接件三，数个所述连接件三侧面的第二安装壳上开设有滑槽，所述滑槽内设置有卡环，所述第二安装壳的后侧对应第一连接壳的位置设置有第二连接壳，所述第二连接壳内设置有一对对应连接件二的连接件三。

5、作为本实用新型优选的，所述防飞溅壳靠近第二安装壳的一侧设置有半圆滑壳，所述半圆滑壳通过螺丝不锈钢扎带活动设置在滑槽内，所述半圆滑壳内开设有限位槽，所述卡环设置在限位槽内。

6、作为本实用新型优选的，所述驱动打草组件包括卡设在第一安装壳和第二安装壳内的小电机，所述小电机的传动端穿过穿孔设置在防飞溅壳内，所述小电机的传动端上设置有转盘，所述转盘上通过固紧旋钮可替换设置有砂轮片。

7、作为本实用新型优选的，所述连接件一和连接件三之间通过螺丝连接。

8、作为本实用新型优选的，所述连接件二和连接件四之间通过螺丝连接。

9、与现有技术相比，本实用新型的上述技术方案具有如下有益的技术效果：

10、1、本实用新型通过设置滚轮，可以确保在对夹缝清理杂草时的稳定性，可以使作业人员稳定地向前推进打草机，可以放置砂轮片打到夹缝的侧壁，大大增加了安全性。

11、2、本实用新型通过在防飞溅壳侧面设置半圆滑壳，使防飞溅壳可以在第二安装壳侧面进行调节角度，更加的人性化，作业者可以根据自己的身高从而调节防飞溅壳，可以有效地防止打碎的杂草弹射到作业人员身上，保障了作业人员的安全。

12、3、本实用新型通过在第一安装壳和第二安装壳内设置限位卡板一和限位卡板二，可以固定小电机，使其安装更加牢固，防止发生松动，进一步提升了安全性。

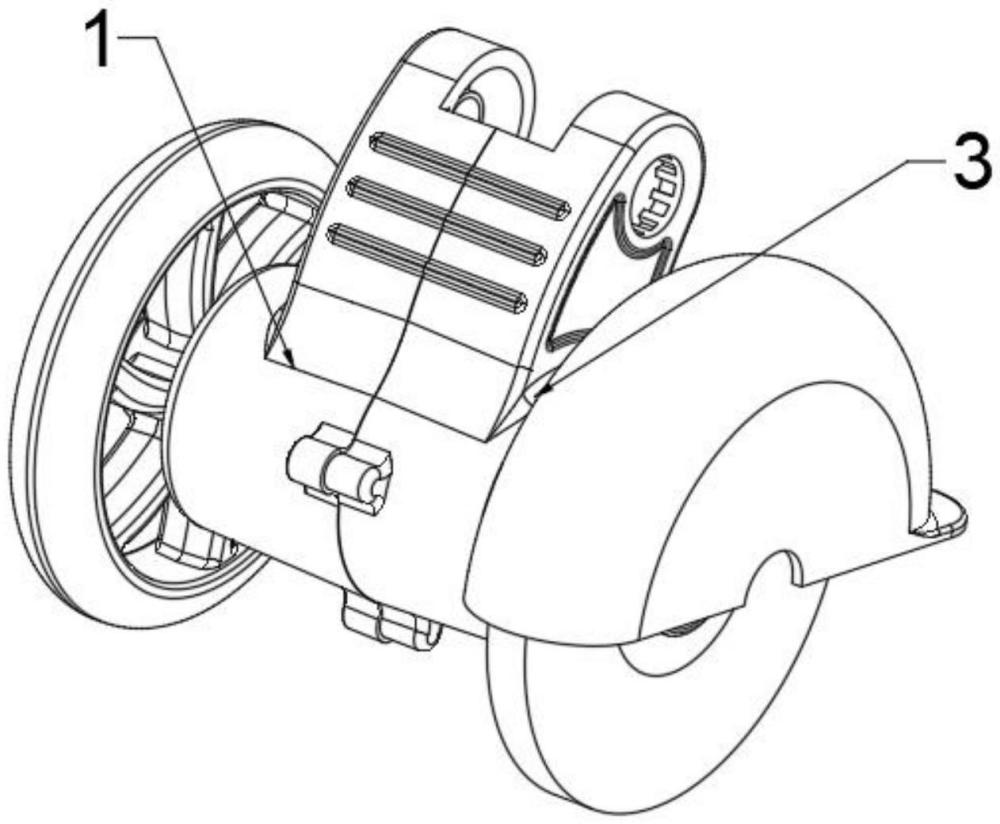

1.一种打草机，它包括移动固定组件(1)，其特征在于：所述移动固定组件(1)包括第一安装壳(10)，所述第一安装壳(10)的一侧开设有固定孔(100)，所述固定孔(100)内设置有固定杆(11)，所述固定杆(11)上活动设置有滚轮(12)，所述第一安装壳(10)远离固定孔(100)的一侧设置有防飞溅固定组件(3)，所述防飞溅固定组件(3)包括第二安装壳(30)，所述第二安装壳(30)远离第一安装壳(10)的一侧活动设置有防飞溅壳(34)，所述移动固定组件(1)和防飞溅固定组件(3)之间设置有驱动打草组件(2)。

2.根据权利要求1所述的一种打草机，其特征在于：所述第一安装壳(10)的内壁上设置有数个限位卡板一(101)，所述第一安装壳(10)的端口外侧设置有数个连接件一(102)，所述第一安装壳(10)的后侧还设置有第一连接壳(13)，所述第一连接壳(13)内设置有一对连接件二(130)。

3.根据权利要求2所述的一种打草机，其特征在于：所述第二安装壳(30)的一侧开设有穿孔(300)，所述第二安装壳(30)的内壁上设置有数个限位卡板二(301)，所述第二安装壳(30)的端口外侧设置有数个对应连接件一(102)的连接件三(302)，数个所述连接件三(302)侧面的第二安装壳(30)上开设有滑槽(31)，所述滑槽(31)内设置有卡环(32)，所述第二安装壳(30)的后侧对应第一连接壳(13)的位置设置有第二连接壳(33)，所述第二连接壳(33)内设置有一对对应连接件二(130)的连接件三(302)。

4.根据权利要求3所述的一种打草机，其特征在于：所述防飞溅壳(34)靠近第二安装壳(30)的一侧设置有半圆滑壳(340)，所述半圆滑壳(340)通过螺丝不锈钢扎带活动设置在滑槽(31)内，所述半圆滑壳(340)内开设有限位槽(341)，所述卡环(32)设置在限位槽(341)内。

5.根据权利要求4所述的一种打草机，其特征在于：所述驱动打草组件(2)包括卡设在第一安装壳(10)和第二安装壳(30)内的小电机(20)，所述小电机(20)的传动端穿过穿孔(300)设置在防飞溅壳(34)内，所述小电机(20)的传动端上设置有转盘(21)，所述转盘(21)上通过固紧旋钮(22)可替换设置有砂轮片(23)。

6.根据权利要求5所述的一种打草机，其特征在于：所述连接件一(102)和连接件三(302)之间通过螺丝连接。

7.根据权利要求6所述的一种打草机，其特征在于：所述连接件二(130)和连接件四(330)之间通过螺丝连接。
