一种气力式玉米大豆复合播种机的制作方法

本技术涉及复合播种机，具体为一种气力式玉米大豆复合播种机。

背景技术：

1、复合播种机是农业机械化领域的重要设备，随着农业技术的进步和需求的变化，复合播种机的发展也在不断进行，现代复合播种机趋向于提供多种作物播种功能，不仅限于玉米和大豆，可以适应更多不同作物的种植需求，例如小麦、水稻、蔬菜等，为了提高效率和减少投入，复合播种机趋向于实现各个模块的一体化设计。例如，种子处理、输送和播种部分可以集成在同一机器上，减少操作步骤和设备数量；

2、但是目前的复合播种机播种的种子间距恒定，使得多个植株等距密植，玉米这种叶片宽大的植株，密植会导致植株通风和光照效果降低，从而引起产量不稳定的问题；

3、如中国专利cn 217644179 u公开的旋耕式防缠草大豆、玉米带状复合播种机，包括侧固机构、耕腿机构、旋耕机构、下肥机构、下种机构、镇压机构和动力传递机构；本实用新型通过玉米下种盒和大豆下种盒的合理设置分布，并配合附加下肥导向功能的前耕腿、下种导向功能的后耕腿、以及肥箱的分区设计，实现大豆、玉米的复合机械自动化播种，并通过旋耕机构，实现旋耕、施肥、播种的一体化操作，使用方便且工作效率高；

4、上述专利涉及的播种机播种的种子间距恒定，多株植株之间没有通风空间，导致玉米植株容易受通风和采光问题减产；

5、因此，需要一种能够提高植株通风和采光效果的播种机。

技术实现思路

1、本实用新型的目的在于提供一种气力式玉米大豆复合播种机，以解决上述背景技术中提出的常规复合播种机植株间距恒定，植株通风采光效果差的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种气力式玉米大豆复合播种机，包括：气力排种器，所述气力排种器包括内环、外环，所述外环套设在所述内环外，所述内环与所述外环之间形成排种腔，沿所述内环内壁等距设置有四组种子暂存库，各所述种子暂存库均包括多个独立种子暂存仓组成，各所述独立种子暂存仓用于暂存种子，所述外环底面一侧设置有出料口，所述独立种子暂存仓与所述出料口连通，所述内环的其中一端面设置有驱动组件，所述驱动组件用于驱动所述内环旋转。

4、优选的，所述内环内壁还设置有同步环，所述同步环与所述内环间隔设置，所述同步环、内环的其中一端面设置在转盘表面，所述转盘的中心连接所述驱动组件，所述转盘远离所述内环的一面设置在定盘表面，所述外环的其中一端面连接所述定盘表面，所述驱动组件穿过所述定盘中心连接所述转盘。

5、优选的，所述转盘远离所述定盘的一面设置有透明罩，所述内环、外环、同步环设置在所述透明罩与所述外盘之间，所述独立种子暂存仓包括u型板，所述u型板的其中一侧面封闭，另一侧面开放并用于连接所述透明罩，所述u型板开口由内环指向外环；

6、所述出料口连接有播种管，所述播种管的上端连通所述出料口，下端指向地面；

7、所述内环管连接风机。

8、优选的，还包括行走机架、播种机架，所述行走机架的前端用于连接拖拉机，后端用于连接播种机架，所述行走机架底部设置有行走轮，所述播种机架与所述行走机架之间设置有高度调节组件，所述高度调节组件的两端分别连接所述行走机架和所述播种机架，所述播种机架远离行走机架一端底部间隔设置有多个播种组件，所述播种组件包括种子气力排种器、覆土轮，各所述气力排种器均管连接种子储存箱。

9、优选的，所述行走轮转动设置在滚轮安装架底端，所述滚轮安装架顶端铰接所述行走机架底部，所述滚轮安装架为l型结构，所述l型结构开口远离所述播种机架，并指向所述行走轮行进方向，所述l型结构的其中一端设置有弹簧的顶端，所述弹簧的底端连接c型架弓面，所述行走轮转动设置在所述c型架的曲面内，所述c型架的弓面一侧铰接所述l型结构底端。

10、优选的，所述高度调节组件包括第一连杆、第二连杆，所述第一连杆与所述第二连杆平行设置，所述第一连杆和所述第二连杆的其中一端铰接所述行走机架，另一端铰接所述播种机架，所述第一连杆设置在所述第二连杆上部，所述播种机架靠近所述第一连杆表面设置有支撑板，所述支撑板与所述播种机架表面形成v型结构，所述v型结构开口朝上，所述支撑板表面设置有齿条，所述齿条用于卡设调节杆，所述调节杆的其中一端卡设在所述齿条的齿槽内，另一端铰接所述调节杆中部。

11、优选的，所述气力排种器设置在所述播种机架中部，所述覆土轮设置在所述播种机架下部，所述种子储存箱设置在所述播种机架上部，所述气力排种器管连接有风机，所述风机安装在所述行走机架上部靠近播种机架一侧。

12、优选的，所述种子储存箱下部设置有料斗，所述料斗连接所述气力排种器进料口，所述气力排种器一侧管连接所述风机。

13、优选的，所述覆土轮包括两第一覆土轮、两第二覆土轮，两所述第一覆土轮设置在所述播种机架远离行走机架一端底部，两所述第二覆土轮设置在所述播种机架底部，两所述第二覆土轮设置在所述第一覆土轮与所述行走轮之间；

14、两所述第一覆土轮上部间隔设置，下部靠拢；

15、两所述第二覆土轮上部间隔设置，下部靠拢；

16、两所述第一覆土轮之间、两所述第二覆土轮之间均设置有覆土板，所述覆土板设置在两所述第一覆土轮、两第二覆土轮远离行进方向一侧底部。

17、优选的，所述气力排种器底部管连接播种管，所述播种管远离所述气力排种器的一端设置在所述第二覆土轮一侧，所述播种管设置在所述第二覆土轮与所述行走轮之间。

18、与现有技术相比，本实用新型的有益效果是：

19、本实用新型提供一种气力式玉米大豆复合播种机，包括：气力排种器，所述气力排种器包括内环、外环，所述外环套设在所述内环外，所述内环与所述外环之间形成排种腔，沿所述内环内壁等距设置有四组种子暂存库，各所述种子暂存库均包括多个独立种子暂存仓组成，各所述独立种子暂存仓用于暂存种子，所述外环底面一侧设置有出料口，所述独立种子暂存仓与所述出料口连通，所述内环的其中一端面设置有驱动组件，所述驱动组件用于驱动所述内环旋转。

20、气力排种器工作时，驱动组件启动，带动内环旋转，使得内环带动种子暂存库绕着内环圆心旋转，内环内存放的玉米种子进入内环的种子暂存库内，当种子暂存库旋转到出料口时，种子暂存库的独立种子暂存仓内的种子从出料口驶出，进行播料，种子暂存库等距设置，每个种子暂存库有多个独立种子暂存仓构成，相邻独立种子暂存仓的种子掉落后，间隔时间后下一种子暂存库的种子掉落，从而使得每次播种多个种子后间隔时间播种下一次，使得播种后的植株多株相邻形成一个播种单元，各播种单元之间留有间距，间距用于提供植株更好的光照和通风效果，使得植株结果率更高，提高玉米产量。

1.一种气力式玉米大豆复合播种机，其特征在于，包括：气力排种器(1)，所述气力排种器(1)包括内环(2)、外环(3)，外环(3)套设在内环(2)外，内环(2)与外环(3)之间形成排种腔(4)，沿内环(2)内壁等距设置有四组种子暂存库，各种子暂存库均包括多个独立种子暂存仓(5)组成，各独立种子暂存仓(5)用于暂存种子，外环(3)底面一侧设置有出料口(11)，独立种子暂存仓(5)与出料口(11)连通，内环(2)的其中一端面设置有驱动组件，驱动组件用于驱动内环(2)旋转。

2.根据权利要求1所述的一种气力式玉米大豆复合播种机，其特征在于：所述内环(2)内壁还设置有同步环(6)，同步环(6)与内环(2)间隔设置，同步环(6)、内环(2)的其中一端面设置在转盘(7)表面，转盘(7)的中心连接驱动组件，转盘(7)远离内环(2)的一面设置在定盘(8)表面，外环(3)的其中一端面连接定盘(8)表面，驱动组件穿过定盘(8)中心连接转盘(7)。

3.根据权利要求2所述的一种气力式玉米大豆复合播种机，其特征在于：所述转盘(7)远离定盘(8)的一面设置有透明罩(9)，内环(2)、外环(3)、同步环(6)设置在透明罩(9)与外盘之间，独立种子暂存仓(5)包括u型板(10)，u型板(10)的其中一侧面封闭，另一侧面开放并用于连接透明罩(9)，u型板(10)开口由内环(2)指向外环(3)；

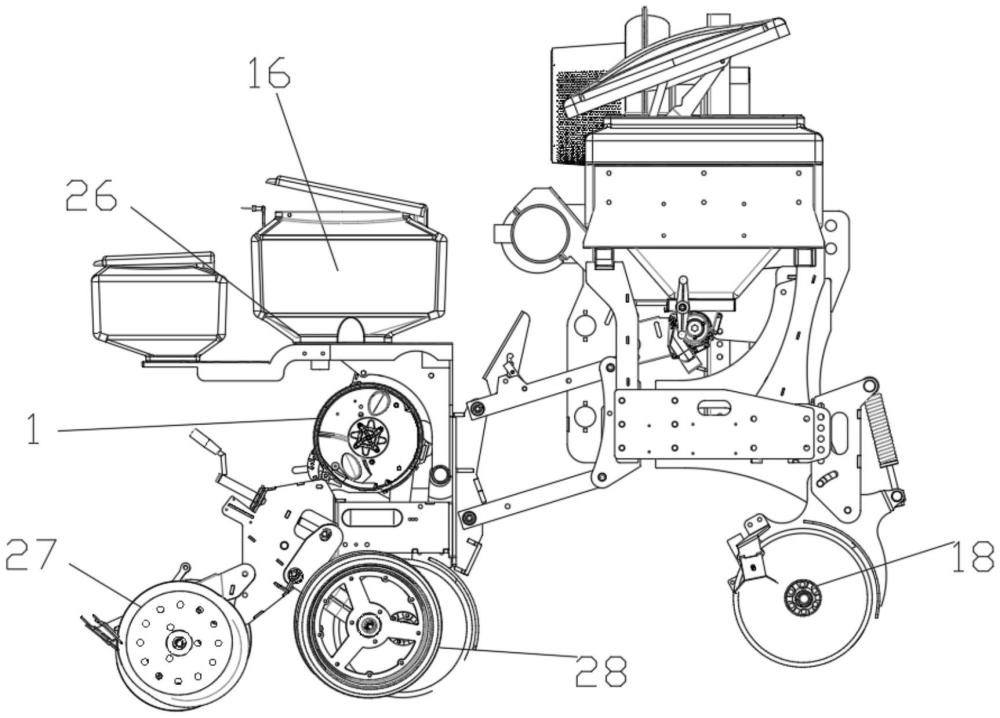

4.根据权利要求3所述的一种气力式玉米大豆复合播种机，其特征在于：还包括行走机架(14)、播种机架(15)，所述行走机架(14)的前端用于连接拖拉机，后端用于连接播种机架(15)，行走机架(14)底部设置有行走轮(18)，播种机架(15)与行走机架(14)之间设置有高度调节组件，高度调节组件的两端分别连接行走机架(14)和播种机架(15)，播种机架(15)远离行走机架(14)一端底部间隔设置有多个播种组件，播种组件包括种子气力排种器(1)、覆土轮，各气力排种器(1)均管连接种子储存箱(16)。

5.根据权利要求4所述的一种气力式玉米大豆复合播种机，其特征在于：所述行走轮(18)转动设置在滚轮安装架(17)底端，滚轮安装架(17)顶端铰接行走机架(14)底部，滚轮安装架(17)为l型结构，l型结构开口远离播种机架(15)，并指向行走轮(18)行进方向，l型结构的其中一端设置有弹簧(20)的顶端，弹簧(20)的底端连接c型架(19)弓面，行走轮(18)转动设置在c型架(19)的曲面内，c型架(19)的弓面一侧铰接l型结构底端。

6.根据权利要求5所述的一种气力式玉米大豆复合播种机，其特征在于：所述高度调节组件包括第一连杆(21)、第二连杆(22)，第一连杆(21)与第二连杆(22)平行设置，第一连杆(21)和第二连杆(22)的其中一端铰接行走机架(14)，另一端铰接播种机架(15)，第一连杆(21)设置在第二连杆(22)上部，播种机架(15)靠近第一连杆(21)表面设置有支撑板(23)，支撑板(23)与播种机架(15)表面形成v型结构，v型结构开口朝上，支撑板(23)表面设置有齿条(24)，齿条(24)用于卡设调节杆(25)，调节杆(25)的其中一端卡设在齿条(24)的齿槽内，另一端铰接调节杆(25)中部。

7.根据权利要求6所述的一种气力式玉米大豆复合播种机，其特征在于：所述气力排种器(1)设置在播种机架(15)中部，覆土轮设置在播种机架(15)下部，种子储存箱(16)设置在播种机架(15)上部，气力排种器管连接有风机(12)，风机(12)安装在行走机架(14)上部靠近播种机架(15)一侧。

8.根据权利要求7所述的一种气力式玉米大豆复合播种机，其特征在于：所述种子储存箱(16)下部设置有料斗(26)，料斗(26)连接气力排种器(1)进料口，气力排种器(1)一侧管连接风机(12)。

9.根据权利要求8所述的一种气力式玉米大豆复合播种机，其特征在于：所述覆土轮包括两第一覆土轮(27)、两第二覆土轮(28)，两第一覆土轮(27)设置在播种机架(15)远离行走机架(14)一端底部，两第二覆土轮(28)设置在播种机架(15)底部，两第二覆土轮(28)设置在第一覆土轮(27)与行走轮(18)之间；

10.根据权利要求9所述的一种气力式玉米大豆复合播种机，其特征在于：所述气力排种器(1)底部管连接播种管(13)，播种管(13)远离气力排种器(1)的一端设置在第二覆土轮(28)一侧，播种管(13)设置在第二覆土轮(28)与行走轮(18)之间。
