步道沟除草机的制作方法

本技术一种步道沟除草机涉及除草机。

背景技术：

1、步道是只可步行不能通车的小路，也可指马路旁的人行道。也指绿色景观线路，可供游人和骑车者徜徉其间，形成与自然生态环境密切结合的带状景观斑块走廊，步道沟旁边会有杂草，需要对其进行定期除草，防止杂草过高，影响美观。

2、根据中国专利公开号cn219761935 u公开的《一种道路边杂草除草机》，包括有水箱、支撑架、连接杆、滚轮、固定架、电机和刀片等，水箱底部左右两侧均前后对称式连接有支撑架，前后对应的两个支撑架之间均连接有连接杆，两根连接杆前后两侧均转动式设置有滚轮，水箱前侧下部连接有固定架，固定架下部安装有电机，电机的输出轴底部连接有刀片。本实用新型通过启动水泵，水泵能够对水箱内的除草剂进行抽取，使得水箱内的除草剂通过输水管和喷头喷在杂草的根部，进而能够有效的抑制杂草的生长。

3、但是，上述装置存在将杂草切断后，将杂草留在步道边，会使草种散落，导致杂草生长更多的问题。

技术实现思路

1、针对现有技术的不足，本实用新型的目的在于改进步道沟除草机的技术，提供了一种步道沟除草机，采用了吸草罩对杂草吸附，粉碎箱对杂草粉碎，收集箱进行收集的方案，有益效果是达到方便对杂草进行收集，防止草种散落，避免杂草生长更多的效果。

2、本实用新型的目的是这样实现的：

3、步道沟除草机，包括小车，所述小车上方固定连接电机一，所述电机一输出轴固定连接有丝杆，所述丝杆表面螺纹连接有升降板，所述升降板上方固定连接有电机二，所述电机二输出轴固定连接有切割刀，所述小车上方固定连接有收集机构；

4、所述收集机构包括吸草罩，所述吸草罩前后两侧固定连接有连接管，所述连接管一端固定连接有粉碎箱，所述粉碎箱左侧固定连接有收集箱，所述收集箱后方固定连接有引风机，所述收集箱内壁固定连接有过滤网，所述收集箱前端安装有箱门。

5、优选的，所述丝杆转动连接在小车上方右侧，所述升降板滑动连接在小车上方右侧。

6、优选的，所述吸草罩固定连接在小车下方右侧，所述吸草罩高于切割刀。

7、优选的，所述粉碎箱固定连接在小车上方，所述粉碎箱上方固定连接有电机三，所述电机三输出轴固定连接有粉碎刀。

8、优选的，所述收集箱固定连接在小车上方左侧，所述小车下方左侧固定连接有挡板。

9、优选的，所述收集箱上方固定连接有弹簧，所述弹簧下方固定连接有压板。

10、优选的，所述压板表面开设有过滤孔，所述压板滑动连接在收集箱内壁。

11、与现有技术相比，本实用新型所达到的有益效果是：

12、第一、本步道沟除草机具有方便对杂草进行收集，防止草种散落，避免杂草生长更多的效果：通过推动小车带动切割刀对杂草进行切割，启动引风机，吸草罩将切割完毕的杂草进行吸附，到达连接管内部，使连接管带动切割完毕的杂草到达粉碎箱内，电机三带动粉碎刀转动，使粉碎刀对到达粉碎箱内的切割完毕的杂草，进行粉碎，粉碎完毕的杂草到达收集箱内部，当杂草越来越多时，杂草带动压板向上移动，使压板带动弹簧向上移动，可以方便对杂草进行压动，打开箱门，将杂草拿出，达到方便对杂草进行收集，防止草种散落，避免杂草生长更多的效果。

13、第二、本步道沟除草机具有方便对切割刀进行高度调节的效果：通过推动小车，使小车带动该装置进行移动，启动电机一，电机一带动丝杆转动，使丝杆带动升降板向下移动，然后带动切割刀进行升降，启动电机二带动切割刀转动，使切割刀对杂草进行切割，达到方便对切割刀进行高度调节的效果。

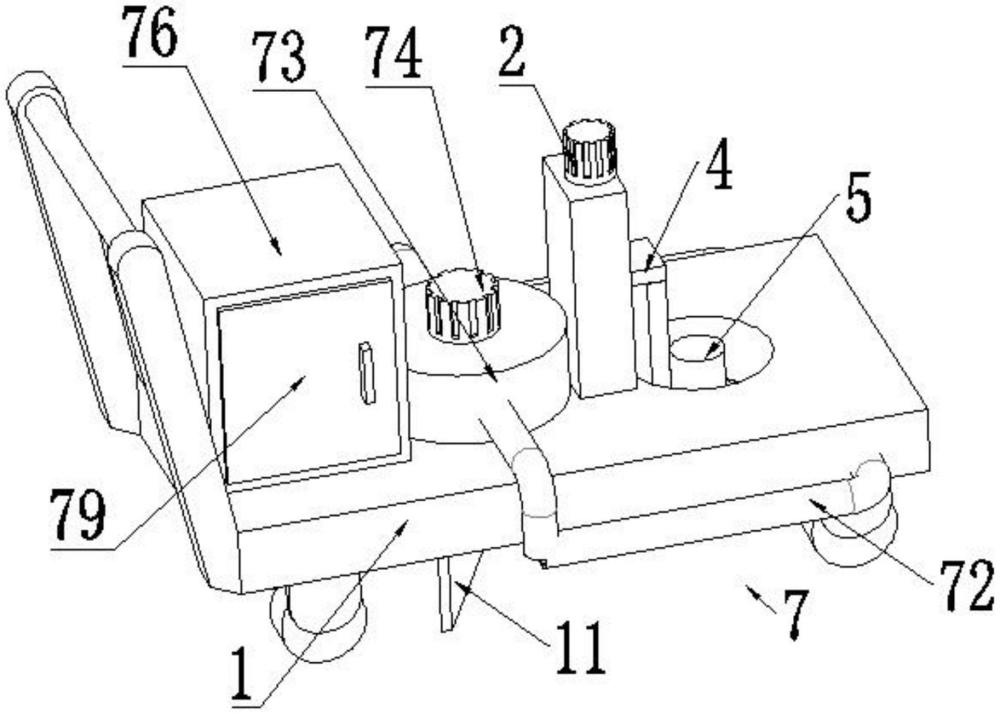

1.步道沟除草机，包括小车(1)，其特征在于，所述小车(1)上方固定连接电机一(2)，所述电机一(2)输出轴固定连接有丝杆(3)，所述丝杆(3)表面螺纹连接有升降板(4)，所述升降板(4)上方固定连接有电机二(5)，所述电机二(5)输出轴固定连接有切割刀(6)，所述小车(1)上方固定连接有收集机构(7)；

2.根据权利要求1所述的步道沟除草机，其特征在于：所述丝杆(3)转动连接在小车(1)上方右侧，所述升降板(4)滑动连接在小车(1)上方右侧。

3.根据权利要求1所述的步道沟除草机，其特征在于：所述吸草罩(71)固定连接在小车(1)下方右侧，所述吸草罩(71)高于切割刀(6)。

4.根据权利要求1所述的步道沟除草机，其特征在于：所述粉碎箱(73)固定连接在小车(1)上方，所述粉碎箱(73)上方固定连接有电机三(74)，所述电机三(74)输出轴固定连接有粉碎刀(75)。

5.根据权利要求1所述的步道沟除草机，其特征在于：所述收集箱(76)固定连接在小车(1)上方左侧，所述小车(1)下方左侧固定连接有挡板(11)。

6.根据权利要求1所述的步道沟除草机，其特征在于：所述收集箱(76)上方固定连接有弹簧(761)，所述弹簧(761)下方固定连接有压板(762)。

7.根据权利要求6所述的步道沟除草机，其特征在于：所述压板(762)表面开设有过滤孔，所述压板(762)滑动连接在收集箱(76)内壁。
