一种充气型狗屋的制作方法

本技术涉及狗屋，具体是指一种充气型狗屋。

背景技术：

1、充气型狗屋因其造型多样，成本低，方便物流运输被消费者青睐，目前的充气型狗屋结构固定，功能性差，如不方便设置狗屋挡门，即便开另外设置有挡门，也需要人工进行开合，不能实现自动闭合，如果另设动力设备，会增加成本。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本方案提供一种充气型狗屋，由以下具体技术手段所达成：包括充气屋体，所述充气屋体前侧开设有进口，所述充气屋体前侧铰接设置有挡门，所述挡门用于对进口进行封堵，所述充气屋体内铺设有独立气垫，同时所述充气屋体顶部设置有气传动机构，所述气传动机构一端通过管道与独立气垫连通，另一端与挡门连接，利用宠物狗进入充气屋体内趴卧休息时对独立气垫的挤压，将气体挤入气传动机构中，并使其成为控制挡门开合的动力源。

2、优选技术方案一：所述气传动机构包括设置在所述充气屋体顶部的气筒，所述气筒尾端通过管道与独立气垫连通，同时所述气筒中滑动设有活塞，所述活塞上设置的塞杆穿出气筒前端后外端通过联动杆与挡门铰接连接。

3、优选技术方案二：所述活塞与气筒端壁之间连接有弹簧。

4、优选技术方案三：所述充气屋体上开设有窗口。

5、优选技术方案四：所述窗口上嵌设有透气网。

6、采用上述结构使得本方案具备以下有益效果：

7、1、基于自服务原理的采用，不另设任何动力设备，仅通过利用宠物狗进入充气屋体并趴卧时挤出的足够量的气体推动气筒中的活塞移动，从而为挡门的闭合提供动力，在宠物狗未进入或仅站立时，挡门处于开启状态；

8、2、提高充气型狗屋整体趣味性和功能性，且成本也被有效控制。

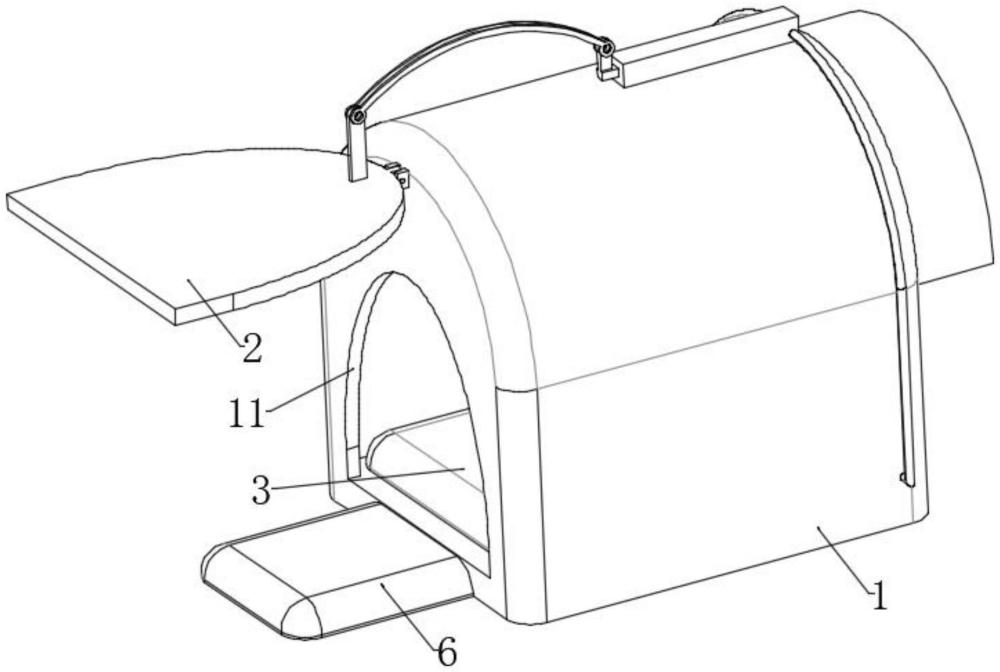

1.一种充气型狗屋，包括充气屋体(1)，所述充气屋体(1)前侧开设有进口(11)，所述充气屋体(1)前侧铰接设置有挡门(2)，其特征在于：所述充气屋体(1)内铺设有独立气垫(3)，同时所述充气屋体(1)顶部设置有气传动机构(4)，所述气传动机构(4)一端通过管道(41)与独立气垫(3)连通，另一端与挡门(2)连接，宠物狗进入所述充气屋体(1)内趴卧休息时对独立气垫(3)的挤压，将气体挤入气传动机构(4)中用于控制气传动机构(4)前伸推动挡门(2)闭合。

2.根据权利要求1所述的一种充气型狗屋，其特征在于：所述气传动机构(4)包括设置在所述充气屋体(1)顶部的气筒(42)，所述气筒(42)尾端通过管道(41)与独立气垫(3)连通，同时所述气筒(42)中滑动设有活塞(43)，所述活塞(43)上设置的塞杆(44)穿出气筒(42)前端后外端通过联动杆(45)与挡门(2)铰接连接。

3.根据权利要求2所述的一种充气型狗屋，其特征在于：所述活塞(43)与气筒(42)端壁之间连接有弹簧(46)。

4.根据权利要求2所述的一种充气型狗屋，其特征在于：所述联动杆(45)为弧形杆。

5.根据权利要求2所述的一种充气型狗屋，其特征在于：所述管道(41)为软管。

6.根据权利要求1所述的一种充气型狗屋，其特征在于：所述挡门(2)为充气门。

7.根据权利要求1所述的一种充气型狗屋，其特征在于：所述充气屋体(1)上开设有窗口(12)。

8.根据权利要求6所述的一种充气型狗屋，其特征在于：所述充气屋体(1)、独立气垫(3)、挡门(2)均采用pvc空间拉丝布材料。
