一种倒置式栽培装置及使用方法与流程

本发明涉及无限生长型高秧爬蔓果蔬如黄瓜、西红柿等藤蔓类蔬果种植领域，特别涉及一种倒置式栽培装置及使用方法。

背景技术：

1、在温室蔬菜的种植中，落蔓操作是藤蔓类蔬菜的种植有一项必不可少的工序。当藤蔓类植物长到一定高度后要进行落蔓,落蔓是温室藤蔓蔬菜延长生长期,实现优质高产的重要技术措施之一，是保证温室产品优质高产的前提。

2、2016年09月28日公告的，公告号为cn205596676u的中国实用新型专利，公开了一种日光温室的自动落蔓装置，该发明通过设置了大量的转轴和垂吊密密麻麻的吊具等辅件用于藤蔓类蔬菜的落蔓操作，而且还需要人工干预，导致了设备成本的攀升，人力成本未能显著改善，影响果蔬类作物的生长、产量。

3、并且，为了避免藤蔓环绕损伤问题，使得种植藤蔓类蔬菜的旋转管子直径要大，假设悬挂在空中长6米、直径0.5米左右的旋转管子内填充土壤，重可达2吨，将容易引发的安全隐患和承载量大等不足之处。

技术实现思路

1、(一)要解决的技术问题

2、为了解决现有技术的上述问题，本发明提供一种倒置式栽培装置及使用方法。

3、(二)技术方案

4、为了达到上述目的，本发明采用的主要技术方案包括：

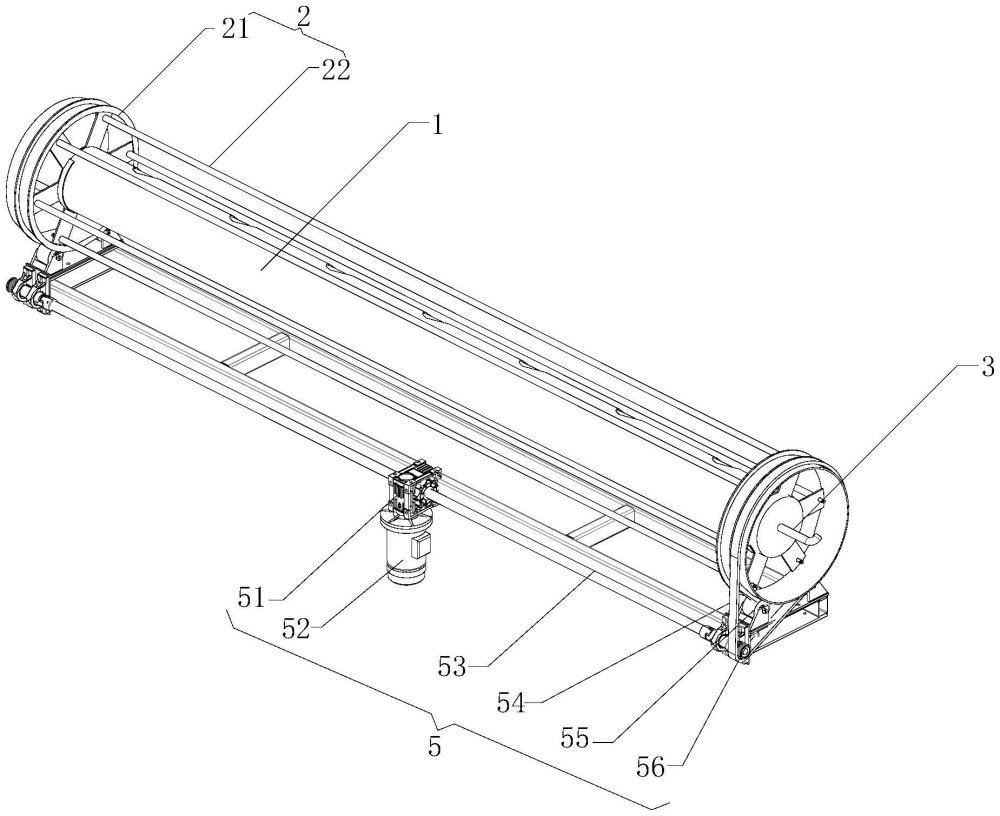

5、一种倒置式栽培装置，包括基质培植内管以及鼠笼式外管体；

6、所述鼠笼式外管体包括端轮、连杆以及透明薄膜；

7、所述端轮设置有两组，左右相对设置，两组所述端轮相互靠近一端均设置有对接管；

8、所述连杆设置有多根，多根所述连杆呈环形阵列设置在两组所述端轮间，并形成镂空外管结构；

9、所述透明薄膜包裹在所述连杆组成的镂空外管结构上；

10、所述基质培植内管的两端通过管箍分别与对应所述端轮上的对接管相连接，且套设在所述镂空外管结构内。

11、优选的，还包括进水管和出水管，所述进水管和出水管分别连接对应的所述端轮，且连通所述基质培植内管。

12、优选的，还包括旋转机构，所述旋转机构连接所述鼠笼式外管体，用于驱动鼠笼式外管体旋转。

13、优选的，所述旋转机构包括底架、托辊、电机、减速机、驱动轴以及主动轮；

14、所述底架设置在所述鼠笼式外管体的正下方，所述底架两端表面上均设置设置有两组所述托辊，所述端轮设置在两组所述托辊间，且所述端轮表面开设有与所述托辊相适配的环形辊道；

15、所述电机通过减速机连接所述驱动轴；

16、所述驱动轴的两端均安装有所述主动轮；

17、所述主动轮通过同步带连接对应的所述端轮。

18、优选的，还包括升降机构，所述升降机构设置在所述底架底部，用于调节底架的离地高度。

19、一种倒置式栽培装置的使用方法，基质培植内管内部填充有机质肥，藤蔓类蔬果种子播种在基质培植内管内，藤蔓类蔬果生长出的蔓枝延伸至鼠笼式外管体外，在升降机构的作用下，基质培植内管和鼠笼式外管体能够提升至一定高度，延伸至鼠笼式外管体外的蔓枝能够实现自动落蔓，采摘果蔬后的蔓枝可以通过旋转机构带动鼠笼式外管体旋转，实现自动卷蔓。

20、(三)有益效果

21、本发明的有益效果在于：采用上述技术方案，采用双筒夹套结构，实现轻量化设计，可选择适合的品种和基质肥料，适时调节果蔬生长的高度，满足适宜的光照和空气流通条件，实现自动卷蔓，方便充填有机肥基质、种植以及采摘等作业流程，果蔬采摘后的茎蔓自动收卷缠绕于鼠笼式外管体上，可实现果菜茎蔓的自动卷蔓，并取消吊蔓、落蔓、疏蔓等作业环节，大幅度降低人工成本。

1.一种倒置式栽培装置，其特征在于，包括基质培植内管以及鼠笼式外管体；

2.根据权利要求1所述的一种倒置式栽培装置，其特征在于，还包括进水管和出水管，所述进水管和出水管分别连接对应的所述端轮，且连通所述基质培植内管。

3.根据权利要求1所述的一种倒置式栽培装置，其特征在于，还包括旋转机构，所述旋转机构连接所述鼠笼式外管体，用于驱动鼠笼式外管体旋转。

4.根据权利要求3所述的一种倒置式栽培装置，其特征在于，所述旋转机构包括底架、托辊、电机、减速机、驱动轴以及主动轮；

5.根据权利要求3所述的一种倒置式栽培装置，其特征在于，还包括升降机构，所述升降机构设置在所述底架底部，用于调节底架的离地高度。

6.一种基于权利要求1-5任一所述的倒置式栽培装置的使用方法，其特征在于，基质培植内管内部填充有机质肥，无限生长型高秧爬蔓果蔬如黄瓜、西红柿等蔬果种子播种在基质培植内管内，藤蔓类蔬果生长出的蔓枝延伸至鼠笼式外管体外，在升降机构的作用下，基质培植内管和鼠笼式外管体能够提升至一定高度，延伸至鼠笼式外管体外的蔓枝能够实现自动落蔓，采摘果蔬后的蔓枝可以通过旋转机构带动鼠笼式外管体旋转，实现自动卷蔓。
