一种市政绿化用洒水装置的制作方法

本技术涉及建园林绿化领域，尤其涉及一种市政绿化用洒水装置。

背景技术：

1、市政绿化是指在城市范围内通过植被的引入和管理，改善城市环境，提高城市居民的生活质量，促进城市可持续发展的过程，市政绿化包括城市公园、绿道、街头绿化、广场绿化等多种形式，旨在营造宜人的城市环境，提供休闲、娱乐和社交空间，为了维护市政绿化的生机，需要经常对其进行洒水处理，从而确保其持续发展。

2、经检索在公告号为：cn213153256u中公开了一种市政园林绿化洒水车用洒水装置，包括支撑板，所述支撑板上表面一侧连接有水箱，所述支撑板上表面另一侧连接有转动座，所述转动座内侧壁连接有伸缩杆，所述伸缩杆顶端连接有喷头，所述伸缩杆外侧壁设有水管，所述伸缩杆外侧壁设有调节机构；通过调节箱，连接杆和弹簧的设置，达到对水管长度进行自动调节的效果，不会使水管与地面接触变得脏污，给工作人员的清理工作造成不便，通过第一过滤板和过滤箱的设置，使水管外侧壁连接的过滤箱内部的三个过滤板可对流经水流中的杂物进行过滤，不会造成喷头堵塞的情况，防止因喷头的堵塞引发水管的炸管对工作人员的人身安全造成威胁，该申请中在洒水装置不使用时，没有对喷头及水管进行保护处理，从而导致其可能受到损坏，致使后续维护成本增加。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种市政绿化用洒水装置，旨在改善现有的洒水装置不使用时，没有对喷头及水管进行保护处理，从而导致其可能受到损坏的问题。

2、为实现上述目的，本实用新型提供了如下技术方案：一种市政绿化用洒水装置，包括板车，所述板车顶部一侧固定连接有清洁箱，所述清洁箱内部一侧固定连接有电动机一，所述电动机一输出端固定连接有正反牙丝杆，所述正反牙丝杆一端转动连接在所述清洁箱内部，所述清洁箱内部两侧均滑动连接有活动门，两侧所述活动门顶部均固定连接有移动杆，两侧所述移动杆内部均螺纹连接在所述正反牙丝杆外壁，所述清洁箱内部一侧开设有滑槽，所述活动门顶部固定连接有连接板，所述连接板外壁一侧转动连接有滚轮，所述滚轮滑动连接在所述滑槽内部，所述板车外壁设置有移动组件。

3、进一步地，所述移动组件包括车轮和把手，所述车轮外壁一侧转动连接在所述板车外壁，所述把手外壁一侧固定连接在所述板车外壁一侧。

4、进一步地，所述板车顶部一侧固定连接有蓄水箱，所述蓄水箱外壁一侧固定连接在所述清洁箱外壁一侧。

5、进一步地，所述清洁箱内部一侧转动连接有上下对称的齿轮一，上下对称的所述齿轮一相啮合。

6、进一步地，所述清洁箱内部一侧固定连接有电动机二，一侧所述齿轮一内部固定连接在所述电动机二输出端。

7、进一步地，所述齿轮一外壁一侧固定连接有转动杆一，所述转动杆一一侧转动连接有转动杆二，所述转动杆二一侧固定连接有齿轮二，所述齿轮二外壁转动连接有连接块，所述连接块外壁一侧转动连接有齿轮三，所述齿轮三与所述齿轮二相啮合。

8、进一步地，所述齿轮三外壁一侧固定连接有传动杆一，所述传动杆一一侧转动连接有传动杆二，所述传动杆二一侧固定连接有辅助齿轮，所述辅助齿轮外壁一侧转动连接有固定板。

9、进一步地，所述清洁箱内部一侧固定连接有水泵，所述水泵输入端固定连接在所述蓄水箱内部，所述水泵输出端固定连接有水管，所述水管一端固定连接在喷头内部。

10、本实用新型具有如下有益效果：

11、1、本实用新型中，由电动机一带动正反牙丝杆转动，从而带动移动杆移动，再由移动杆带动活动门滑动，从而实现活动门的打开与闭合，解决了喷头及水管裸露在外容易受损的问题，提高了该设备的防护性，从而降低了设备的维护成本。

12、2、本实用新型中，由电动机二带动一侧齿轮一转动，从而使转动杆一与转动杆二展开，并带动齿轮二转动，再由齿轮二驱动齿轮三转动，从而使传动杆一与喷头展开，使固定板带动喷头延伸至绿化区域，解决了喷头不便延伸至绿化区域的问题，提高了该设备使用的便捷性。

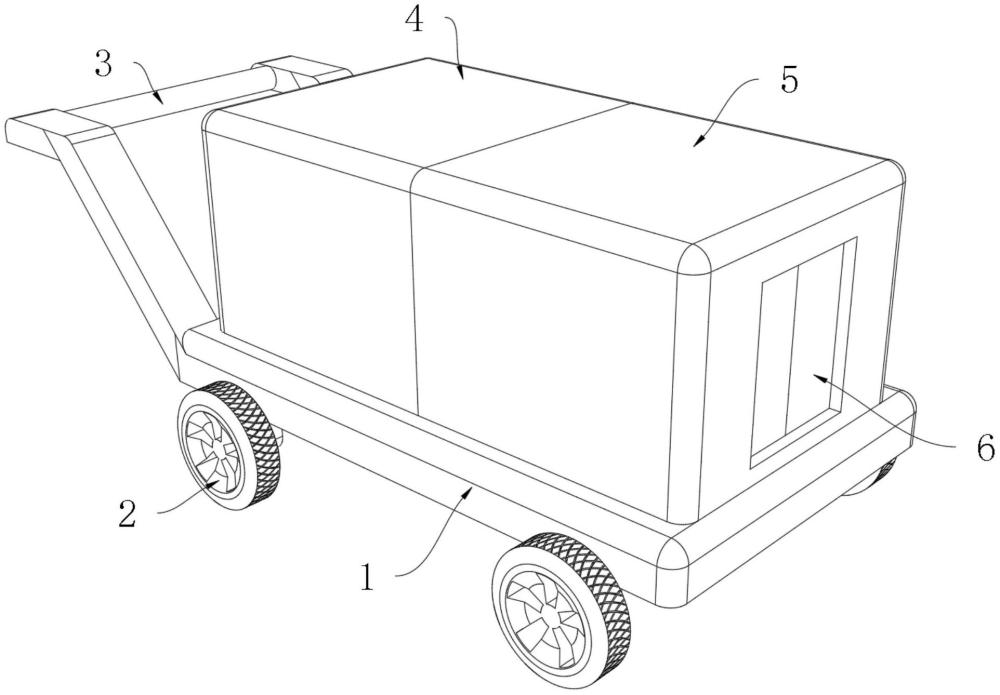

1.一种市政绿化用洒水装置，包括板车(1)，其特征在于：所述板车(1)顶部一侧固定连接有清洁箱(5)，所述清洁箱(5)内部一侧固定连接有电动机一(7)，所述电动机一(7)输出端固定连接有正反牙丝杆(8)，所述正反牙丝杆(8)一端转动连接在所述清洁箱(5)内部，所述清洁箱(5)内部两侧均滑动连接有活动门(6)，两侧所述活动门(6)顶部均固定连接有移动杆(9)，两侧所述移动杆(9)内部均螺纹连接在所述正反牙丝杆(8)外壁，所述清洁箱(5)内部一侧开设有滑槽(10)，所述活动门(6)顶部固定连接有连接板(11)，所述连接板(11)外壁一侧转动连接有滚轮(12)，所述滚轮(12)滑动连接在所述滑槽(10)内部，所述板车(1)外壁设置有移动组件。

2.根据权利要求1所述的一种市政绿化用洒水装置，其特征在于：所述移动组件包括车轮(2)和把手(3)，所述车轮(2)外壁一侧转动连接在所述板车(1)外壁，所述把手(3)外壁一侧固定连接在所述板车(1)外壁一侧。

3.根据权利要求1所述的一种市政绿化用洒水装置，其特征在于：所述板车(1)顶部一侧固定连接有蓄水箱(4)，所述蓄水箱(4)外壁一侧固定连接在所述清洁箱(5)外壁一侧。

4.根据权利要求3所述的一种市政绿化用洒水装置，其特征在于：所述清洁箱(5)内部一侧转动连接有上下对称的齿轮一(18)，上下对称的所述齿轮一(18)相啮合。

5.根据权利要求4所述的一种市政绿化用洒水装置，其特征在于：所述清洁箱(5)内部一侧固定连接有电动机二(16)，一侧所述齿轮一(18)内部固定连接在所述电动机二(16)输出端。

6.根据权利要求5所述的一种市政绿化用洒水装置，其特征在于：所述齿轮一(18)外壁一侧固定连接有转动杆一(20)，所述转动杆一(20)一侧转动连接有转动杆二(21)，所述转动杆二(21)一侧固定连接有齿轮二(22)，所述齿轮二(22)外壁转动连接有连接块(17)，所述连接块(17)外壁一侧转动连接有齿轮三(23)，所述齿轮三(23)与所述齿轮二(22)相啮合。

7.根据权利要求6所述的一种市政绿化用洒水装置，其特征在于：所述齿轮三(23)外壁一侧固定连接有传动杆一(24)，所述传动杆一(24)一侧转动连接有传动杆二(25)，所述传动杆二(25)一侧固定连接有辅助齿轮(26)，所述辅助齿轮(26)外壁一侧转动连接有固定板(19)。

8.根据权利要求3所述的一种市政绿化用洒水装置，其特征在于：所述清洁箱(5)内部一侧固定连接有水泵(13)，所述水泵(13)输入端固定连接在所述蓄水箱(4)内部，所述水泵(13)输出端固定连接有水管(14)，所述水管(14)一端固定连接在喷头(15)内部。
