一种苗木种植用的压土装置的制作方法

本技术涉及苗木种植，特别涉及一种苗木种植用的压土装置。

背景技术：

1、苗木在早期种植时，需要先在苗圃中进行育苗种植，等到苗木具有一定的生长能力后，再进一步进行户外移栽，然而，苗木在育苗穴盘内进行生长培养时，会因为土壤松弛，缺少压合力，导致苗木不易生根，因此，需要利用压土装置对苗木两侧的土进行压实。

2、现有的压土装置在使用的时候，不方便根据种植盆的直径大小来调节压块之间的距离，在压土的时候还需要根据压块的位置来调整种植盆的位置，操作非常的麻烦，并且在使压块转动的时候，还需要人们手动控制其转动，压土的效率较低，为了解决现有技术的不足，我们提出一种苗木种植用的压土装置。

技术实现思路

1、本实用新型的主要目的在于提供一种苗木种植用的压土装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种苗木种植用的压土装置,包括上台板，所述上台板的中间设置有转动盘，所述转动盘的中间设置有滑动槽，所述滑动槽的中间设置有两组滑动块，两组所述滑动块的中间均设置有丝杆，所述丝杆之间设置有连接管，两组所述的端头均设置有支撑架，一组所述支撑架的后端设置有一号电机，所述转动盘的下方外壁设置有齿轮环，所述齿轮环的侧壁设置有驱动齿轮，所述驱动齿轮的上端设置有二号电机。

4、优选的，两组所述滑动块的下端均设置有电动伸缩杆，所述电动伸缩杆的下端设置有压板，所述转动盘的下端设置有四组支撑柱，所述支撑柱的下端设置有放置板，所述放置板的上端外表面两侧设置有两组固定块，所述固定块的前端设置有螺纹套管，所述螺纹套管的前端设置有螺纹杆，所述螺纹杆的前端设置有固定夹块，所述固定夹块与固定块之间还设置有两组平衡伸缩杆，所述固定块的后端设置有三号电机。

5、优选的，所述滑动块通过设置的滑动槽与转动盘滑动连接，所述转动盘与上台板之间设置有转动槽，所述转动盘通过设置的转动槽与上台板转动连接，所述滑动块与丝杆之间设置有螺纹接口，所述滑动块通过设置的螺纹接口与丝杆可拆卸连接，两组所述丝杆的螺纹呈相反方向，两组所述丝杆之间通过设置的连接管可拆卸连接。

6、优选的，所述丝杆与支撑架之间设置有转动轴承，所述丝杆通过设置的转动轴承与支撑架转动连接，一组所述丝杆与一号电机之间设置有连接口，所述丝杆通过设置的连接口与一号电机可拆卸连接，所述二号电机与上台板之间设置有安装接口，所述二号电机通过设置的安装接口与上台板可拆卸连接。

7、优选的，所述电动伸缩杆与滑动块之间设置有安装接口，所述电动伸缩杆通过设置的连接口与滑动块可拆卸连接，所述压板通过设置的电动伸缩杆与滑动块活动连接。

8、优选的，所述螺纹套管与固定块之间设置有转动轴承，所述螺纹套管通过设置的转动轴承与固定块转动连接，所述螺纹杆与螺纹套管之间设置有螺纹接口，所述螺纹杆通过设置的螺纹接口与螺纹套管可拆卸连接，所述螺纹套管与三号电机之间设置有连接口，所述螺纹套管通过设置的连接口与三号电机可拆卸连接。

9、有益效果

10、与现有技术相比，本实用新型具有如下有益效果：

11、1、本实用新型中，通过设置的转动盘、滑动槽、滑动块、丝杆以及齿轮环，装置可以实现对压板的位置进行自动调节，调节压板之间的距离或者压板的转动的位置，让其适用范围更广，可调节性更强，对于不同尺寸的种植盆都可以进行压土操作，不需要人们手动对其进行控制，操作更加的方便快捷，一号电机启动，带动两组丝杆在支撑架的的侧壁转动，转动的时候，不同的滑动块在丝杆的外壁进行相对方向或者相反方向的移动，同时在滑动槽的中间滑动，带动下方的压板移动，便可以调节压板之间的距离，二号电机启动，带动下端的驱动齿轮转动，驱动齿轮转动的时候，通过齿轮环带动转动盘在上台板的中间转动，便可以使压板进行转动，对种植盆的不同位置进行压土，操作过程非常的自动化，且效率更高。

12、本实用新型中，通过设置的固定块以及固定夹块，装置可以对种植盆进行固定，防止装置在进行压土操作的时候，种植盆发生滑动，导致压土装置压坏苗木或者盆体，造成损失，将种植盆放在放置板的上端，放在两组固定夹块之间，然后三号电机启动，带动固定块前端的螺纹套管转动，螺纹套管转动的时候，螺纹杆会在螺纹套管的前端前后移动，进而带动固定夹块进行前后移动，两组固定夹块向中间移动便可以将种植盆进行固定，不会在压土的时候发生位移。

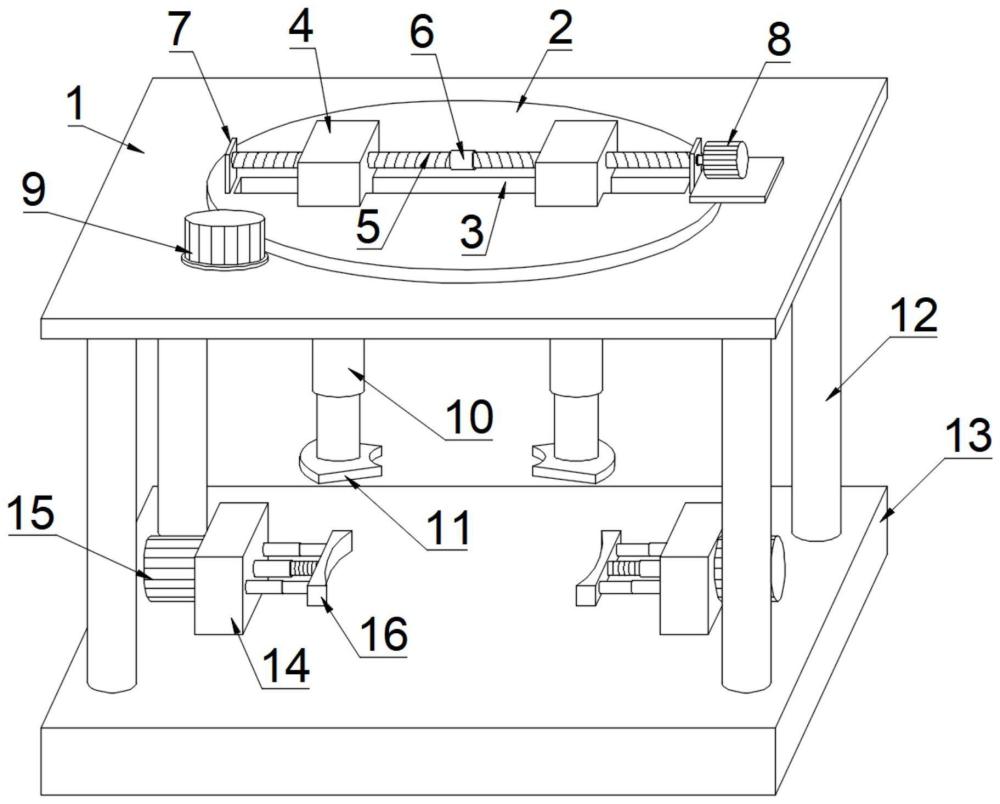

1.一种苗木种植用的压土装置，包括上台板（1），其特征在于：所述上台板（1）的中间设置有转动盘（2），所述转动盘（2）的中间设置有滑动槽（3），所述滑动槽（3）的中间设置有两组滑动块（4），两组所述滑动块（4）的中间均设置有丝杆（5），所述丝杆（5）之间设置有连接管（6），两组所述丝杆（5）的端头均设置有支撑架（7），一组所述支撑架（7）的后端设置有一号电机（8），所述转动盘（2）的下方外壁设置有齿轮环（17），所述齿轮环（17）的侧壁设置有驱动齿轮（18），所述驱动齿轮（18）的上端设置有二号电机（9）。

2.根据权利要求1所述的一种苗木种植用的压土装置，其特征在于：两组所述滑动块（4）的下端均设置有电动伸缩杆（10），所述电动伸缩杆（10）的下端设置有压板（11），所述转动盘（2）的下端设置有四组支撑柱（12），所述支撑柱（12）的下端设置有放置板（13），所述放置板（13）的上端外表面两侧设置有两组固定块（14），所述固定块（14）的前端设置有螺纹套管（20），所述螺纹套管（20）的前端设置有螺纹杆（19），所述螺纹杆（19）的前端设置有固定夹块（16），所述固定夹块（16）与固定块（14）之间还设置有两组平衡伸缩杆（21），所述固定块（14）的后端设置有三号电机（15）。

3.根据权利要求1所述的一种苗木种植用的压土装置，其特征在于：所述滑动块（4）通过设置的滑动槽（3）与转动盘（2）滑动连接，所述转动盘（2）与上台板（1）之间设置有转动槽，所述转动盘（2）通过设置的转动槽与上台板（1）转动连接，所述滑动块（4）与丝杆（5）之间设置有螺纹接口，所述滑动块（4）通过设置的螺纹接口与丝杆（5）可拆卸连接，两组所述丝杆（5）的螺纹呈相反方向，两组所述丝杆（5）之间通过设置的连接管（6）可拆卸连接。

4.根据权利要求1所述的一种苗木种植用的压土装置，其特征在于：所述丝杆（5）与支撑架（7）之间设置有转动轴承，所述丝杆（5）通过设置的转动轴承与支撑架（7）转动连接，一组所述丝杆（5）与一号电机（8）之间设置有连接口，所述丝杆（5）通过设置的连接口与一号电机（8）可拆卸连接，所述二号电机（9）与上台板（1）之间设置有安装接口，所述二号电机（9）通过设置的安装接口与上台板（1）可拆卸连接。

5.根据权利要求2所述的一种苗木种植用的压土装置，其特征在于：所述电动伸缩杆（10）与滑动块（4）之间设置有安装接口，所述电动伸缩杆（10）通过设置的连接口与滑动块（4）可拆卸连接，所述压板（11）通过设置的电动伸缩杆（10）与滑动块（4）活动连接。

6.根据权利要求2所述的一种苗木种植用的压土装置，其特征在于：所述螺纹套管（20）与固定块（14）之间设置有转动轴承，所述螺纹套管（20）通过设置的转动轴承与固定块（14）转动连接，所述螺纹杆（19）与螺纹套管（20）之间设置有螺纹接口，所述螺纹杆（19）通过设置的螺纹接口与螺纹套管（20）可拆卸连接，所述螺纹套管（20）与三号电机（15）之间设置有连接口，所述螺纹套管（20）通过设置的连接口与三号电机（15）可拆卸连接。
