一种拔脱式挡弹闭锁机构、弹体发射装置及方法

本发明涉及弹体发射，尤其涉及一种拔脱式挡弹闭锁机构、弹体发射装置及方法。

背景技术：

1、在弹体发射领域中，挡弹闭锁机构应用十分广泛，其主要承担着锁定和解锁弹体的功能。挡弹闭锁机构是发射系统的重要组成部分，其作用是在发射和载弹行军时，将火箭弹可靠地固定在发射筒内的一定位置上，以防止火箭弹由于重力、振动惯性力、气流作用力等而产生移动、跳动甚至脱落掉弹。挡弹闭锁机构关系到火箭弹发射、行军的安全性和射击精度，要求其对火箭弹定位可靠且性能稳定。

2、现有的挡弹闭锁机构根据工作方式的不同主要分为手动式和自动式两种，其中，自动式一般采用驱动油缸为动力源进行自动式解锁和锁紧，其系统结构复杂。手动式挡弹闭锁机构的解锁力较大、解锁力控制难度较大，且弹体发射需要克服该较大的解锁力，将对弹载设备产生一定干扰，严重时影响发射精度和飞行稳定性。

技术实现思路

1、本发明的目的在于提供一种拔脱式挡弹闭锁机构、弹体发射装置及方法，能实现解锁力精确控制的同时保证弹体发射稳定性，满足安全可靠的使用需求。

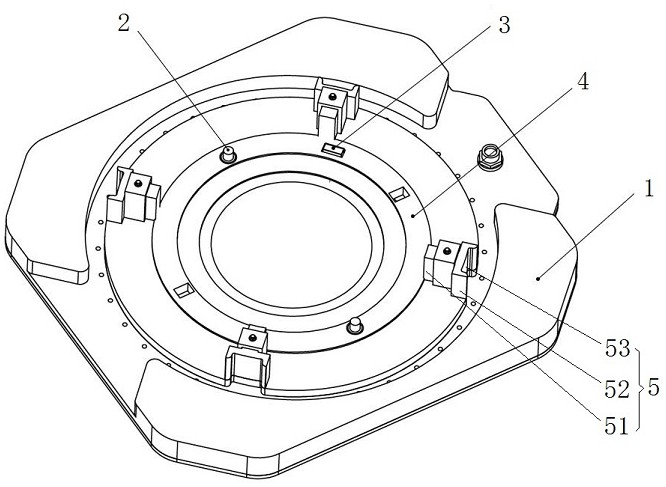

2、本发明的技术方案是：一种拔脱式挡弹闭锁机构，包括法兰盘、闭锁件和插拔件，所述法兰盘中部设有通孔，所述通孔处连接有支架，所述通孔的侧壁上径向设有一个固定座，所述通孔处安装有托盘，所述托盘置于固定座的上表面；所述插拔件的一端安装于固定座上形成第一连接端，所述插拔件的另一端伸出至托盘的上方外部形成用于与弹体连接的第二连接端；所述第一连接端和第二连接端之间设有通过外力使其断裂的第一断裂结构；

3、所述闭锁件的一端安装在支架内形成第三连接端，所述闭锁件的另一端伸出所述托盘的上方外部形成用于与弹体连接的第四连接端；所述第三连接端和第四连接端之间设有通过外力使其断裂的第二断裂结构。

4、优选的，所述固定座包括上板和连接于所述上板下方的下板；所述插拔件包括锁紧螺杆、插拔杆和插拔块，所述锁紧螺杆的下端与下板螺纹连接形成第一连接端，所述锁紧螺杆的上端铰接所述插拔杆，所述插拔杆的上端连接所述插拔块，所述插拔块伸出上板的外侧形成第二连接端，所述插拔杆上设有所述第一断裂结构。

5、优选的，所述插拔块的两端凸伸设有剪切端部，所述剪切端部置于下板的下方，所述剪切端部形成所述第一断裂结构。

6、优选的，所述剪切端部与下板之间形成有调整间隙s。

7、优选的，所述闭锁件包括第一杆和第二杆，所述第一杆的下端通过紧固件安装于支架内形成第三连接端，所述第二杆上端形成所述第四连接端，所述第一杆和第二杆之间设有环槽，所述环槽形成第二断裂结构。

8、优选的，所述环槽的两个侧壁为斜面，使环槽的截面形成外大内小的梯形。

9、优选的，所述拔脱式挡弹闭锁机构还包括适配块，所述托盘上表面设有安装架，所述适配块的一端连接于安装架内，所述适配块另一端设有用于与发射装置中的轨道适配的滑槽。

10、优选的，所述安装架内部设有安装腔，所述安装腔径向贯通安装架的两端，所述适配块包括相连的矩形块和c形块，所述矩形块置于所述安装腔中与安装架的顶部连接，所述c形块上形成所述滑槽。

11、本发明还提供一种弹体发射装置，包括弹体和上述的拔脱式挡弹闭锁机构，所述弹体置于托盘上，所述第二连接端和第四连接端与所述弹体连接。

12、本发明还提供一种弹体发射方法，采用上述的弹体发射装置进行，包括：

13、向所述法兰盘的下部施加高压气体，所述高压气体通过所述通孔作用于托盘上，托盘受力带动弹体上移；弹体上移对闭锁件和插拔件产生向上的拉力；随着该拉力逐渐增大，迫使第一断裂结构和第二断裂结构断裂，第二连接端和第四连接端随弹体向外射出。

14、与相关技术相比，本发明的有益效果为：

15、一、本发明的拔脱式挡弹闭锁机构采用断裂的方式实现解锁，且断裂是在弹体发射过程中实现，能够保证解锁力控制的准确性以及可靠性；

16、二、断裂结构采用环槽，保证弹体向外发射过程中产生的拉力在环槽处产生应力集中，使环槽产生断裂，断裂位置可控；

17、三、本发明将法兰盘、闭锁件和插拔件进行合理设计，使拔脱式挡弹闭锁机构整体结构更加紧凑，在保证工作稳定性的同时缩小了机构体积，适用于更小空间发射装置的使用。

1.一种拔脱式挡弹闭锁机构，其特征在于，包括法兰盘、闭锁件和插拔件，所述法兰盘中部设有通孔，所述通孔处连接有支架，所述通孔的侧壁上径向设有一个固定座，所述通孔处安装有托盘，所述托盘置于固定座的上表面；所述插拔件的一端安装于固定座上形成第一连接端，所述插拔件的另一端伸出至托盘的上方外部形成用于与弹体连接的第二连接端；所述第一连接端和第二连接端之间设有通过外力使其断裂的第一断裂结构；

2.根据权利要求1所述的拔脱式挡弹闭锁机构，其特征在于，所述固定座包括上板和连接于所述上板下方的下板；所述插拔件包括锁紧螺杆、插拔杆和插拔块，所述锁紧螺杆的下端与下板螺纹连接形成第一连接端，所述锁紧螺杆的上端铰接所述插拔杆，所述插拔杆的上端连接所述插拔块，所述插拔块伸出上板的外侧形成第二连接端，所述插拔杆上设有所述第一断裂结构。

3.根据权利要求2所述的拔脱式挡弹闭锁机构，其特征在于，所述插拔块的两端凸伸设有剪切端部，所述剪切端部置于下板的下方，所述剪切端部形成所述第一断裂结构。

4.根据权利要求3所述的拔脱式挡弹闭锁机构，其特征在于，所述剪切端部与下板之间形成有调整间隙s。

5.根据权利要求1所述的拔脱式挡弹闭锁机构，其特征在于，所述闭锁件包括第一杆和第二杆，所述第一杆的下端通过紧固件安装于支架内形成第三连接端，所述第二杆上端形成所述第四连接端，所述第一杆和第二杆之间设有环槽，所述环槽形成第二断裂结构。

6.根据权利要求5所述的拔脱式挡弹闭锁机构，其特征在于，所述环槽的两个侧壁为斜面，使环槽的截面形成外大内小的梯形。

7.根据权利要求1所述的拔脱式挡弹闭锁机构，其特征在于，还包括适配块，所述托盘上表面设有安装架，所述适配块的一端连接于安装架内，所述适配块另一端设有用于与发射装置中的轨道适配的滑槽。

8.根据权利要求7所述的拔脱式挡弹闭锁机构，其特征在于，所述安装架内部设有安装腔，所述安装腔径向贯通安装架的两端，所述适配块包括相连的矩形块和c形块，所述矩形块置于所述安装腔中与安装架的顶部连接，所述c形块上形成所述滑槽。

9.一种弹体发射装置，包括弹体，其特征在于，还包括如权利要求1-8任一项所述的拔脱式挡弹闭锁机构，所述弹体置于托盘上，所述第二连接端和第四连接端与所述弹体连接。

10.一种弹体发射方法，采用如权利要求9所述的弹体发射装置进行，其特征在于，包括：
