避免产生气泡的夹胶玻璃贴合装置的制作方法

本技术涉及玻璃制造，具体为避免产生气泡的夹胶玻璃贴合装置。

背景技术：

1、夹层玻璃是由两片或多片玻璃，之间夹了一层或多层有机聚合物中间膜，经过特殊的高温预压（或抽真空）及高温高压工艺处理后，使玻璃和中间膜永久粘合为一体的复合玻璃产品，目前市场上使用的加工方法分为湿法夹胶和干法夹胶，干法夹胶钢化玻璃，就是在两块玻璃之间夹层以聚乙烯醇缩丁醛为主要成分的pvb胶片，pvb胶片铺贴在底层玻璃顶面与底部玻璃对齐后，再覆盖顶层玻璃与其对齐，对齐后再经高温高压固定成形，形成夹胶玻璃的成品。

2、现在的夹胶玻璃在生产时常常需要两个或多个工人配合将pvb胶片与要加工的玻璃对齐，以保证夹胶玻璃的粘接质量，但多个人工配合增加劳动强度的同时也增加劳动成本。

技术实现思路

1、本实用新型提供避免产生气泡的夹胶玻璃贴合装置，可以有效解决上述背景技术中现在的夹胶玻璃在生产时常常需要两个或多个工人配合将pvb胶片与要加工的玻璃对齐，以保证夹胶玻璃的粘接质量，但多个人工配合增加劳动强度的同时也增加劳动成本的问题。

2、为实现上述目的，本实用新型提供如下技术方案：避免产生气泡的夹胶玻璃贴合装置，包括安装架，所述安装架顶部均匀转动安装有送料滚轮，所述安装架底部一端安装有双向电机，所述双向电机输出端连接有调节丝杆，所述安装架两侧安装有支撑滑杆，两个所述调节丝杆两端通过螺纹连接有调节板，所述调节板两侧连接有连接板，所述连接板底部与相邻支撑滑杆之间滑动连接；

3、所述调节板一侧顶部安装有缓冲杆，所述缓冲杆内部顶端滑动连接有阻尼滑杆，所述阻尼滑杆一端与缓冲杆内部之间连接有缓冲弹簧，所述阻尼滑杆另一端连接有定位挡板，所述定位挡板一侧两端连接有平衡滑杆，所述平衡滑杆与相邻连接板顶部滑动连接，所述定位挡板一端焊接有对角板。

4、优选的，所述双向电机输入端与外部电源输出端电性连接，所述支撑滑杆外侧为光滑曲面。

5、优选的，所述阻尼滑杆外侧与缓冲杆内侧相贴合，所述阻尼滑杆和平衡滑杆外侧为光滑曲面。

6、优选的，所述安装架一端两侧安装有安装座，两个相邻所述安装座底部之间转动安装有下粘尘辊，所述安装座顶部开设有升降滑轨，所述升降滑轨内部滑动安装有升降滑块，两个相邻所述升降滑块之间转动安装有上粘尘辊，所述升降滑轨顶部通过螺纹连接有升降丝杆，所述升降丝杆底部与升降滑块顶部转动连接。

7、优选的，所述升降滑块一侧安装有指针，所述安装座一侧安装有刻度尺。

8、优选的，所述升降滑块横截面形状为十字形，所述升降滑块与升降滑轨之间的接触面均为光滑面。

9、与现有技术相比，本实用新型的有益效果：

10、1、设置有双向电机、调节丝杆、支撑滑杆、调节板、连接板、缓冲杆、阻尼滑杆、缓冲弹簧、定位挡板、平衡滑杆和对角板，将要加工的玻璃移动到两个定位挡板中间，使玻璃一端贴合对角板，在支撑滑杆的支撑下，双向电机带动调节丝杆两端的调节板和连接板相互靠近，当一侧的定位挡板侧面贴合玻璃一侧，另一侧定位挡板侧面没有贴合玻璃另一侧时，贴合玻璃一侧的定位挡板上的阻尼滑杆往缓冲杆内部收缩压缩缓冲弹簧，另一侧的定位挡板继续推进，直至该定位挡板接触玻璃一侧时双向电机停止运行，缓冲弹簧对定位挡板的夹持力进行缓冲，防止定位挡板损伤玻璃，两侧的定位挡板相对面均贴合玻璃两侧且玻璃一端的两个角卡在对角板与定位挡板的连接处，只需一个工作人员将pvb胶片放置在玻璃顶面，利用定位挡板和对角板对pvb进行定位，无需多个工作人员操作，节省劳动力和劳动成本。

11、2、设置有安装座、下粘尘辊、升降滑轨、升降滑块、上粘尘辊、升降丝杆、指针和刻度尺，根据要加工玻璃的厚度旋转升降丝杆，在螺纹连接下，升降丝杆旋转带动升降滑块在升降滑轨内部移动，观察指针指向刻度尺的位置，使下粘尘辊顶部与上粘尘辊底部之间的距离与玻璃的厚度相等，玻璃在送料滚轮顶部移动，当玻璃穿过下粘尘辊顶部与上粘尘辊底部时，将玻璃两面的灰尘吸附，在后续加工时避免气泡的产生，无需人工清洁玻璃表面，减少劳动强度。

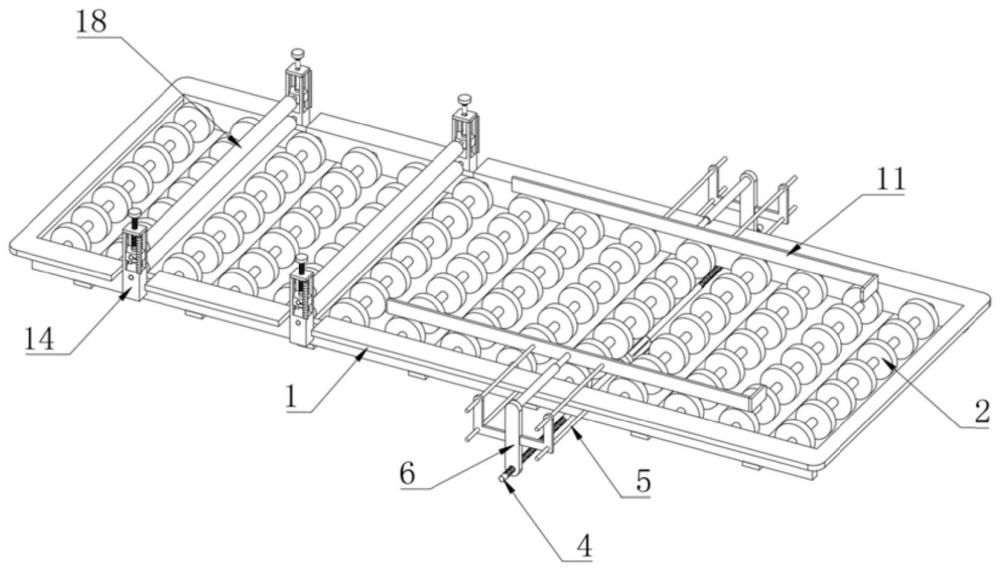

1.避免产生气泡的夹胶玻璃贴合装置，包括安装架（1），其特征在于，所述安装架（1）顶部均匀转动安装有送料滚轮（2），所述安装架（1）底部一端安装有双向电机（3），所述双向电机（3）输出端连接有调节丝杆（4），所述安装架（1）两侧安装有支撑滑杆（5），两个所述调节丝杆（4）两端通过螺纹连接有调节板（6），所述调节板（6）两侧连接有连接板（7），所述连接板（7）底部与相邻支撑滑杆（5）之间滑动连接；

2.根据权利要求1所述的避免产生气泡的夹胶玻璃贴合装置，其特征在于，所述双向电机（3）输入端与外部电源输出端电性连接，所述支撑滑杆（5）外侧为光滑曲面。

3.根据权利要求1所述的避免产生气泡的夹胶玻璃贴合装置，其特征在于，所述阻尼滑杆（9）外侧与缓冲杆（8）内侧相贴合，所述阻尼滑杆（9）和平衡滑杆（12）外侧为光滑曲面。

4.根据权利要求1所述的避免产生气泡的夹胶玻璃贴合装置，其特征在于，所述安装架（1）一端两侧安装有安装座（14），两个相邻所述安装座（14）底部之间转动安装有下粘尘辊（15），所述安装座（14）顶部开设有升降滑轨（16），所述升降滑轨（16）内部滑动安装有升降滑块（17），两个相邻所述升降滑块（17）之间转动安装有上粘尘辊（18），所述升降滑轨（16）顶部通过螺纹连接有升降丝杆（19），所述升降丝杆（19）底部与升降滑块（17）顶部转动连接。

5.根据权利要求4所述的避免产生气泡的夹胶玻璃贴合装置，其特征在于，所述升降滑块（17）一侧安装有指针（20），所述安装座（14）一侧安装有刻度尺（21）。

6.根据权利要求4所述的避免产生气泡的夹胶玻璃贴合装置，其特征在于，所述升降滑块（17）横截面形状为十字形，所述升降滑块（17）与升降滑轨（16）之间的接触面均为光滑面。
