包含基于乙烯的聚合物的多层膜的制作方法

本公开的实施方案整体涉及多层膜，并且更具体地涉及包含基于乙烯的聚合物的多层膜。

背景技术：

1、掺入各种材料(包括聚丙烯、聚酰胺和聚对苯二甲酸乙二醇酯)的多层膜广泛用于工业和消费产品中。在工业和消费产品中使用的此类膜通常需要足够的抗撕裂性，例如，以避免膜在托盘上的膜包裹过程期间破裂。层和材料的组合可允许膜的良好性能，但由于不同类型的材料彼此不可再循环相容，所以此类多层膜可能难以(如果不是不可能的话)一起再循环。随着对可持续且可再循环材料的需求继续上升，仍存在对可更容易再循环并且表现出期望的性能特性(诸如抗撕裂性)的多层膜的需求。

技术实现思路

1、本公开的实施方案通过提供多层膜来满足前述需求中的一种或多种需求，该多层膜表现出相当的或改善的抗撕裂性并且包括可再循环相容的基于乙烯的聚合物。多层膜在聚乙烯再循环流中可以是完全可再循环相容的，并且本发明多层膜的抗撕裂性能可以与不包含可再循环相容聚合物的其他多层膜相当或比其更好。不受理论的约束，除其他特征之外，当与现有膜结构相比时，在一些实施方案中，具有薄的第一芯层和特定的乙烯-丙烯共聚物的膜的结构导致令人惊讶地期望的抗撕裂性。

2、本文公开了多层膜。在一个方面，多层膜包括第一外层、第二外层和芯，该芯包括一个或多个芯层；其中芯定位在第一外层和第二外层之间；其中基于芯的总聚合物重量计，芯包含大于90重量％基于乙烯的聚合物；并且其中第一芯层包含乙烯-丙烯共聚物，该乙烯-丙烯共聚物包含60重量％至95重量％的乙烯单体和5重量％至40重量％的丙烯共聚单体，该乙烯-丙烯共聚物具有0.865g/cm3至0.920g/cm3的密度和至少0.5g/10min的熔体指数(i2)，并且其中基于芯的总重量计，芯包含小于40重量％的乙烯-丙烯共聚物。

3、在具体实施方式中更详细地描述了这些和其他实施方案。

1.一种多层膜，其包括：

2.根据任一项前述权利要求所述的多层膜，其中所述乙烯-丙烯共聚物的分子量分布mw/mn为1.5至5.0。

3.根据任一项前述权利要求所述的多层膜，其中所述乙烯-丙烯共聚物在40℃至100℃的温度范围之间在改进的共聚单体组成分布(iccd)洗脱曲线中具有单峰。

4.根据任一项前述权利要求所述的多层膜，其中所述乙烯-丙烯共聚物具有5至14的熔体流动比i10/i2。

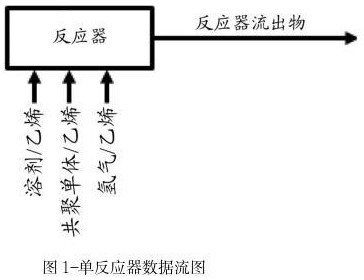

5.根据任一项前述权利要求所述的多层膜，其中所述乙烯-丙烯共聚物在包含单位点茂金属催化剂的催化剂组合物的存在下形成。

6.根据任一项前述权利要求所述的多层膜，其中所述第一芯层包含60重量％至100重量％的所述乙烯-丙烯共聚物。

7.根据任一项前述权利要求所述的多层膜，其中所述第一外层和所述第二外层包含密度小于0.930g/cc且熔体指数(i2)小于7g/10min的聚乙烯。

8.根据任一项前述权利要求所述的多层膜，其中所述芯包含100重量％的基于乙烯的聚合物。

9.根据任一项前述权利要求所述的多层膜，其中所述第一芯层的厚度小于所述多层膜的总厚度的30％。

10.根据任一项前述权利要求所述的多层膜，其中所述多层膜包括至少5层，包括所述第一外层、所述第二外层、所述第一芯层、第二芯层和第三芯层，其中所述第一芯层定位在所述第二芯层和所述第三芯层之间，并且所述第二芯层和所述第三芯层分别包含密度小于0.930g/cc且熔体指数(i2)小于7g/10min的聚乙烯。

11.根据任一项前述权利要求所述的多层膜，其中基于所述芯的总重量计，所述芯包含小于30重量％的乙烯-丙烯共聚物。

12.所述多层膜，其中基于所述多层膜的总重量计，所述多层膜包含至少95重量％的基于乙烯的聚合物。
