一种用于排爆车的防爆罐的制作方法

本技术涉及防爆，具体涉及一种用于排爆车的防爆罐。

背景技术：

1、防爆罐采用高强度的材料制造而成，其排爆性能优越，可以避免对周围人员的伤害，以及对贵重仪器、文物档案和特殊公共场所的损坏，目前市面上的防爆罐的通常处于静止状态的，即排爆人员在将爆炸物运送至防爆罐再放入排爆罐，该运送过程中，暴露的爆炸物具有很大威胁，不能够保证运送过程中爆炸物爆炸时对排爆人员和周围人员的安全，同时在排爆现场时，讲究时效性和功能性，即如何打开防爆罐，爆炸物在防爆罐内如何存放亦是值得去深究的。

2、因此，本实用新型提出一种用于排爆车的防爆罐。

技术实现思路

1、针对现有技术的不足，本实用新型提出一种用于排爆车的防爆罐，可以随排爆车靠近爆炸物，提高防爆罐的功能性，从而提高处理爆炸物时的安全性。

2、本实用新型的技术方案是这样实现的：

3、一种用于排爆车的防爆罐，包括防爆罐本体，所述防爆罐本体的内部开设有上端开口的防爆腔，所述防爆罐本体上对应开口位置处活动设置有防爆盖，所述防爆腔内对称设有旋转轴，所述防爆盖上设有与旋转轴相适配的支撑座，所述旋转轴连接有用于容纳爆炸物的可调式容纳机构；所述防爆罐本体的外侧壁上设有用于牵引防爆盖的启闭机构，所述防爆罐本体的底部设有车载安装底座。

4、优选的，所述启闭机构包括减速机、驱动电机、手轮、齿轮传动组和绕盘组，齿轮传动组包括主齿轮、第一副齿轮和第二副齿轮，驱动电机的输出轴通过主齿轮与减速机的输入轴传动连接，减速机的输出轴与绕盘组传动连接，绕盘组与防爆盖连接；所述第一副齿轮连接有用于检测主齿轮运动距离的位置传感器并与主齿轮传动连接；所述第二副齿轮与电磁制动器连接并与主齿轮传动连接；所述手轮和第二副齿轮设有用于提供手动输入扭矩传递至第二副齿轮的啮合结构并通过第二副齿轮与主齿轮传动连接。

5、优选的，所述绕盘组包括绕盘和滑轮组件，所述减速机的输出轴与绕盘传动连接，所述绕盘通过牵引绳与滑轮组件相连接。

6、优选的，所述减速机和驱动电机均设于安装座上，并通过安装座连接于防爆罐本体的外侧壁上。

7、优选的，所述容纳机构包括成对并呈对称设置的支撑架和内衬袋，所述支撑架上设有用于与旋转轴连接的定位板和若干个用于固定内衬袋的挂耳；所述支撑架上设有延伸部，所述延伸部滑动连接有固定件；所述内衬袋套设在支撑架和固定件围成的容纳腔内。

8、优选的，所述支撑架的延伸部设有供固定件滑动连接的滑杆，滑杆的延伸端设有限位梁。

9、优选的，所述固定件设有与滑杆相适配的滑块。

10、优选的，所述支撑架包括横梁和纵梁，所述纵梁连接于相邻的一对横梁之间。

11、优选的，所述定位板设于相邻的一对横梁之间；所述定位板上设有若干对用于与旋转轴连接的螺栓孔。

12、与现有技术相比，本实用新型具有以下优点：

13、采用本方案，防爆罐本体底部安装有车载安装底座可以随排爆车靠近疑似爆炸物，同时设有启闭装置，即可电动或手动操作，使防爆盖绕着旋转轴发生转正完成打开或者关闭的动作，同时，设有的可调式容纳机构与旋转轴连接，即可根据不同爆炸物来完成适配并适配防爆盖的启闭运动，较现有的固定设有的网状内衬和盘状内衬适配性更强，且对疑似爆炸物的包覆性和稳定性能力更好，可将疑似爆炸物稳定在防爆罐中心位置，进而实现随排爆车靠近爆炸物，提高防爆罐的功能性，从而提高处理爆炸物时的安全性。

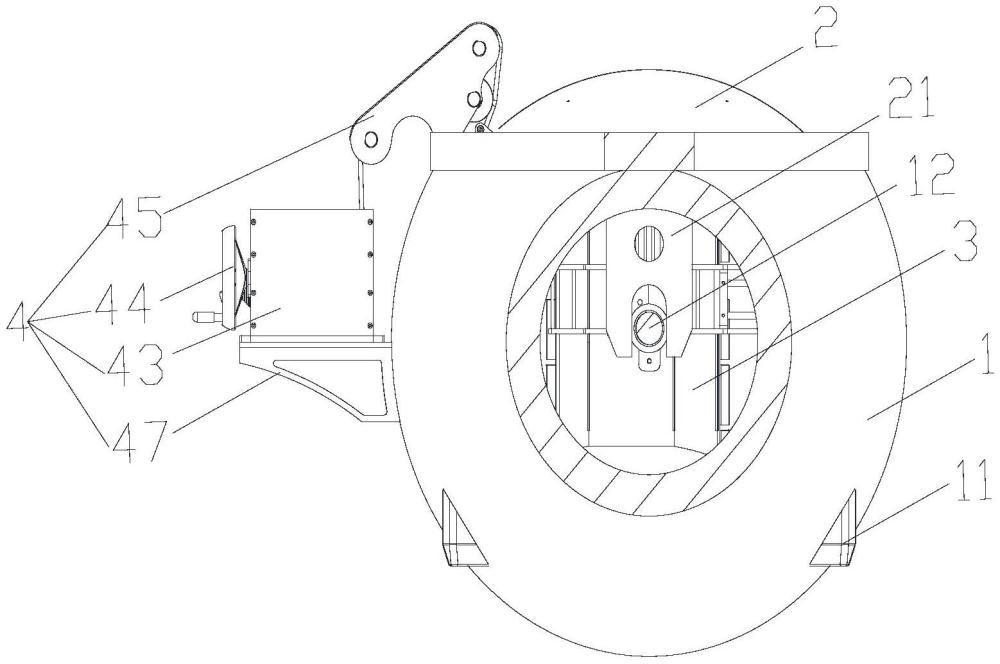

1.一种用于排爆车的防爆罐，其特征在于：包括防爆罐本体(1)，所述防爆罐本体(1)的内部开设有上端开口的防爆腔，所述防爆罐本体(1)上对应开口位置处活动设置有防爆盖(2)，所述防爆腔内对称设有旋转轴(12)，所述防爆盖(2)上设有与旋转轴(12)相适配的支撑座(21)，所述旋转轴(12)连接有用于容纳爆炸物的可调式容纳机构(3)；所述防爆罐本体(1)的外侧壁上设有用于牵引防爆盖(2)的启闭机构(4)，所述防爆罐本体(1)的底部设有车载安装底座(11)。

2.根据权利要求1所述的一种用于排爆车的防爆罐，其特征在于：所述启闭机构(4)包括减速机(43)、驱动电机(41)、手轮(44)、齿轮传动组(42)和绕盘组(45)，齿轮传动组(42)包括主齿轮(421)、第一副齿轮(422)和第二副齿轮(423)，驱动电机(41)的输出轴通过主齿轮(421)与减速机(43)的输入轴传动连接，减速机(43)的输出轴与绕盘组(45)传动连接，绕盘组(45)与防爆盖(2)连接；所述第一副齿轮(422)连接有用于检测主齿轮(421)运动距离的位置传感器并与主齿轮(421)传动连接；所述第二副齿轮(423)与电磁制动器(46)连接并与主齿轮(421)传动连接；所述手轮(44)和第二副齿轮(423)设有用于提供手动输入扭矩传递至第二副齿轮(423)的啮合结构(441)并通过第二副齿轮(423)与主齿轮(421)传动连接。

3.根据权利要求2所述的一种用于排爆车的防爆罐，其特征在于：所述绕盘组(45)包括绕盘(451)和滑轮组件(452)，所述减速机(43)的输出轴与绕盘(451)传动连接，所述绕盘(451)通过牵引绳与滑轮组件(452)相连接。

4.根据权利要求2所述的一种用于排爆车的防爆罐，其特征在于：所述减速机(43)和驱动电机(41)均设于安装座(47)上，并通过安装座(47)连接于防爆罐本体(1)的外侧壁上。

5.根据权利要求1-4任选一项所述的一种用于排爆车的防爆罐，其特征在于：所述容纳机构(3)包括成对并呈对称设置的支撑架(31)和内衬袋(32)，所述支撑架(31)上设有用于与旋转轴(12)连接的定位板(311)和若干个用于固定内衬袋(32)的挂耳(312)；所述支撑架(31)上设有延伸部(313)，所述延伸部(313)滑动连接有固定件(314)；所述内衬袋(32)套设在支撑架(31)和固定件(314)围成的容纳腔内。

6.根据权利要求5所述的一种用于排爆车的防爆罐，其特征在于：所述支撑架(31)的延伸部(313)设有供固定件(314)滑动连接的滑杆(3131)，滑杆(3131)的延伸端设有限位梁(3132)。

7.根据权利要求6所述的一种用于排爆车的防爆罐，其特征在于：所述固定件(314)设有与滑杆(3131)相适配的滑块(3141)。

8.根据权利要求5所述的一种用于排爆车的防爆罐，其特征在于：所述支撑架(31)包括横梁(315)和纵梁(316)，所述纵梁(316)连接于相邻的一对横梁(315)之间。

9.根据权利要求8所述的一种用于排爆车的防爆罐，其特征在于：所述定位板(311)设于相邻的一对横梁(315)之间；所述定位板(311)上设有若干对用于与旋转轴(12)连接的螺栓孔。
