typeC充电封闭式内红点瞄准镜的制作方法

本技术涉及瞄准镜，特别涉及一种typec充电封闭式内红点瞄准镜。

背景技术：

1、现有的typec充电封闭式内红点瞄准镜的安装结构复杂，在内红点瞄准镜的部件产生损坏和故障时，很难对内红点瞄准镜进行部件的快速检修和更换，会影响内红点瞄准镜的正常使用；结构没有采用前后对称式的镜体结构，不利于内红点的校准，会影响内红点瞄准镜的精度。中国专利公开了一种“新型自动内红点瞄准镜”，其申请号为“cn202122917319.9”，其包括主体、调整模块、电源模块和内红点模组；调整模块和电源模块均置于主体内，内红点模组置于调整模块上；主体上表面的前半部分向上拱起形成拱形窗口，拱形窗口内设置有镜片；主体位于镜片相对应的位置设置有内红点模组的发射口；调整模块用于调整内红点模组的位置；电源模块用于给内红点模组提供电源；旋转上下调整螺丝调整上下调整块的位置，调整座和内红点模组的位置也随之上下改变；旋转左右调整螺丝来调整左右调整块的位置，调整座和内红点模组的位置也随之左右改变；镜片上镀有窄带反射膜层，镜片使用时除观测红点外，同时观测镜片外物体；解决了射击时因枪身本身震动所引起的机械偏差。但该内红点瞄准镜安装复杂，拆卸困难，不利于部件损坏和故障时的检修和更换，会影响内红点瞄准镜的正常使用没有采用有利于内红点校准的前后对称式镜体结构，会影响内红点瞄准镜的精度。

技术实现思路

1、本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种typec充电封闭式内红点瞄准镜，通过红点发射座、安装套、镜管、镜套和螺栓的组合形成内红点瞄准镜的安装结构，结构稳定，安装简单，拆卸方便，有利于部件的更换和检修；采用前后对称式镜体结构，有利于红点的校准，内红点瞄准镜的精度得到提升。

2、本实用新型还提供具有上述一种typec充电封闭式内红点瞄准镜，包括：红点发射座，所述红点发射座的前端螺纹连接有第一安装套，所述红点发射座的后端螺纹连接有第二安装套，所述第一安装套的侧端固定连接有第一安装环和第二安装环，所述第一安装环通过第一螺栓与红点发射座固定连接，所述第二安装套的侧端固定连接有第三安装环和第四安装环，所述第三安装环通过第二螺栓与红点发射座固定连接；第一镜管，所述第一镜管的后端与第一安装套螺纹连接，所述第一镜管的前端固定连接有第一镜套，所述第一镜套内设置有第一镜体，所述第一镜套通过第三螺栓与第二安装环固定连接；第二镜管，所述第二镜管的前端与第二安装套螺纹连接，所述第二镜管的后端固定连接有第二镜套，所述第二镜套内设置有第二镜体，所述第二镜套通过第四螺栓与第四安装环固定连接。

3、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述红点发射座的侧端设置有typec充电口和调节旋钮。便于充电，便于红点亮度和位置的调节。

4、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述红点发射座的侧端设置有安装孔，便于红点瞄准镜的固定安装。所述安装孔对称分布于红点发射座的左右两端，提高安装的稳定性。

5、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述第一安装套与第二安装套对称分布于红点发射座的前后两端，便于形成对称式的安装结构。

6、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述第一螺栓的数量为六，提高安装的稳定性。所述第一螺栓均匀环绕分布于第一安装套的周围，提高安装的稳定性。

7、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述第二螺栓的数量为六，提高安装的稳定性。所述第二螺栓均匀环绕分布于第二安装套的周围，提高安装的稳定性。

8、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述第三螺栓的数量为六，提高安装的稳定性。所述第三螺栓均匀环绕分布于第一安装套的周围，提高安装的稳定性。

9、根据本实用新型所述的一种typec充电封闭式内红点瞄准镜，所述第四螺栓的数量为六，提高安装的稳定性。所述第四螺栓均匀环绕分布于第二安装套的周围，提高安装的稳定性。

10、有益效果

11、1、与现有技术相比，该一种typec充电封闭式内红点瞄准镜，通过红点发射座、安装套、镜管、镜套和螺栓的组合形成内红点瞄准镜的安装结构，结构稳定，安装简单，拆卸方便，有利于部件的更换和检修；

12、2、与现有技术相比，该一种typec充电封闭式内红点瞄准镜，采用前后对称式镜体结构，有利于红点的校准，内红点瞄准镜的精度得到提升。

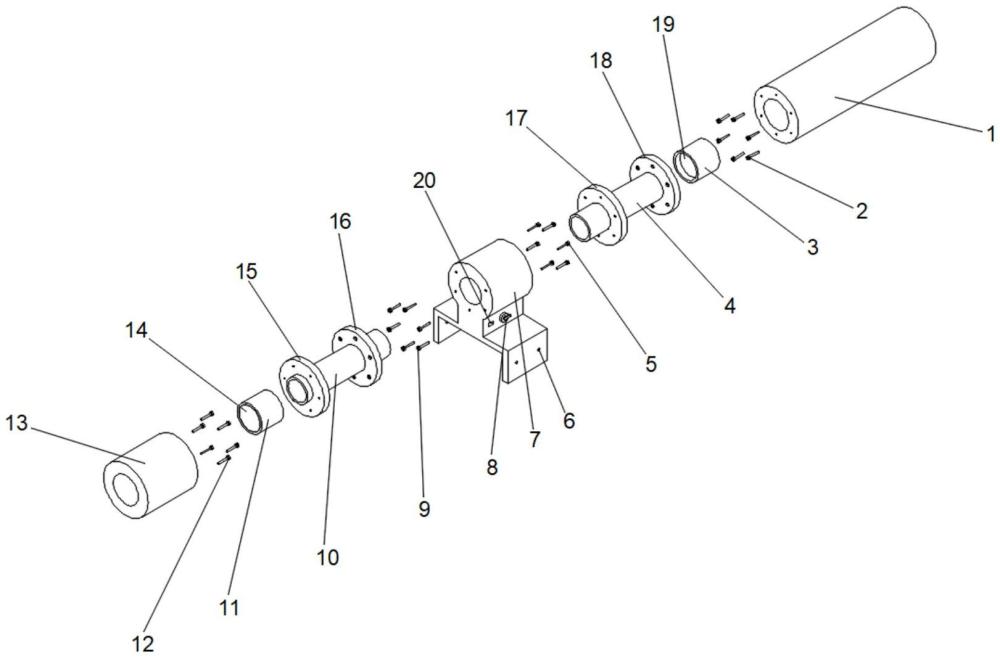

1.一种typec充电封闭式内红点瞄准镜，其特征在于，包括：红点发射座(7)，所述红点发射座(7)的前端螺纹连接有第一安装套(10)，所述红点发射座(7)的后端螺纹连接有第二安装套(4)，所述第一安装套(10)的侧端固定连接有第一安装环(16)和第二安装环(15)，所述第一安装环(16)通过第一螺栓(9)与红点发射座(7)固定连接，所述第二安装套(4)的侧端固定连接有第三安装环(17)和第四安装环(18)，所述第三安装环(17)通过第二螺栓(5)与红点发射座(7)固定连接；

2.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述红点发射座(7)的侧端设置有typec充电口(20)和调节旋钮(8)。

3.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述红点发射座(7)的侧端设置有安装孔(6)，所述安装孔(6)对称分布于红点发射座(7)的左右两端。

4.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述第一安装套(10)与第二安装套(4)对称分布于红点发射座(7)的前后两端。

5.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述第一螺栓(9)的数量为六，所述第一螺栓(9)均匀环绕分布于第一安装套(10)的周围。

6.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述第二螺栓(5)的数量为六，所述第二螺栓(5)均匀环绕分布于第二安装套(4)的周围。

7.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述第三螺栓(12)的数量为六，所述第三螺栓(12)均匀环绕分布于第一安装套(10)的周围。

8.根据权利要求1所述的一种typec充电封闭式内红点瞄准镜，其特征在于，所述第四螺栓(2)的数量为六，所述第四螺栓(2)均匀环绕分布于第二安装套(4)的周围。
