一种后坐力发生装置的制作方法

本技术涉及后坐力发生设备领域，尤其涉及一种后坐力发生装置。

背景技术：

1、枪械发射时子弹壳同样受到火药气体的压力，从而推动枪机后坐，后坐的枪机撞击和枪托相连的机框，从而产生后坐力，因此理论上口径越大，撞击越猛，后坐越强。

2、现有的中国专利cn208736247u，在2019年4月12日公开了一种用于火箭筒仿真训练的后坐力发生装置，包括：固定座、电源模块和电磁模块；所述电源模块固定在所述固定座的一侧，所述电磁模块固定在所述固定座上与所述电源模块相对的另一侧，所述电源模块与所述电磁模块电性连接，所述电磁模块采用推拉式电磁铁，所述电磁模块包括：电磁部分和线圈部分，所述电磁模块通电后，所述电磁部分和所述线圈部分迅速吸附产生惯性力用于模拟后坐力。

3、但是，上述装置在进行后坐力模拟时，因在操作中没有很好的安全防护结构，这样在模拟使用时不是很安全的问题。

技术实现思路

1、本实用新型公开一种后坐力发生装置，旨在解决上述装置在进行后坐力模拟时，因在操作中没有很好的安全防护结构，这样在模拟使用时不是很安全的技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种后坐力发生装置，包括模拟发射套筒，所述模拟发射套筒的上端安装设置有弹性缓冲器，所述弹性缓冲器的上端设置有金属顶板，所述模拟发射套筒的内端设置有后坐力发生器，所述后坐力发生器的内端设置有底部竖板，所述模拟发射套筒的后侧位于底部竖板上设置有包裹辅助板，所述后坐力发生器与外部控制器电性连接。

4、通过设置有金属顶板结构，这样底部竖板上端的金属顶板安装在指定位置上，从而模拟发射套筒经过弹性缓冲器和后坐力发生器可以悬空放置，在模拟发射时，人员握住模拟发射套筒进行操作，而后后坐力发生器可以带动模拟发射套筒向后移动，使得可以模拟后坐力，而模拟中，弹性缓冲器可以有效限位后坐力方向，当人员后移时，则可以被包裹辅助板阻挡作用，使得起到很好的防护作用。

5、在一个优选的方案中，所述弹性缓冲器包括焊接面板、缓冲弹簧、定位套杆、活动套板和防脱圆环，所述焊接面板的前端设置有定位套杆，所述定位套杆的周侧位于焊接面板上设置有缓冲弹簧，所述定位套杆的周侧设置有活动套板，所述定位套杆的前端设置有防脱圆环，所述活动套板连接在模拟发射套筒上，所述焊接面板连接在金属顶板上。

6、通过设置有弹性缓冲器结构，这样可以起到后坐力限位作用。

7、在一个优选的方案中，所述包裹辅助板包括外侧胶板、背部胶板和连接面板，所述连接面板的外端设置有背部胶板，所述背部胶板的外端设置有外侧胶板，所述连接面板连接在底部竖板上。

8、通过设置有包裹辅助板结构，这样人员后仰时，使得起到很好的阻挡防护作用。

9、在一个优选的方案中，所述后坐力发生器包括后坐力伸缩缸、中空套壳和活动拉扯块，所述中空套壳的外端内侧设置有后坐力伸缩缸，所述后坐力伸缩缸的活塞杆前端设置有活动拉扯块，所述活动拉扯块连接在模拟发射套筒上，所述中空套壳连接在底部竖板上。

10、通过设置有后坐力发生器结构，使得可以模拟后坐力。

11、在一个优选的方案中，所述金属顶板包括顶板外壳和组装螺钉，所述顶板外壳的四个拐角处上设置有组装螺钉。

12、通过设置有金属顶板结构，从而便于安装放置使用。

13、在一个优选的方案中，所述金属顶板和底部竖板通过焊接连接，且所述金属顶板和底部竖板的连接处外侧对齐。

14、通过设置有金属顶板结构，从而可以带动底部竖板进行放置使用。

15、在一个优选的方案中，所述底部竖板和包裹辅助板通过粘连连接，且所述底部竖板和包裹辅助板的外侧对齐。

16、通过设置有底部竖板结构，从而可以带动包裹辅助板进行稳定放置使用。

17、由上可知，一种后坐力发生装置，包括模拟发射套筒，所述模拟发射套筒的上端安装设置有弹性缓冲器，所述弹性缓冲器的上端设置有金属顶板，所述模拟发射套筒的内端设置有后坐力发生器，所述后坐力发生器的内端设置有底部竖板，所述模拟发射套筒的后侧位于底部竖板上设置有包裹辅助板，所述后坐力发生器与外部控制器电性连接。本实用新型提供的后坐力发生装置具有起到后坐力限位方向，并且有效保护人员的技术效果。

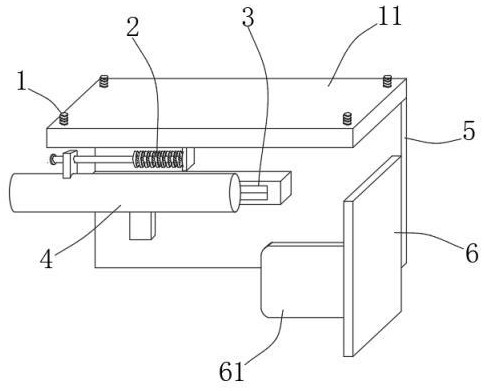

1.一种后坐力发生装置，包括模拟发射套筒（4），其特征在于，所述模拟发射套筒（4）的上端安装设置有弹性缓冲器（2），所述弹性缓冲器（2）的上端设置有金属顶板（1），所述模拟发射套筒（4）的内端设置有后坐力发生器（3），所述后坐力发生器（3）的内端设置有底部竖板（5），所述模拟发射套筒（4）的后侧位于底部竖板（5）上设置有包裹辅助板（6），所述后坐力发生器（3）与外部控制器电性连接。

2.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述弹性缓冲器（2）包括焊接面板（21）、缓冲弹簧（22）、定位套杆（23）、活动套板（24）和防脱圆环（25），所述焊接面板（21）的前端设置有定位套杆（23），所述定位套杆（23）的周侧位于焊接面板（21）上设置有缓冲弹簧（22），所述定位套杆（23）的周侧设置有活动套板（24），所述定位套杆（23）的前端设置有防脱圆环（25），所述活动套板（24）连接在模拟发射套筒（4）上，所述焊接面板（21）连接在金属顶板（1）上。

3.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述包裹辅助板（6）包括外侧胶板（61）、背部胶板（62）和连接面板（63），所述连接面板（63）的外端设置有背部胶板（62），所述背部胶板（62）的外端设置有外侧胶板（61），所述连接面板（63）连接在底部竖板（5）上。

4.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述后坐力发生器（3）包括后坐力伸缩缸（31）、中空套壳（32）和活动拉扯块（33），所述中空套壳（32）的外端内侧设置有后坐力伸缩缸（31），所述后坐力伸缩缸（31）的活塞杆前端设置有活动拉扯块（33），所述活动拉扯块（33）连接在模拟发射套筒（4）上，所述中空套壳（32）连接在底部竖板（5）上。

5.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述金属顶板（1）包括顶板外壳（11）和组装螺钉（12），所述顶板外壳（11）的四个拐角处上设置有组装螺钉（12）。

6.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述金属顶板（1）和底部竖板（5）通过焊接连接，且所述金属顶板（1）和底部竖板（5）的连接处外侧对齐。

7.根据权利要求1所述的一种后坐力发生装置，其特征在于，所述底部竖板（5）和包裹辅助板（6）通过粘连连接，且所述底部竖板（5）和包裹辅助板（6）的外侧对齐。
