一种高强度防火岩棉板及其制备方法与流程

本发明涉及岩棉板，具体的，涉及一种高强度防火岩棉板及其制备方法。

背景技术：

1、岩棉板是以岩棉为主要原料，并加入胶粘剂、憎水剂等，再经过固化、切割、贴面等工艺加工制成的板形材料，是一种多功能的保温材料，具有防水防潮、绝缘、隔冷、隔热、质轻、耐腐蚀、不燃、导热系数小、安装简便等优点，被广泛应用于建筑、船舶、冶金等多个领域。

2、现有的岩棉板制品多为复合板，通过具有不同性能的功能层复合，来提高岩棉板的综合性能，同时添加一些废弃物，一方面降低生产成本，另一方面可以最大限度地实现废弃物的资源化利用，但生产的岩棉板强度低。

技术实现思路

1、本发明提出一种高强度防火岩棉板及其制备方法，解决了相关技术中的岩棉板强度低的问题。

2、本发明的技术方案如下：

3、一种高强度防火岩棉板，由上至下依次包括防火层和抗拉层；

4、所述防火层的原料包括以下质量份的组分：岩棉纤维70~80份、第一改性废旧陶瓷粉20~30份、环氧树脂5~12份、阻燃剂10~15份、憎水剂3~5份、固化剂1~3份；

5、所述保温层的原料包括以下质量份的组分：岩棉纤维30~40份、第二改性废旧陶瓷粉60~70份、环氧树脂8~15份、固化剂2~4份；

6、所述第一改性废旧陶瓷粉和第二改性废旧陶瓷粉均为改性废旧陶瓷粉，所述改性废旧陶瓷粉为先经二氯磷酸甲酯改性再经羟基羧酸类化合物改性的废旧陶瓷粉。

7、作为进一步的技术方案，所述羟基羧酸类化合物可以为任意含有羟基和羧酸的化合物，优选为7-羟基庚酸、9-羟基壬酸、6-羟基己酸中的一种或多种。

8、作为进一步的技术方案，所述废旧陶瓷粉与二氯磷酸甲酯的质量体积比为8g:100~150ml。

9、作为进一步的技术方案，所述羟基羧酸类化合物与二氯磷酸甲酯的质量体积比为1~2g:120ml。

10、作为进一步的技术方案，本发明将羟基羧酸类化合物与二氯磷酸甲酯的质量体积比限定为1~2g:120ml，进一步提高了岩棉板的抗拉强度和防水性。

11、作为进一步的技术方案，所述保温层中的环氧树脂与第一改性废旧陶瓷粉的质量比为12:25。

12、作为进一步的技术方案，所述防火层中的环氧树脂与第二改性废旧陶瓷粉的质量比为2:13。

13、本发明将保温层中的环氧树脂与第一改性废旧陶瓷粉的质量比限定为12:25，同时将防火层中的环氧树脂与第二改性废旧陶瓷粉的质量比限定为2:13，更进一步地提高了岩棉板的抗拉强度和防水性。

14、作为进一步的技术方案，所述改性废旧陶瓷粉的制备方法包括以下步骤：

15、s1、将废旧陶瓷粉与二氯磷酸甲酯混合，进行反应，过滤，洗涤，干燥，得到预处理陶瓷粉；

16、s2、将所述预处理陶瓷粉、羟基羧酸类化合物和溶剂混合，进行反应，得到改性废旧陶瓷粉。

17、作为进一步的技术方案，所述s1和s2中反应的温度各自独立地为60~65℃，反应的时间各自独立地为5~6h。

18、作为进一步的技术方案，所述阻燃剂包括磷酸三甲苯酯、三苯基磷酸酯中的一种或两种。

19、作为进一步的技术方案，所述憎水剂为有机硅憎水剂。

20、作为进一步的技术方案，所述固化剂各自独立地包括脂肪族多元胺类固化剂、芳香族多元胺类固化剂中的一种或两种。

21、本发明还提出了一种高强度防火岩棉板的制备方法，包括以下步骤：

22、a1、将防火层的原料与水混合均匀，得到防火层混合料；

23、a2、将保温层的原料与水混合均匀，得到保温层混合料；

24、a3、将所述防火层混合料和所述保温层混合料先后注入模具中，干燥，热压成型，脱模，得到岩棉板。

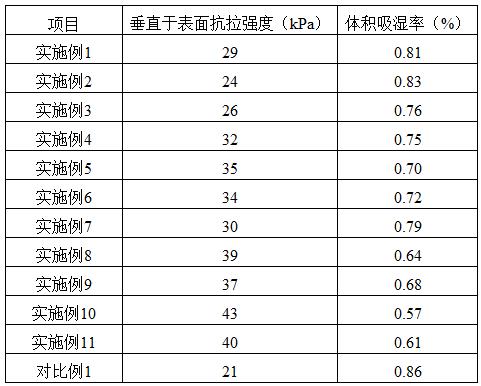

25、本发明的工作原理及有益效果为：

26、本发明提供了一种高强度防火岩棉板，由上至下依次包括防火层和保温层，其中防火层与保温层中均含有改性废旧陶瓷粉，能够赋予岩棉板良好的防火性和保温性。此外，废旧陶瓷粉先经二氯磷酸甲酯改性再经羟基羧酸类化合物改性后得到的改性废旧陶瓷粉，表面带有羧基，一方面与同层中的环氧树脂作用，提升层中的交联程度，同时提高废旧陶瓷粉与环氧树脂的相容性，另一方面与其余层中的环氧树脂作用，提升层与层间的结合力，从而提高了岩棉板的抗拉强度，还提高了岩棉板的防水性。

1.一种高强度防火岩棉板，其特征在于，由上至下依次包括防火层和保温层；

2.根据权利要求1所述的一种高强度防火岩棉板，其特征在于，所述废旧陶瓷粉与二氯磷酸甲酯的质量体积比为8g:100~150ml。

3.根据权利要求2所述的一种高强度防火岩棉板，其特征在于，所述羟基羧酸类化合物与二氯磷酸甲酯的质量体积比为1~2g:120ml。

4.根据权利要求1所述的一种高强度防火岩棉板，其特征在于，所述保温层中的环氧树脂与第一改性废旧陶瓷粉的质量比为12:25。

5.根据权利要求1所述的一种高强度防火岩棉板，其特征在于，所述防火层中的环氧树脂与第二改性废旧陶瓷粉的质量比为2:13。

6.根据权利要求3所述的一种高强度防火岩棉板，其特征在于，所述改性废旧陶瓷粉的制备方法包括以下步骤：

7.根据权利要求6所述的一种高强度防火岩棉板，其特征在于，所述s1和s2中反应的温度各自独立地为60~65℃，反应的时间各自独立地为5~6h。

8.根据权利要求1所述的一种高强度防火岩棉板，其特征在于，所述阻燃剂包括磷酸三甲苯酯、三苯基磷酸酯中的一种或两种；所述憎水剂为有机硅憎水剂。

9.根据权利要求1所述的一种高强度防火岩棉板，其特征在于，所述固化剂各自独立地包括脂肪族多元胺类固化剂、芳香族多元胺类固化剂中的一种或两种。

10.根据权利要求1~9任意一项所述的一种高强度防火岩棉板的制备方法，其特征在于，包括以下步骤：
