一种导热双面胶复合机的制作方法

本技术涉及一种导热双面胶复合机，尤其涉及双面胶复合的。

背景技术：

1、复合机就是将两层或者两层以上的材料用粘合剂粘合成为一体。使原有材料得到新的功能。如薄膜和铝箔、薄膜、纸张，无纺布等就经常会用到。亦可和胶片、海绵、布料等复合。常见的软包装材料基本上都是复合成品。

2、授权公告号为cn208166132u的专利，公开了一种复合机，包括机架，所述机架上转动设置有用于放置基材的放卷棍、用于将多个基材复合在一起的压合棍组、用于收集复合好的基材的成品棍以及用于收集基材表面保护膜的废料收集棍，该专利提出通过支撑板对放卷棍得到支撑，使得放卷棍在工作中不易发生弯曲形变，但是上述专利在实际使用过程中仍然存在一些问题，进行卷料时，复合材料因需要人工对齐，可能导致复合位置偏移，两种材料侧边贴合不整齐，导致复合后的材料容易报废，因此，我们提供一种导热双面胶复合机，以解决现有技术中存在的问题。

技术实现思路

1、为了克服进行卷料时，复合材料因需要人工对齐，可能导致复合位置偏移，两种材料侧边贴合不整齐，导致复合后的材料容易报废的缺点，技术问题：提供一种导热双面胶复合机。

2、技术方案如下：一种导热双面胶复合机，包括支撑架、固定架、固定杆一、固定杆二、送料轴一、送料轴二、限位杆和收卷组件，支撑架上部一侧固定连接有固定架，固定架正面一侧设置有固定杆一和固定杆二，固定杆一上套设有送料轴一，固定杆二上套设有送料轴二，固定架上部正面另一侧固定连接有限位杆，固定架下部正面一侧设置有收卷组件，还包括限位板、限位块和螺纹顶杆，固定杆一、固定杆二以及限位杆上共同滑动式设置有两块限位板，固定杆一、固定杆二以及限位杆上均滑动式设置两个限位块，限位块上螺纹式连接有螺纹顶杆。

3、可选地，收卷组件包括伺服电机和卷料轴，固定下部正面一侧安装有主轴贯穿两个限位板的伺服电机，伺服电机的主轴上套设有位于两块限位板之间的卷料轴，伺服电机主轴上滑动连接有两个限位块，限位块上螺纹式设置有螺纹顶杆。

4、可选地，送料轴一和送料轴二位于两块限位板之间，固定杆一、固定杆二、限位杆以及上伺服电机主轴的限位块位于两块限位板相互远离的一侧。

5、可选地，还包括支撑座以及导料杆，支撑架上安装有多个支撑座，支撑座上转动式设置有多根导料杆。

6、可选地，还包括送料台，多个支撑座上共同安装有送料台，送料台位于导料杆下方。

7、可选地，还包括螺杆、旋钮、滑块以及压块，支撑座上部两侧转动式设置有螺杆，螺杆顶部固定连接旋钮，支撑座两侧竖直方向上滑动式设置有与螺杆转动连接的滑块，两个滑块之间固定连接压块。

8、可选地，还包括安装座、安装板和送料辊，送料台远离伺服电机的一侧固定连接有安装座，安装座内固定连接有两块安装板，两块安装板上共同转动式设置有多根送料辊。

9、可选地，还包括导向板和弹性件一，两块安装板上共同滑动式设置有导向板，安装板上连接有两根对导向板施加向下推力的弹性件一。

10、可选地，还包括固定座、导向杆、切断刀和弹性件二，送料台上固定连接有固定座，固定座竖直方向上滑动式设置有两根导向杆，两根导向杆靠近送料台的一端共同连接有切断刀，导向杆上套设有弹性件二。

11、可选地，还包括弧面板，送料台靠近伺服电机的一侧安装有弧面板。

12、本实用新型的有益效果是：1、基材一和基材二绕设完成后，通过调节限位板的位置，使限位板将送料轴一、-送料轴二以及卷料轴推动至同一直线上，从而避免复合时基材一和基材二的位置偏移。

13、2、在复合时，转动旋钮，压块向下滑动抵住复合在一起的基材一和基材二，从而对基材一和基材二施加压力，使基材一和基材二紧密复合在一起。

14、3、在复合前，将基材二从导向板与送料辊之间的间隙穿过，使基材二在送料时被展平，避免送料辊基材二在送料时发生褶皱。

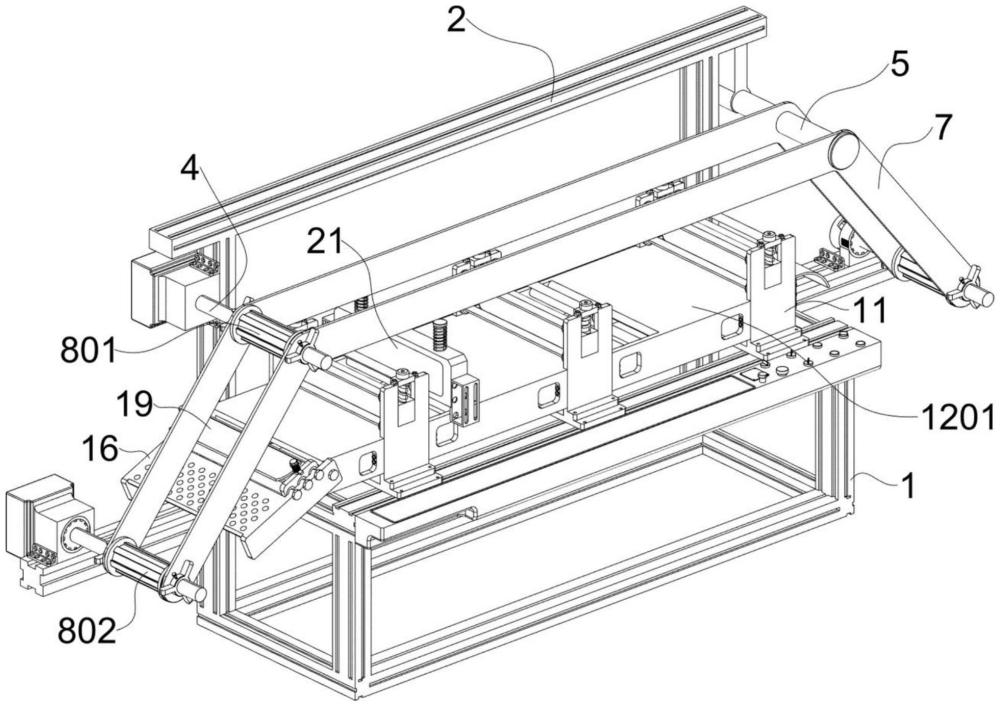

1.一种导热双面胶复合机，其特征在于，包括支撑架(1)、固定架(2)、固定杆一(3)、固定杆二(4)、送料轴一(801)、送料轴二(802)、限位杆(5)和收卷组件，支撑架(1)上部一侧固定连接有固定架(2)，固定架(2)正面一侧设置有固定杆一(3)和固定杆二(4)，固定杆一(3)上套设有送料轴一(801)，固定杆二(4)上套设有送料轴二(802)，固定架(2)上部正面另一侧固定连接有限位杆(5)，固定架(2)下部正面一侧设置有收卷组件，还包括限位板(7)、限位块(9)和螺纹顶杆(10)，固定杆一(3)、固定杆二(4)以及限位杆(5)上共同滑动式设置有两块限位板(7)，固定杆一(3)、固定杆二(4)以及限位杆(5)上均滑动式设置两个限位块(9)，限位块(9)上螺纹式连接有螺纹顶杆(10)。

2.根据权利要求1所述的一种导热双面胶复合机，其特征在于，收卷组件包括伺服电机(6)和卷料轴(8)，固定下部正面一侧安装有主轴贯穿两个限位板(7)的伺服电机(6)，伺服电机(6)的主轴上套设有位于两块限位板(7)之间的卷料轴(8)，伺服电机(6)主轴上滑动连接有两个限位块(9)，限位块(9)上螺纹式设置有螺纹顶杆(10)。

3.根据权利要求2所述的一种导热双面胶复合机，其特征在于，送料轴一(801)和送料轴二(802)位于两块限位板(7)之间，固定杆一(3)、固定杆二(4)、限位杆(5)以及上伺服电机(6)主轴的限位块(9)位于两块限位板(7)相互远离的一侧。

4.根据权利要求1所述的一种导热双面胶复合机，其特征在于，还包括支撑座(11)以及导料杆(12)，支撑架(1)上安装有多个支撑座(11)，支撑座(11)上转动式设置有多根导料杆(12)。

5.根据权利要求1所述的一种导热双面胶复合机，其特征在于，还包括送料台(1201)，多个支撑座(11)上共同安装有送料台(1201)，送料台(1201)位于导料杆(12)下方。

6.根据权利要求1所述的一种导热双面胶复合机，其特征在于，还包括螺杆(13)、旋钮(14)、滑块(15)以及压块(1501)，支撑座(11)上部两侧转动式设置有螺杆(13)，螺杆(13)顶部固定连接旋钮(14)，支撑座(11)两侧竖直方向上滑动式设置有与螺杆(13)转动连接的滑块(15)，两个滑块(15)之间固定连接压块(1501)。

7.根据权利要求5所述的一种导热双面胶复合机，其特征在于，还包括安装座(16)、安装板(17)和送料辊(18)，送料台(1201)远离伺服电机(6)的一侧固定连接有安装座(16)，安装座(16)内固定连接有两块安装板(17)，两块安装板(17)上共同转动式设置有多根送料辊(18)。

8.根据权利要求1所述的一种导热双面胶复合机，其特征在于，还包括导向板(19)和弹性件一(20)，两块安装板(17)上共同滑动式设置有导向板(19)，安装板(17)上连接有两根对导向板(19)施加向下推力的弹性件一(20)。

9.根据权利要求8所述的一种导热双面胶复合机，其特征在于，还包括固定座(21)、导向杆(22)、切断刀(23)和弹性件二(24)，送料台(1201)上固定连接有固定座(21)，固定座(21)竖直方向上滑动式设置有两根导向杆(22)，两根导向杆(22)靠近送料台(1201)的一端共同连接有切断刀(23)，导向杆(22)上套设有弹性件二(24)。

10.根据权利要求5所述的一种导热双面胶复合机，其特征在于，还包括弧面板(25)，送料台(1201)靠近伺服电机(6)的一侧安装有弧面板(25)。
