岩锚梁用PVC管精细化装药机构的制作方法

本技术涉及岩锚吊车梁施工，具体为一种岩锚梁用pvc管精细化装药机构。

背景技术：

1、岩锚梁是岩锚吊车梁的简称，钢筋混凝土梁牢固地锚固在预留的岩台之上，与灌浆一定深度的长锚杆，形成普通吊车梁，为洞室下部的开挖、机电安装和混凝土浇筑提供了方便，加快了施工进度，降低了工程成本，为了保证厂房岩台的爆破效果，需要通过精确爆破的方式进行，现有技术中通常都是采用在装药时现将定制的pvc管切割成该段炸药所需的长度，切割后将乳化炸药填满每段pvc管，再根据爆破设计将填充了炸药的pvc管绑扎在竹片上，然后将整体插入爆破孔中，最后使用用水浸过的黄土进行堵塞，完成炸药的精细化装药，但是在实际操作过程中，由于爆破孔的孔径不能过大，因此在竹片塞入爆破孔的过程中，pvc管与爆破孔的内壁接触很容易造成pvc管与绑定的竹片之间发生相对位移，从而使得连接各段炸药之间的电子雷管与炸药分离，造成起爆失败，存在较大的安全隐患。

技术实现思路

1、本实用新型的目的在于提供一种岩锚梁用pvc管精细化装药机构，以解决上述背景技术中提出的炸药与竹片之间安装不稳定的问题。

2、为实现上述目的，本实用新型提供如下技术方案：岩锚梁用pvc管精细化装药机构，包括竹片，所述竹片的上表面放置有pvc装药桶，且pvc装药桶的一端卡合安装有pvc盖，所述竹片和pvc装药桶的下表面设置有定位安装结构，用于防止pvc装药桶与竹片安装过程中pvc装药桶随意移动导致爆破失败。

3、优选的，所述定位安装结构包括：插接柱，所述插接柱固定设置在pvc装药桶的下表面，所述竹片的下表面开设有滑动槽，且滑动槽的一端开设插接槽，并且滑动槽的另一端开设有插接孔，所述滑动槽的内部设置有插接杆。

4、采用上述技术方案，使得pvc装药桶能够通过插接柱与竹片稳定插接。

5、优选的，所述插接杆的一端为板状结构，且插接杆的一端贯穿插接柱与插接孔卡合安装，并且插接杆板状设计的一端外表面与滑动槽的内侧表面相贴合。

6、采用上述技术方案，使得插接杆能够在滑动槽内部稳定滑动并准确与插接柱和插接孔卡合安装。

7、优选的，所述竹片的外表面设置有防缺检测机构，用于对pvc装药桶的安装到位状态进行检测，防止少装pvc装药桶导致爆破失败。

8、采用上述技术方案，使得pvc装药桶少装时能够通过防缺检测机构提醒工作人员。

9、优选的，所述防缺检测机构包括对抵块，所述对抵块固定设置在竹片的一端外表面，所述竹片的一端外表面卡合安装有插接套，所述插接套的上端固定设置有安装杆，且安装杆的外表面安装有滑动的接触板和限位板。

10、采用上述技术方案，使得pvc装药桶正确安装时能够通过挤压接触板的方式带动限位板滑动。

11、优选的，所述防缺检测机构还包括限位块，所述限位块固定设置在限位板的一端外表面，所述插接套的一端上表面固定设置有连接块，且连接块被检测杆所贯穿。

12、采用上述技术方案，使得限位板能够带动限位块滑动使得限位块正对检测杆。

13、优选的，所述接触板和限位板与安装杆之间均连接有弹簧，且接触板和限位板均为弧形设计，并且接触板的外表面与pvc装药桶的外表面相贴合，所述接触板与限位板为固定连接。

14、采用上述技术方案，使得接触板能够在受压时带动限位板同步滑动。

15、优选的，所述检测杆的一端贯穿限位块的外表面，且检测杆的一端与对抵块的外表面相贴合。

16、采用上述技术方案，使得检测杆在pvc装药桶安装正确时能够与对抵块贴合。

17、与现有技术相比，本实用新型的有益效果是：该岩锚梁用pvc管精细化装药机构：

18、1.通过插接柱向下插入竹片表面预开设的孔洞的方式，使得pvc装药桶能够稳定安装在竹片表面预定的位置，使得竹片在插入爆破孔中时pvc装药桶不会与竹片发生相对移动，保证电子雷管能够与pvc装药桶稳定连接，保证爆破的稳定，降低安全隐患；

19、2.进一步的，通过在竹片一端卡合安装配套的插接套的方式，使得插接套能够通过限位块的数量提示工作人员此处竹片上需要设置的pvc装药桶的数量，以降低错装漏装的可能；

20、3.更进一步的，采用在连接块上插接检测杆的方式，使得竹片上pvc装药桶发生漏装的现象时，检测杆无法顺利插入而是会被未滑动到位的限位块所阻挡，以达到提示工作人员pvc装药桶发生漏装的现象。

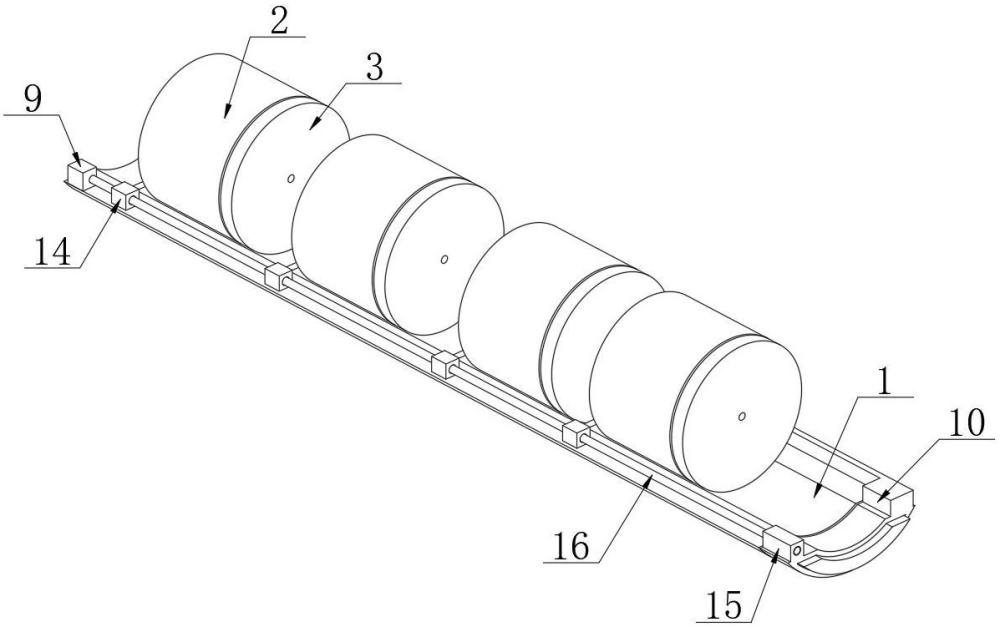

1.岩锚梁用pvc管精细化装药机构，包括竹片（1），所述竹片（1）的上表面放置有pvc装药桶（2），且pvc装药桶（2）的一端卡合安装有pvc盖（3），其特征在于：所述竹片（1）和pvc装药桶（2）的下表面设置有定位安装结构，用于防止pvc装药桶（2）与竹片（1）安装过程中pvc装药桶（2）随意移动导致爆破失败。

2.根据权利要求1所述岩锚梁用pvc管精细化装药机构，其特征在于：所述定位安装结构包括：插接柱（4），所述插接柱（4）固定设置在pvc装药桶（2）的下表面，所述竹片（1）的下表面开设有滑动槽（5），且滑动槽（5）的一端开设插接槽（6），并且滑动槽（5）的另一端开设有插接孔（7），所述滑动槽（5）的内部设置有插接杆（8）。

3.根据权利要求2所述岩锚梁用pvc管精细化装药机构，其特征在于：所述插接杆（8）的一端为板状结构，且插接杆（8）的一端贯穿插接柱（4）与插接孔（7）卡合安装，并且插接杆（8）板状设计的一端外表面与滑动槽（5）的内侧表面相贴合。

4.根据权利要求1所述岩锚梁用pvc管精细化装药机构，其特征在于：所述竹片（1）的外表面设置有防缺检测机构，用于对pvc装药桶（2）的安装到位状态进行检测，防止少装pvc装药桶（2）导致爆破失败。

5.根据权利要求4所述岩锚梁用pvc管精细化装药机构，其特征在于：所述防缺检测机构包括对抵块（9），所述对抵块（9）固定设置在竹片（1）的一端外表面，所述竹片（1）的一端外表面卡合安装有插接套（10），所述插接套（10）的上端固定设置有安装杆（11），且安装杆（11）的外表面安装有滑动的接触板（12）和限位板（13）。

6.根据权利要求5所述岩锚梁用pvc管精细化装药机构，其特征在于：所述防缺检测机构还包括限位块（14），所述限位块（14）固定设置在限位板（13）的一端外表面，所述插接套（10）的一端上表面固定设置有连接块（15），且连接块（15）被检测杆（16）所贯穿。

7.根据权利要求5所述岩锚梁用pvc管精细化装药机构，其特征在于：所述接触板（12）和限位板（13）与安装杆（11）之间均连接有弹簧，且接触板（12）和限位板（13）均为弧形设计，并且接触板（12）的外表面与pvc装药桶（2）的外表面相贴合，所述接触板（12）与限位板（13）为固定连接。
