一种消防水带清洗槽的制作方法

本技术涉及消防水带清洗设备,具体为一种消防水带清洗槽。
背景技术:
1、消防水带是常用的消防灭火设备,为保障消防水带的干净度,并避免沾染的污渍对其产生腐蚀,进而需要对使用后的消防水带进行清洗工作,专利申请号为cn202120100975.7的实用新型专利,公开了一种消防水带用清洗装置,清理后的残渣通过过滤架进行过滤,方便人们清理,而过滤的水则导入清洗装置主体的底部,再通过排水口进行排放,因有些颗粒物较小,也会通过过滤架导入清洗装置主体的底部,我们可通过拉开清理槽并对清洗装置主体的底部进行清理,整个一种消防水带用清洗装置结构简单,操作方便,根据其公开的技术方案来看,现有的消防水带清洗设备在使用时,一方面,只能够对消防水带的外部进行清洗工作,不能够有效地对消防水带的内部进行清洗工作,另一方面,在完成清洗工作后,消防水带的表面会带有一定的水分,进而不利于快速将消防水带进行晾干。
2、所以,如何设计一种消防水带清洗槽,成为我们当前要解决的问题。
技术实现思路
1、针对现有技术存在的不足,本实用新型目的是提供一种消防水带清洗槽,以解决上述背景技术中提出的问题,本实用新型设计合理,使用时较为方便,适用于消防水带的清洗使用。
2、为实现上述目的,本实用新型提供如下技术方案:一种消防水带清洗槽,包括水槽和水箱,所述水槽上安装有清洗组件,所述清洗组件包括导套和曲槽,所述水箱上安装有回收组件,所述回收组件包括滤网和回管,所述水槽上安装泵水组件,所述泵水组件包括水泵和三通阀,所述导套上安装有喷淋组件,所述喷淋组件包括夹套和喷口,所述导套的一侧安装有吹干组件,所述吹干组件包括风筒和风机,所述导套上安装有吹风组件,所述吹风组件包括外套和吹口。
3、进一步的,所述导套的一端焊接在水槽的外边侧,所述曲槽的一端焊接在导套的另一端,所述曲槽的另一端焊接在水箱的外边侧,所述曲槽的一端的高度高于曲槽的另一端的高度。
4、进一步的,所述滤网分别焊接在水槽和水箱的内壁上,所述水箱的底部通过回管与水槽的底部相连通,所述滤网位于曲槽的底部。
5、进一步的,所述水泵通过螺栓安装在水槽内的滤网的顶部,所述水泵的底部与水槽的底部相连通,所述三通阀的一端与水泵相连通,所述三通阀的一侧焊接有接头。
6、进一步的,所述夹套焊接在导套的两侧,所述夹套的底部互相连通,所述喷口开设在夹套的内侧,所述夹套通过喷口与导套的内侧相连通,所述喷口均匀分布在导套的两侧,所述夹套通过连管与三通阀的另一端相连通。
7、进一步的,所述外套焊接在导套的两侧,所述外套的底部互相连通,所述吹口开设在外套的内侧,所述外套通过吹口与导套的内侧相连通,所述吹口均匀分布在导套的两侧。
8、进一步的,所述风筒焊接在外套的一侧,所述风机通过螺栓安装在风筒的内侧,所述风筒与外套相连通,所述风筒上焊接有风管。
9、进一步的,所述风管的一端与风筒相连通,所述风管的另一端穿过水槽的外壁并与接头相连通,所述风管的一端安装有闸板,所述风管的另一端安装有阀门。
10、有益效果:1.该消防水带清洗槽在使用时,将消防水带放在水箱内的滤网的顶部,再将消防水带的一端沿曲槽的内侧拉动到导套的内侧,再穿过导套并与接头连接,将三通阀转动到与接头连通,通过水泵将水槽的底部的清洗水泵送到消防水带的内侧,对消防水带的内侧进行清理工作,清洗水从消防水带的另一端流动到水箱的内侧,并经过滤网的过滤后通过回管流到水槽的内侧,节省水资源的消耗,并能够有效地对消防水带的内侧进行清洗工作,避免因使用不干净的水进行灭火后导致消防水带的内部被污染腐蚀,保障消防水带的使用寿命。
11、2.该消防水带清洗槽在对消防水带的内部进行清洗后,转动三通阀,使得水泵与连管相连通,并依次转动闸板和阀门,将风筒与接头相连通,风机将气流吹动到接头的内侧,对消防水带的内侧吹入强气流,将消防水带的内侧吹干,再转动闸板,将风筒与外套相连通,并打开水泵,水泵将清洗水通过连管通入到夹套的内侧,再通过喷口对消防水带的外边侧进行冲洗,风机通过风筒吸入空气,并将气流通过外套内的吹口快速对消防水带的外边侧吹出,有效地对消防水带的外侧进行吹干作业,人员将消防水带的一端向外拉动,并将消防水带的另一端与下一个需要清洗的消防水带连接,直到第一个消防水带的外侧被清洗完成后,再对下一个消防水带进行清洗工作,能够快速将清理后的消防水带的内侧和外侧所附着的水分进行吹干,避免消防水带因粘附水分而不利于携带和收纳工作。
12、3.该消防水带清洗槽设计合理,使用时较为高效方便,适用于消防水带的清洗使用。
技术特征:

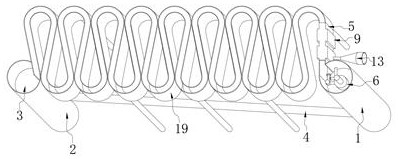

1.一种消防水带清洗槽,包括水槽(1)和水箱(2),所述水槽(1)上安装有清洗组件,所述清洗组件包括导套(5)和曲槽(19),其特征在于:所述水箱(2)上安装有回收组件,所述回收组件包括滤网(3)和回管(4),所述水槽(1)上安装泵水组件,所述泵水组件包括水泵(6)和三通阀(8),所述导套(5)上安装有喷淋组件,所述喷淋组件包括夹套(9)和喷口(11),所述导套(5)的一侧安装有吹干组件,所述吹干组件包括风筒(13)和风机(14),所述导套(5)上安装有吹风组件,所述吹风组件包括外套(12)和吹口(15)。
2.根据权利要求1所述的一种消防水带清洗槽,其特征在于:所述导套(5)的一端焊接在水槽(1)的外边侧,所述曲槽(19)的一端焊接在导套(5)的另一端,所述曲槽(19)的另一端焊接在水箱(2)的外边侧,所述曲槽(19)的一端的高度高于曲槽(19)的另一端的高度。
3.根据权利要求2所述的一种消防水带清洗槽,其特征在于:所述滤网(3)分别焊接在水槽(1)和水箱(2)的内壁上,所述水箱(2)的底部通过回管(4)与水槽(1)的底部相连通,所述滤网(3)位于曲槽(19)的底部。
4.根据权利要求1所述的一种消防水带清洗槽,其特征在于:所述水泵(6)通过螺栓安装在水槽(1)内的滤网(3)的顶部,所述水泵(6)的底部与水槽(1)的底部相连通,所述三通阀(8)的一端与水泵(6)相连通,所述三通阀(8)的一侧焊接有接头(7)。
5.根据权利要求4所述的一种消防水带清洗槽,其特征在于:所述夹套(9)焊接在导套(5)的两侧,所述夹套(9)的底部互相连通,所述喷口(11)开设在夹套(9)的内侧,所述夹套(9)通过喷口(11)与导套(5)的内侧相连通,所述喷口(11)均匀分布在导套(5)的两侧,所述夹套(9)通过连管(10)与三通阀(8)的另一端相连通。
6.根据权利要求5所述的一种消防水带清洗槽,其特征在于:所述外套(12)焊接在导套(5)的两侧,所述外套(12)的底部互相连通,所述吹口(15)开设在外套(12)的内侧,所述外套(12)通过吹口(15)与导套(5)的内侧相连通,所述吹口(15)均匀分布在导套(5)的两侧。
7.根据权利要求4所述的一种消防水带清洗槽,其特征在于:所述风筒(13)焊接在外套(12)的一侧,所述风机(14)通过螺栓安装在风筒(13)的内侧,所述风筒(13)与外套(12)相连通,所述风筒(13)上焊接有风管(16)。
8.根据权利要求7所述的一种消防水带清洗槽,其特征在于:所述风管(16)的一端与风筒(13)相连通,所述风管(16)的另一端穿过水槽(1)的外壁并与接头(7)相连通,所述风管(16)的一端安装有闸板(18),所述风管(16)的另一端安装有阀门(17)。
技术总结
本技术公开一种消防水带清洗槽,包括水槽和水箱,所述水槽上安装有清洗组件,所述清洗组件包括导套和曲槽,所述水箱上安装有回收组件,所述回收组件包括滤网和回管,所述水槽上安装泵水组件,所述泵水组件包括水泵和三通阀,所述导套上安装有喷淋组件,所述喷淋组件包括夹套和喷口,所述导套的一侧安装有吹干组件,该消防水带清洗槽能够有效地对消防水带的内侧进行清洗工作,避免因使用不干净的水进行灭火后导致消防水带的内部被污染腐蚀,保障消防水带的使用寿命,能够快速将清理后的消防水带的内侧和外侧所附着的水分进行吹干,避免消防水带因粘附水分而不利于携带和收纳工作,适用于消防水带的清洗使用。
技术研发人员:杨坤,邬康康,闵可维
受保护的技术使用者:湖北誉真科技有限公司
技术研发日:20231214
技术公布日:2024/9/2
