一种具备自测密封功能的呼吸面罩的制作方法

本技术涉及一种具备自测密封功能的呼吸面罩，属于呼吸设备。

背景技术：

1、呼吸面罩由于具有隔离粉尘和有毒有害物质的作用，而被作为防护设备广泛应用于各种领域。现有的呼吸面罩，如授权公告号为cn212728900u的实用新型专利公开的一种新型呼吸系统防护面罩，其虽然能够在一定程度上满足防护使用的需求，但是其存有以下几个方面的问题：

2、1、现有的呼吸面罩采用了过滤棉外罩和过滤棉紧贴安装的结构设计，采用该种设计后，仅与过滤棉外罩上通孔部分相对应的过滤棉才会起到过滤作用，由此导致现有的呼吸面罩存有过滤棉有效过滤面积低和过滤棉外罩非通孔部分堵塞过滤棉导致的呼吸阻力高的问题。

3、2、现有的呼吸面罩完成佩戴后，为了验证呼吸面罩是否与佩戴者面部完全贴合，需要通过手部将过滤棉外罩上通孔堵塞后，在由佩戴者通过呼吸感知是否通畅的方式验证呼吸面罩的密封性，其存有检测方式不可靠的问题。

4、由此有必要研发一种新的具备自测密封功能的呼吸面罩，以解决现有防护面罩存有的以上问题。

技术实现思路

1、本实用新型的目的在于：提供一种结构紧凑、设计巧妙，以解决现有防护面罩存有的有效过滤面积低、呼吸阻力高和不能检测密封性问题的具备自测密封功能的呼吸面罩。

2、本实用新型的技术方案是：

3、一种具备自测密封功能的呼吸面罩，包括过滤棉、硅胶口鼻密封罩、压盖和装配盒；其特征在于：所述的装配盒内侧装有硅胶口鼻密封罩；硅胶口鼻密封罩上连接有弹性头绳；装配盒外侧装有压盖；压盖与装配盒之间装有过滤棉；所述的装配盒中部设置有透气孔；透气孔一侧的装配盒内通过对称设置的导向滑座滑动装有滑销；滑销的一端固定连接有检测密封片，滑销的另一端延伸至装配盒外端后装有连接横杆。

4、所述的检测密封片与透气孔间歇密封连接。

5、所述的压盖和装配盒整体呈弯弧结构。

6、所述的压盖的一端与装配盒铰接连接；压盖的另一端设置有弹性卡扣；所述的装配盒的一端设置有卡接杆；弹性卡扣与卡接杆间歇卡接连接。

7、所述的压盖的沿口在装配盒的配合下将过滤棉压紧固定；压盖的内部均布有多个支撑凸点a；支撑凸点a与过滤棉抵触连接；压盖的下端面上均布有多个进气孔。

8、所述的装配盒的内部均布有多个支撑凸点b；装配盒内部的一端设置有定位销；所述的过滤棉的一端设置有定位孔；过滤棉通过定位孔与定位销插接连接；支撑凸点b与过滤棉抵触连接。

9、本实用新型的优点在于：

10、该具备自测密封功能的呼吸面罩，结构紧凑、设计巧妙，通过检测密封片与透气孔密封连接的方式即可完成呼吸面罩密封性检测，该呼吸面罩采用了在压盖和装配盒内设置支撑凸点a和支撑凸点b的结构设计，采用该种设计后能够让过滤棉全部参与过滤由此解决了现有防护面罩存有的有效过滤面积低、呼吸阻力高和不能检测密封性的问题，特别适合防护工作使用的需要。

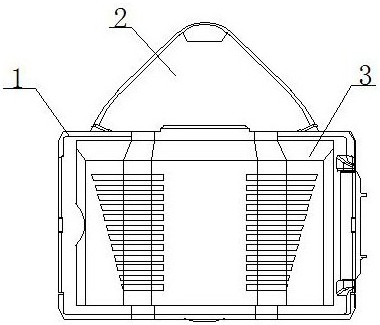

1.一种具备自测密封功能的呼吸面罩，包括过滤棉、硅胶口鼻密封罩（2）、压盖（3）和装配盒（1）；其特征在于：所述的装配盒（1）内侧装有硅胶口鼻密封罩（2）；硅胶口鼻密封罩（2）上连接有弹性头绳；装配盒（1）外侧装有压盖（3）；压盖（3）与装配盒（1）之间装有过滤棉；所述的装配盒（1）中部设置有透气孔（5）；透气孔（5）一侧的装配盒（1）内通过对称设置的导向滑座（6）滑动装有滑销（7）；滑销（7）的一端固定连接有检测密封片（8），滑销（7）的另一端延伸至装配盒（1）外端后装有连接横杆（9）。

2.根据权利要求1所述的一种具备自测密封功能的呼吸面罩，其特征在于：所述的检测密封片（8）与透气孔（5）间歇密封连接。

3.根据权利要求1所述的一种具备自测密封功能的呼吸面罩，其特征在于：所述的压盖（3）和装配盒（1）整体呈弯弧结构。

4.根据权利要求1所述的一种具备自测密封功能的呼吸面罩，其特征在于：所述的压盖（3）的一端与装配盒（1）铰接连接；压盖（3）的另一端设置有弹性卡扣（10）；所述的装配盒（1）的一端设置有卡接杆（11）；弹性卡扣（10）与卡接杆（11）间歇卡接连接。

5.根据权利要求1所述的一种具备自测密封功能的呼吸面罩，其特征在于：所述的压盖（3）的沿口在装配盒（1）的配合下将过滤棉压紧固定；压盖（3）的内部均布有多个支撑凸点a（12）；支撑凸点a（12）与过滤棉抵触连接；压盖（3）的下端面上均布有多个进气孔（13）。

6.根据权利要求1所述的一种具备自测密封功能的呼吸面罩，其特征在于：所述的装配盒（1）的内部均布有多个支撑凸点b（14）；装配盒（1）内部的一端设置有定位销（4）；所述的过滤棉的一端设置有定位孔；过滤棉通过定位孔与定位销（4）插接连接；支撑凸点b（14）与过滤棉抵触连接。
