一种带有内丝接头的灭火管道结构的制作方法

本技术涉及灭火管道，具体为一种带有内丝接头的灭火管道结构。

背景技术：

1、传统的储能灭火管道制作要求：规格dn15管，用7个dn15*1/2寸卡压三通、1个dn15*1/2寸内丝直接头和1个90°dn15卡压内丝弯头，用卡压工具将三种配件卡压连接为一体。

2、现今把原管道分割成两部分，一根用dn15管道上面依次加工成型出4个1/2寸内丝接头，相等4个三通卡压连接成的管道组件；另一根用dn15管道上面依次加工成型出3个1/2寸内丝接头，中间用卡压直接头将两根管道连接在一起来，两头用卡压工具将1个dn15*1/2寸内丝直接头和1个90°dn15卡压内丝弯头连接在两端成型。

3、然而现在在使用的过程中发现，现今的内丝接头在通过卡压工具卡压的时候，存在卡压点，会存在卡压操作不当的时候具有漏气的风险，且卡压轻微变形影响空气流速，为此，我们重新提供一种带有内丝接头的灭火管道结构。

技术实现思路

1、本实用新型的目的在于提供了一种带有内丝接头的灭火管道结构，以解决上述背景技术中提出的问题。

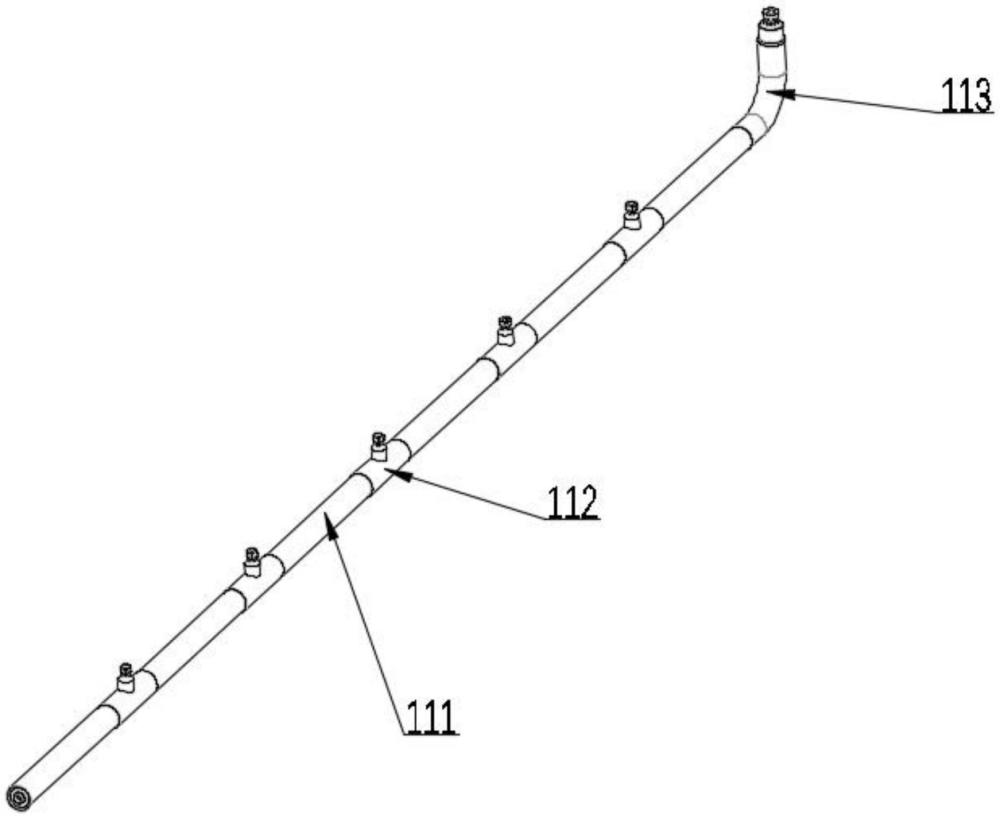

2、为实现上述目的，本实用新型提供如下技术方案：一种带有内丝接头的灭火管道结构，包括：灭火管道，所述灭火管道分为多段，且每段灭火管道之间均设置有内丝接头，且位于灭火管道最尾端端部连通设置有卡压内丝弯头；设置在所述灭火管道、内丝接头之间的密封连接组件。

3、优选的，所述密封连接组件包括有：凹形密封连接体，等距一体连接在内丝接头的两端端部的内部。

4、优选的，所述凹形密封连接体的内壁中间位置处一体连接有条形弧形体，所述条形弧形体的外壁两侧均一体连接有折型弧形体，所述折型弧形体的内侧一体连接有t字型密封体，所述折型弧形体的外侧一体连接有外台阶式弧形体。

5、优选的，所述条形弧形体、折型弧形体、t字型密封体、外台阶式弧形体与凹形密封连接体的内部之间形成有一个内嵌槽。

6、优选的，所述密封连接组件还包括有：卡压槽，开设于灭火管道的两端端部，且一体成型有凸起孔体；弧形嵌体，等距一体连接在凸起孔体的外壁。

7、优选的，所述弧形嵌体的顶部一体连接有嵌块体，所述嵌块体的顶部一体连接有引脚弧形体，所述嵌块体的外壁两侧均一体连接有止位体，所述弧形嵌体的外壁两侧均一体连接有回勾折型体。

8、优选的，所述嵌块体、引脚弧形体、止位体、回勾折型体之间组成一个内嵌压件。

9、优选的，所述内嵌压件与内嵌槽相滑嵌装配。

10、本实用新型提供了一种带有内丝接头的灭火管道结构。具备以下有益效果：

11、(1)、本实用新型通过设计内嵌槽，内嵌槽是由条形弧形体、折型弧形体、t字型密封体、外台阶式弧形体与凹形密封连接体之间所形成的，使得内丝接头没有卡压点，降低了因卡压操作不当，而具有漏气的风险，同时也避免因卡压轻微变形而影响空气流速。

12、(2)、本实用新型通过设计内嵌压件，内嵌压件是由嵌块体、引脚弧形体、止位体、回勾折型体组成的，使用者利用内嵌压件，以旋拧的方式从凹形密封连接体之间的间距中反向旋转，致使内嵌压件嵌入内嵌槽当中，这样就避免使用卡压三通连接管道的繁琐工序，提高了生产效率。

1.一种带有内丝接头的灭火管道结构，其特征在于，包括：

2.根据权利要求1所述的一种带有内丝接头的灭火管道结构，其特征在于：所述密封连接组件(2)还包括有：

3.根据权利要求2所述的一种带有内丝接头的灭火管道结构，其特征在于：所述弧形嵌体(222)的顶部一体连接有嵌块体(223)，所述嵌块体(223)的顶部一体连接有引脚弧形体(224)，所述嵌块体(223)的外壁两侧均一体连接有止位体(225)，所述弧形嵌体(222)的外壁两侧均一体连接有回勾折型体(226)。

4.根据权利要求3所述的一种带有内丝接头的灭火管道结构，其特征在于：所述嵌块体(223)、引脚弧形体(224)、止位体(225)、回勾折型体(226)之间组成一个内嵌压件。

5.根据权利要求4所述的一种带有内丝接头的灭火管道结构，其特征在于：所述内嵌压件与内嵌槽相滑嵌装配。
