面料覆合夹紧机构的制作方法

本技术涉及面料夹紧相关，具体涉及面料覆合夹紧机构。

背景技术：

1、随着汽车产业的飞速发展，塑料产品在汽车产业中的重要性越来越大，塑料产品较其他材料的优点有成本低、成型快、产量高、质量轻、耐油耐腐蚀等。但由于单纯塑料给人感觉档次偏低，塑料感太强，不够时尚，于是面料覆合、皮革吸附类内饰件得到了广泛应用，以此来提高内饰档次。

2、现有技术对于高度差较大的面料覆合内饰件，容易形成褶皱，影响成品合格率，包覆设备都不带皮革定位和夹紧机构，可能压合的时候出现皮革变形移位，导致压合出来皮革不平整。如果面料不夹紧可能会导致布料出现松弛，起皱。从而影响后续加工，对此，本方案特提出面料覆合夹紧机构，以解决上述问题。

技术实现思路

1、为克服现有技术的缺陷，本实用新型提出面料覆合夹紧机构，以解决上述背景技术中提出的问题。

2、为达到所述目的，本实用新型的技术方案是这样实现的：面料覆合夹紧机构，包括有顶板、夹持架、回形支撑板和底座架，所述顶板的底部一侧中心处通过螺栓固定安装有所述夹持架，所述夹持架的内部顶端中心处通过螺栓固定安装有双向电机，所述双向电机的输出端均连接有螺杆，所述螺杆上螺纹贯穿连接有活动块，所述夹持架中在所述螺杆顶端底部一侧开设有固定滑槽，所述夹持架中在所述固定滑槽中滑动连接有固定滑块，所述固定滑块之间通过螺栓固定安装有活动板，所述活动板的底部四周通过螺栓固定安装有活动杆，所述活动杆的底端贯穿延伸至所述夹持架的外部外侧，所述活动杆的底端通过螺栓固定安装在所述回形支撑板的顶部四周上，所述顶板的底部四周通过螺栓固定安装有支撑杆，所述支撑杆的底端通过螺栓固定安装在所述底座架的顶部四周，所述底座架的顶部四周开设有活动槽，所述底座架中在所述活动槽中滑动连接有弧形销杆。

3、优选的，所述底座架的内部四周通过螺栓固定安装有电动伸缩杆，所述电动伸缩杆的顶端通过螺栓固定安装有定位杆，所述定位杆困活动贯穿在所述活动槽中。

4、优选的，所述定位杆的顶端通过螺栓固定安装有活动在所述底座架顶部外侧的定位板，所述定位板的顶端中心处通过螺栓固定安装有所述弧形销杆。

5、优选的，所述夹持架的顶部两侧中心处通过螺栓固定安装有轴承座，所述螺杆的顶端通过螺栓固定安装在所述轴承座的中心活动处上。

6、优选的，所述活动块的底部一侧和所述活动板的顶部两端中心处之间通过铰接件活动连接有铰接杆。

7、优选的，所述夹持架的底部四周开设有与所述活动杆大小相吻合的活动孔，所述活动杆均活动贯穿在所述活动孔中。

8、优选的，所述顶板的四周通过螺栓固定安装有侧块，所述回形支撑板位于所述底座架的顶部中央处。

9、本实用新型的有益效果体现在：

10、本实用新型通过将皮革面料的四周贯穿在弧形销杆上，通过电动伸缩杆带动定位杆在活动槽中对弧形销杆进行来回拉动，使得面料都到展开，结构简单稳定，在通过双向电机带动轴承座上的螺杆进行稳定的旋转运动，螺杆上的活动块在旋转运动中通过铰接杆实现相对运动，活动块在相对运动中通过铰接件和铰接杆对固定滑槽中的活动板进行推动，活动板下降过程中通过活动杆和活动孔对回形支撑板进行推动，使得回形支撑板对面料的四周进行压紧，实现加工稳定，结构简单稳定，设计合理巧妙，实用性能强。

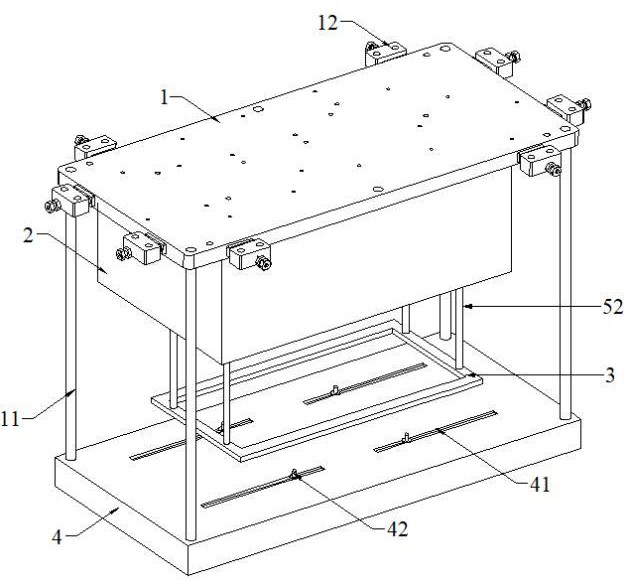

1.面料覆合夹紧机构，包括有顶板（1）、夹持架（2）、回形支撑板（3）和底座架（4），其特征在于，所述顶板（1）的底部一侧中心处通过螺栓固定安装有所述夹持架（2），所述夹持架（2）的内部顶端中心处通过螺栓固定安装有双向电机（21），所述双向电机（21）的输出端均连接有螺杆（22），所述螺杆（22）上螺纹贯穿连接有活动块（23），所述夹持架（2）中在所述螺杆（22）顶端底部一侧开设有固定滑槽（24），所述夹持架（2）中在所述固定滑槽（24）中滑动连接有固定滑块（51），所述固定滑块（51）之间通过螺栓固定安装有活动板（5），所述活动板（5）的底部四周通过螺栓固定安装有活动杆（52），所述活动杆（52）的底端贯穿延伸至所述夹持架（2）的外部外侧，所述活动杆（52）的底端通过螺栓固定安装在所述回形支撑板（3）的顶部四周上，所述顶板（1）的底部四周通过螺栓固定安装有支撑杆（11），所述支撑杆（11）的底端通过螺栓固定安装在所述底座架（4）的顶部四周，所述底座架（4）的顶部四周开设有活动槽（41），所述底座架（4）中在所述活动槽（41）中滑动连接有弧形销杆（42）。

2.根据权利要求1所述的面料覆合夹紧机构，其特征在于，所述底座架（4）的内部四周通过螺栓固定安装有电动伸缩杆（43），所述电动伸缩杆（43）的顶端通过螺栓固定安装有定位杆（44），所述定位杆（44）困活动贯穿在所述活动槽（41）中。

3.根据权利要求2所述的面料覆合夹紧机构，其特征在于，所述定位杆（44）的顶端通过螺栓固定安装有活动在所述底座架（4）顶部外侧的定位板（45），所述定位板（45）的顶端中心处通过螺栓固定安装有所述弧形销杆（42）。

4.根据权利要求1所述的面料覆合夹紧机构，其特征在于，所述夹持架（2）的顶部两侧中心处通过螺栓固定安装有轴承座（25），所述螺杆（22）的顶端通过螺栓固定安装在所述轴承座（25）的中心活动处上。

5.根据权利要求1所述的面料覆合夹紧机构，其特征在于，所述活动块（23）的底部一侧和所述活动板（5）的顶部两端中心处之间通过铰接件（53）活动连接有铰接杆（54）。

6.根据权利要求1所述的面料覆合夹紧机构，其特征在于，所述夹持架（2）的底部四周开设有与所述活动杆（52）大小相吻合的活动孔（55），所述活动杆（52）均活动贯穿在所述活动孔（55）中。

7.根据权利要求1所述的面料覆合夹紧机构，其特征在于，所述顶板（1）的四周通过螺栓固定安装有侧块（12），所述回形支撑板（3）位于所述底座架（4）的顶部中央处。
