二胡单架的制作方法

本技术涉及乐器支架，特别涉及一种二胡单架。

背景技术：

1、二胡是一种中国传统拉弦乐器，二胡在闲置或者展示时一般挂置在墙上或者放置于二胡架上，挂置在墙上存在脱落风险，而目前的二胡架仅根据二胡的大体形状设计，无法根据琴托或者琴头的具体位置进行调整，且存在体积较大、无法收纳、不方便携带等问题。

技术实现思路

1、本实用新型的主要目的是提供一种二胡单架，旨在提供一种可进行调节且方便收纳携带的二胡单架。

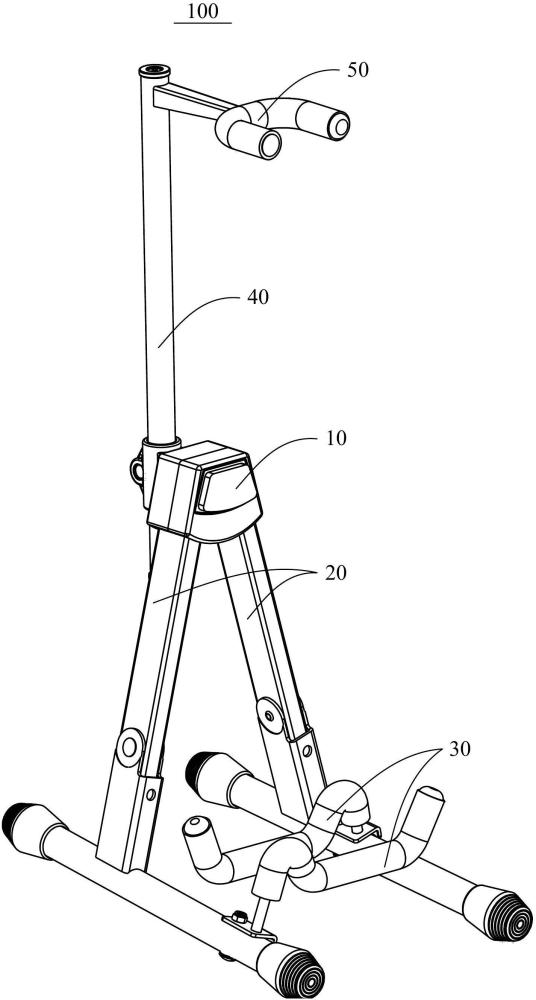

2、为实现上述目的，本实用新型提出的二胡单架，所述二胡单架包括：

3、安装盒，所述安装盒具有底部开口的转动腔室，所述转动腔室的相对两内侧形成呈角度设置的限位面；

4、支撑脚，所述支撑脚有两个，所述支撑脚的一端伸入所述转动腔室内部且转动配合，两个所述支撑脚分别与两个所述限位面抵接实现限位；

5、托架，用于支撑二胡的琴托，所述托架有两个且分别可转动地设于两个所述支撑脚；

6、调节杆，所述调节杆可上下调节地设于所述安装盒；

7、托叉，用于支撑二胡的琴头，所述托叉设于所述调节杆。

8、可选地，所述安装盒包括：

9、后盖，所述后盖设有两个间隔的第一柱体；

10、前盖，所述前盖设有两个间隔的第二柱体，所述第二柱体与所述第一柱体一一对应，所述后盖与所述前盖之间通过螺纹紧固件实现连接并形成所述转动腔室，所述第二柱体与所述第一柱体相抵接并形成转动柱，所述支撑脚可转动地设于所述转动柱；

11、锁紧座，所述锁紧座可拆卸地设于所述后盖远离所述前盖的一侧，所述调节杆可上下调节地设于所述锁紧座。

12、可选地，所述后盖与所述前盖通过两个第一螺栓和两个第一螺母实现连接，两个所述第一螺母设于所述后盖的背面且与两个所述第一柱体位置对应，所述第一螺栓依次穿过所述第二柱体和所述第一柱体并与所述第一螺母螺纹连接。

13、可选地，所述安装盒还包括遮挡盖，所述遮挡盖可拆卸地设于所述前盖以遮挡所述第一螺栓。

14、可选地，所述锁紧座包括：

15、连接部，所述连接部与所述后盖通过螺纹紧固件实现连接；

16、调节部，所述调节部设有竖向的调节孔，所述调节杆与所述调节孔上下滑动配合；

17、锁紧部，所述锁紧部设于所述调节部远离所述连接部的一侧，所述锁紧部设有连通至所述调节孔的竖向开口；

18、锁紧螺钉，所述锁紧螺钉与所述锁紧部螺纹配合以收紧或者松开所述竖向开口。

19、可选地，所述安装盒还包括加强铁，所述加强铁呈凵形且设于所述转动腔室内部，所述加强铁包括第一贴合板和对称设于所述第一贴合板两侧的第二贴合板，所述第二贴合板的末端形成插接部，所述后盖在靠近所述限位面的位置设有插接孔，所述第一贴合板与所述前盖贴合，两个所述第二贴合板分别贴合两个所述限位面，两个所述插接部分别插入两个所述插接孔。

20、可选地，所述支撑脚包括：

21、方管，所述方管的一端伸入所述转动腔室内部且转动配合；

22、支撑管，所述支撑管可转动地设于所述方管，所述托架可转动地设于所述支撑管；

23、防滑头，所述防滑头有两个且设于所述支撑管的两端。

24、可选地，所述方管伸入所述转动腔室的一端设有配合齿轮，两个所述配合齿轮啮合连接。

25、可选地，所述托架的外部包裹有橡胶，所述托架具有用于支撑的凹陷部，两个所述托架前后间隔设置，位于外侧的所述托架高于位于内侧的所述托架，以使得二胡向内倾斜并抵靠于所述托叉。

26、可选地，所述托叉呈u形，所述托叉的外部包裹有橡胶。

27、本实用新型技术方案包括安装盒、支撑脚、托架、调节杆和托叉，两个支撑脚相对于安装盒转动实现展开或者收纳，托架和托叉均为可调节设置，可根据琴托和琴头的位置进行适应性调整，由于采用了折叠结构和铰接结构实现收纳和调整的技术手段，所以，有效解决了现有技术中二胡架存在无法根据琴托或者琴头的具体位置进行调整且存在体积较大、无法收纳、不方便携带的技术问题，进而实现了可进行调节且方便收纳携带的技术效果。

1.一种二胡单架，其特征在于，所述二胡单架包括：

2.如权利要求1所述的二胡单架，其特征在于，所述安装盒包括：

3.如权利要求2所述的二胡单架，其特征在于，所述后盖与所述前盖通过两个第一螺栓和两个第一螺母实现连接，两个所述第一螺母设于所述后盖的背面且与两个所述第一柱体位置对应，所述第一螺栓依次穿过所述第二柱体和所述第一柱体并与所述第一螺母螺纹连接。

4.如权利要求3所述的二胡单架，其特征在于，所述安装盒还包括遮挡盖，所述遮挡盖可拆卸地设于所述前盖以遮挡所述第一螺栓。

5.如权利要求2所述的二胡单架，其特征在于，所述锁紧座包括：

6.如权利要求2所述的二胡单架，其特征在于，所述安装盒还包括加强铁，所述加强铁呈凵形且设于所述转动腔室内部，所述加强铁包括第一贴合板和对称设于所述第一贴合板两侧的第二贴合板，所述第二贴合板的末端形成插接部，所述后盖在靠近所述限位面的位置设有插接孔，所述第一贴合板与所述前盖贴合，两个所述第二贴合板分别贴合两个所述限位面，两个所述插接部分别插入两个所述插接孔。

7.如权利要求1所述的二胡单架，其特征在于，所述支撑脚包括：

8.如权利要求7所述的二胡单架，其特征在于，所述方管伸入所述转动腔室的一端设有配合齿轮，两个所述配合齿轮啮合连接。

9.如权利要求1至8任一项所述的二胡单架，其特征在于，所述托架的外部包裹有橡胶，所述托架具有用于支撑的凹陷部，两个所述托架前后间隔设置，位于外侧的所述托架高于位于内侧的所述托架，以使得二胡向内倾斜并抵靠于所述托叉。

10.如权利要求1至8任一项所述的二胡单架，其特征在于，所述托叉呈u形，所述托叉的外部包裹有橡胶。
