一种乐器拾音器的制作方法

本实用新型涉拾音器领域，尤其涉及一种乐器拾音器。

背景技术：

拾音器是用来采集现场声音的一个配件，一种靠接收声音震动，将声音放大的电声学仪器，因此，拾音器配合乐器的使用非常的广泛。而贴片拾音器又因其小巧方便而深受人们的喜爱。

现有的大部分贴片拾音器都是感应器上直接连线使用，且拾音器上的连接线不可拆卸，而贴片拾音器在使用过程中常常会需要重复的安装和卸下，感应器上有连线在一起的话安装或者写下来的时候都十分的不方便。

现有的贴片拾音器仅有拾音功能，这样音量或者音色调节的时候就需要通过音箱来调节音量和音色，这样使用就会很不方便，且调节效果不好，这种情况下可以买前级扩音器来调节音量和音色，这样的调节效果好，但是成本很高。

技术实现要素：

本实用新型的目的是提供一种乐器拾音器，所述乐器拾音器使用的安装拆卸都非常方便，适用性强，且可以直接调节音量、音色。

本实用新型可以通过以下技术方案来实现：

本实用新型公开了一种乐器拾音器，所述乐器拾音器包括贴片拾音器和转换线，所述贴片拾音器设有第一输出插座，所述转换线的一端设有输入插头，所述第一输出插座与输入插头连接，所述转换线的另一端设有第 二输出插座，所述第一输出插座的插孔直径小于第二输出插座的插孔直径。这样的结构设置使得拾音器上的连接线可拆卸，使得拾音器在使用过程中安装和卸下时可以将连接线拆卸下来，再安装或者卸下拾音器，这样拾音器的安装或者拆卸就会变得较为简单、方便；此外，连接音箱等扩音器的插孔或者插座的型号一般都比较大，而贴片拾音器因其体积小所以无法接受较大插座，这种转换线的结构设置刚好解决的这一问题，使得乐器拾音器非常的实用。

优选的，所述第一输出插座的插孔直径为2.50mm，所述第二输出插座的插孔直径为6.35mm。因为贴片拾音器本身的个体小，所以选择型号为2.50mm的插座作为第一输出插座最为适合，而音箱的接入口大多为6.35mm，所以选择型号6.35mm的插座作为第二输出插座最为适合，这样搭配选择的插座型号组合成的乐器拾音器的实用性更广。

进一步的，所述贴片拾音器包括拾音器上盖、拾音器底盖，所述拾音器上盖和拾音器底盖组合形成贴片拾音器的外壳，所述外壳内部设有线路板，所述线路板上设有音色调节电位器、音量调节电位器、第一输出插座，所述线路板下方设有拾音感应片。这样的结构设置使得整个拾音器的功能更加全面，可以直接通过拾音器调节音量和音色，通过拾音器调节音量和音色，无须像通过音箱调节那么复杂、麻烦且效果差，也无需像通过扩音器调节设备繁杂且费用高；且音色调节电位器、音量调节电位器、第一输出插座安装在一个电路板上使得拾音器的结构更加稳定，使用过程也更加 稳定。

进一步的，所述音色调节电位器和音量调节电位器分别通过第一齿轮和第二齿轮调节控制，所述拾音器外壳的侧面设有两个通孔，通过两个通孔可以分别调节控制第一齿轮和第二齿轮。这样的结构设置使得调节音色调节电位器和音量调节电位器更为方便、简单。

进一步的，所述拾音器上盖内侧贴有铜片，所述铜片上设有连接线，所述连接线与线路板焊接。这样的结构设置提高了拾音器的接地屏蔽效果，使得拾音器的防干扰效果更好、音质更高。

优选的，所述拾音感应片为蜂鸣片或者超声波雾化片，选择蜂鸣片或者超声波雾化片作为拾音感应片使得拾音器的拾音效果更好，音量和音色的效果都大大提高。

进一步的，所述第二输出插座的外部设有安装套，使得第二输出插座能够稳定的安装在乐器上，因为贴片拾音器本身体积小，贴片拾音器拾音后通过连接线传送音频到播放器中，连接线重量大会导致拾音器安装不稳定，容易脱落，使得拾音器在整个使用过程中不稳定，将第二输出插座固定在乐器上，会使得拾音器的安装稳定，不易脱落，而第二将输出插座通过安装套安装在乐器上会使得第二输出插座安装更为稳定，使得整个装置在使用中都十分稳定。

进一步的，所述安装套外部设有定位片，所述定位片上面设有定位扣孔。这样的结构设置使得第二输出插座的安装更为简单方便，且安装得更 为牢固。

进一步的，所述安装套与乐器接触的一侧设有软垫。在拾音器与乐器之间设置软垫，使得乐器不易被拾音器划伤，可以更好地保护乐器。

进一步的，所述安装套的外部设有防滑凸起，这样使得整个拾音器的安装都更加方便简单。

本实用新型一种乐器拾音器，具有如下的有益效果：

第一、安装、拆卸方便，因为在拾音器的使用过程中常常需要安装和拆卸，在拾音器上安装一个2.5mm的插座，这样的结构设置使得拾音器上的连接线可拆卸，使得拾音器在使用过程中安装和卸下时可以将连接线拆卸下来，再安装或者卸下拾音器，即使得拾音器的安装或者拆卸就会变得较为简单、方便。

第二、可直接调节音量、音色，在拾音器上设置通过第一齿轮和第二齿轮控制调节的音色调节电位器、音量调节电位器，使得整个拾音器的功能更加全面，可以直接通过拾音器调节音量和音色，无需再通过音箱或者前级扩音器来调节音量和音色，通过拾音器调节音量和音色，无须像通过音箱调节那么复杂、麻烦且效果差，也无需像通过扩音器调节设备繁杂且费用高。

第三、音质好，在贴片拾音器上盖的内侧贴铜片，提高了拾音器的接地屏蔽效果，提高了音质；拾音感应片选择蜂鸣片或者超声波雾化片，提高了拾音器的拾音效果，提高音质。

第四、结构稳定，音色调节电位器、音量调节电位器、第一输出插座安装在一个电路板上使得拾音器的结构更加稳定，使用过程也更加稳定；拾音器的输出插座通过安装套上的定位孔固定在乐器上，使得贴片拾音器稳定的固定在乐器上不易脱的，从而使得整个拾音器的结构在使用过程中都十分稳定。

附图说明

附图1本实用新型一种乐器拾音器的拆分图；

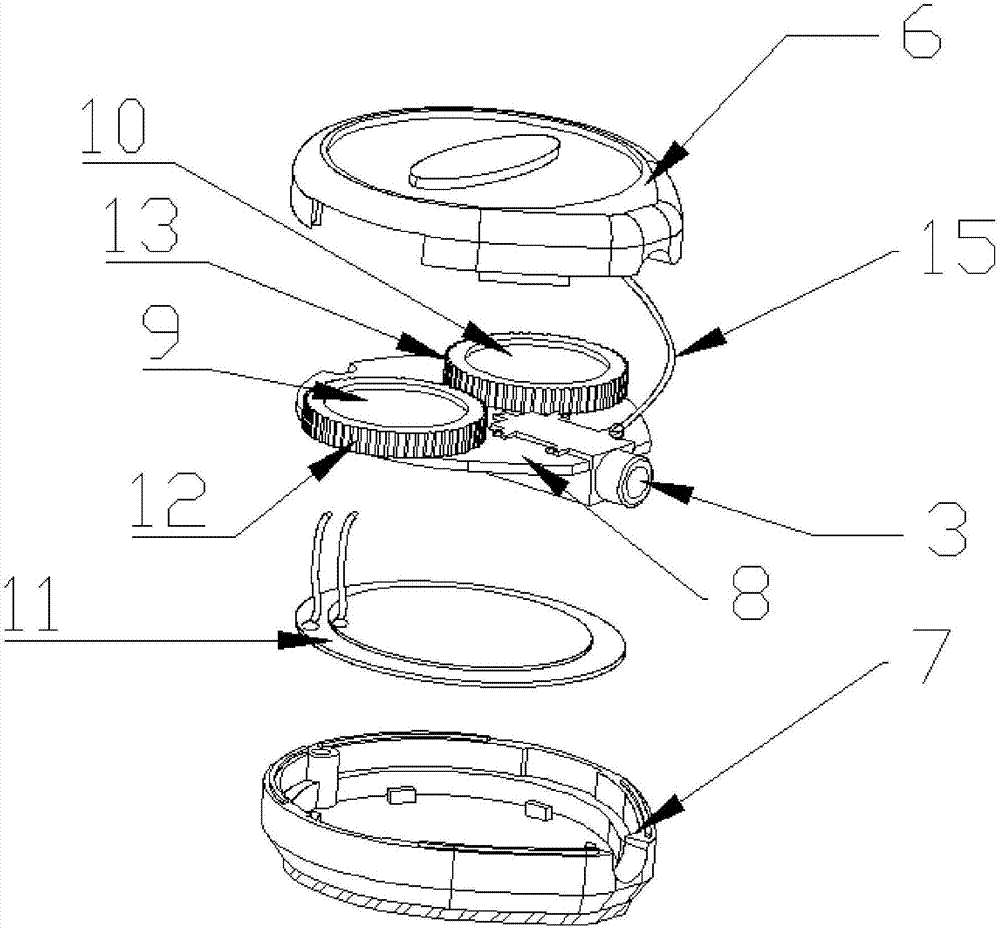

附图2本实用新型一种乐器拾音器的贴片拾音器的爆炸图；

附图3本实用新型一种乐器拾音器中贴片拾音器上盖的仰视图；

附图4本实用新型一种乐器拾音器的转换线的视图；

附图中标记包括：1、贴片拾音器；2、转换线；3、第一输出插座；4、输入插头；5、第二输出插头；6、贴片拾音器上盖；7、贴片拾音器底盖；8、线路板；9、音色调节电位器；10、音量调节电位器；11、拾音感应片；12、第一齿轮；13、第二齿轮；14、铜片；15、连接线；16、安装套；17、定位片；18、定位扣孔19、软垫；20、防滑凸起。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型的技术方案，下面结合实施例及附图对本实用新型产品作进一步详细的说明。

如图1、2、3、4所示，所述乐器拾音器包括贴片拾音器1和转换线2，所述贴片拾音器设有第一输出插座3，所述转换线2的一端设有输入插头4，所述第一输出插座3与输入插头4连接，所述转换线2的另一端设有 第二输出插座5，所述第一输出插座3的插孔直径小于第二输出插座5的插孔直径，这样的结构设置使得拾音器上的连接线可拆卸，使得拾音器在使用过程中安装和卸下时可以将连接线拆卸下来，再安装或者卸下拾音器，这样拾音器的安装或者拆卸就会变得较为简单、方便。此外，连接音箱等扩音器的插孔或者插座的型号一般都比较大，而贴片拾音器1因其体积小无法所以接受较大插座，这种转换线2结构设置刚好解决的这一问题，使得乐器拾音器非常的实用。

如图1所示，所述第一输出插座3的插孔直径为2.50mm，所述第二输出插座5的插孔直径为6.35mm。因为贴片拾音器本身的个体小，所以选择型号为2.50mm的插座作为第一输出插座3最为适合，而音箱的接入口大多为6.35mm，所以选择型号6.35mm的插座作为第二输出插座5最为适合，这样搭配选择的插座型号组合成的乐器拾音器的实用性更广。

如图2所示，所述贴片拾音器1包括拾音器上盖6、拾音器底盖7，所述拾音器上盖6和拾音器底盖7组合形成贴片拾音器1的外壳，所述外壳内部设有线路板8，所述线路板8上设有音色调节电位器、音量调节电位器、第一输出插座3，所述线路板8下方设有拾音感应片11。这样的结构设置使得整个拾音器的功能更加全面，可以直接通过拾音器调节音量和音色，通过拾音器调节音量和音色，无须像通过音箱调节那么复杂、麻烦且效果差，也无需像通过扩音器调节设备繁杂且费用高；且音色调节电位器、音量调节电位器、第一输出插座安装在一个电路板上使得拾音器的结 构更加稳定，使用过程也更加稳定。

如图1所示，所述音色调节电位器9和音量调节电位器10分别通过第一齿轮12和第二齿轮13调节控制，所述拾音器外壳的侧面设有两个通孔，通过两个通孔可以分别调节控制第一齿轮12和第二齿轮13。这样的结构设置使得调节音色调节电位器9和音量调节电位器10更为方便、简单。

如图3所示，所述拾音器上盖6内侧贴有铜片14，所述铜片14上设有连接线15，所述连接线15与线路板8焊接。这样的结构设置提高了拾音器的接地屏蔽效果，使得拾音器的防干扰效果更好、音质更高。

如图1所示，所述拾音感应片11为蜂鸣片或者超声波雾化片，选择蜂鸣片或者超声波雾化片作为拾音感应片11使得拾音器的拾音效果更好，音量和音色的效果都大大提高。

如图1、4所示，所述第二输出插座5的外部设有安装套16。使得第二输出插座5能够稳定的安装在乐器上，因为贴片拾音器1本身体积小，贴片拾音器1拾音后通过连接线传送音频到播放器中，连接线重量大，会导致拾音器安装不稳定，容易脱落，使得拾音器在整个使用过程中不稳定，将第二输出插座5固定在乐器上，会使得拾音器的安装稳定，不易脱落，而将第二输出插座5通过安装套16安装在乐器上会使得第二输出插座5安装更为稳定，使得整个装置在使用中都十分稳定。

如图1、4所示，所述安装套14外部设有定位片17，所述定位片17 上面设有定位扣孔18。这样的结构设置使得第二输出插座5的安装更为简单方便，且安装得更为牢固。

如图4所示，所述安装套16与乐器接触的一侧设有软垫19。在拾音器与乐器之间设置软垫19，使得乐器不易被拾音器划伤，可以更好地保护乐器。

如图1、4所示，所述安装套16的外部设有防滑凸起20。这样使得整个拾音器的安装都更加方便简单。

以上所述，仅为本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制；凡本行业的普通技术人员均可按说明书附图所示和以上所述而顺畅地实施本实用新型；但是，凡熟悉本专业的技术人员在不脱离本实用新型技术方案范围内，可利用以上所揭示的技术内容而作出的些许更动、修饰与演变的等同变化，均为本实用新型的等效实施例；同时，凡依据本实用新型的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本实用新型的技术方案的保护范围之内。
