基于大型双向组件的分布式电源容量规划方法及系统与流程

本技术涉及电源容量规划领域，尤其涉及基于大型双向组件的分布式电源容量规划方法及系统。

背景技术：

1、双向组件技术和分布式电源技术是当今电网技术的重要组成部分。具体而言，双向组件技术可以有效的环节现代电力系统由于清洁能源大量接入而引起的调峰压力，而分布式电源技术则可以使得区域性、分散性的电源和负荷进行自我匹配，避免对电网的投资建设和运行维护造成过大的压力。

2、分布式电源是指容量较小、地理位置分散、类型广泛且复杂的区域性小型电源。目前，对于这类电源的规划方法，都是采用因地制宜、就地消纳的方式，过程较为简单、直接，主观性较强。虽然可以因地制宜的达到较好的和当地电负荷适配的效果，但是缺点是无法对整个区域电力电量平衡。

技术实现思路

1、本技术提供基于大型双向组件的分布式电源容量规划方法及系统，以至少解决分布式电源无法对整个区域电力电量平衡的技术问题。

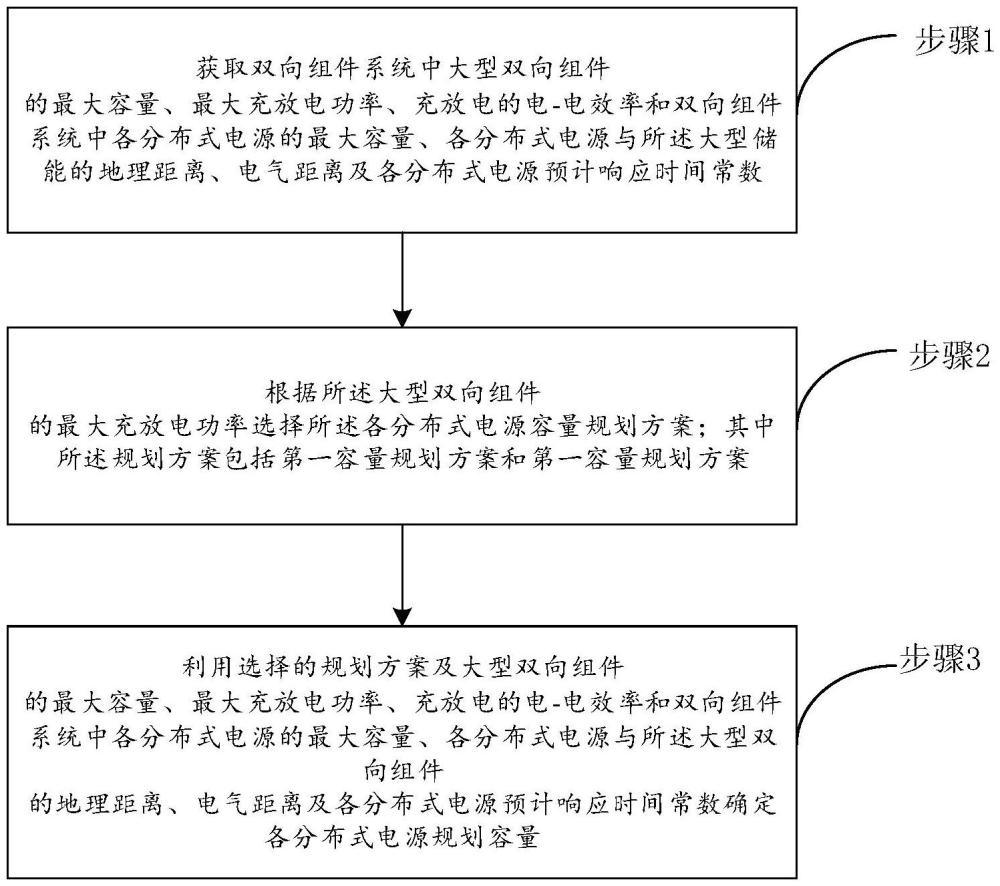

2、本技术第一方面实施例提出一种基于大型双向组件的分布式电源容量规划方法，所述方法包括：

3、获取双向组件系统中大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数；

4、根据所述大型双向组件的最大充放电功率选择所述各分布式电源容量规划方案；其中所述规划方案包括第一容量规划方案和第一容量规划方案；

5、利用选择的规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

6、优选的，所述根据所述大型双向组件的最大充放电功率选择所述各分布式电源容量规划方案，包括：

7、当所述大型双向组件的最大充放电功率小于等于零时，选择第一容量规划方案作为所述各分布式电源容量规划方案；

8、当所述大型双向组件的最大充放电功率大于零时，选择第二容量规划方案作为所述各分布式电源容量规划方案。

9、优选的，所述利用选择的规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量，包括：

10、利用第一容量规划方案确定各分布式电源规划容量；

11、或，利用第二容量规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

12、进一步的，所述利用第一容量规划方案确定各分布式电源规划容量，包括：

13、将各分布式电源的规划容量值规划为零。

14、进一步的，所述利用第二容量规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量，包括：

15、利用预设的规划容量计算公式及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

16、进一步的，所述预设的规划容量计算公式为：

17、式中，pia为第i个分布式电源规划容量，p0为大型双向组件的最大充放电功率，q0为大型双向组件的最大容量，η为大型双向组件的充放电的电-电效率，di为第i个分布式电源距离大型双向组件的地理距离，xi为第i个分布式电源与大型双向组件的电气距离，ti为第i个分布式电源的预计响应时间常数，其中，i、j、l∈[1～n]，n为分布式电源的总数。

18、本技术第二方面实施例提出一种基于大型双向组件的分布式电源容量规划系统，所述系统包括：

19、获取模块，用于获取双向组件系统中大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数；

20、选择模块，用于根据所述大型双向组件的最大充放电功率选择所述各分布式电源容量规划方案；其中所述规划方案包括第一容量规划方案和第一容量规划方案；

21、确定模块，用于利用选择的规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

22、优选的，所述选择模块用于：

23、当所述大型双向组件的最大充放电功率小于等于零时，选择第一容量规划方案作为所述各分布式电源容量规划方案；

24、当所述大型双向组件的最大充放电功率大于零时，选择第二容量规划方案作为所述各分布式电源容量规划方案。

25、优选的，所述确定模块，包括：

26、第一确定单元，用于利用第一容量规划方案确定各分布式电源规划容量；

27、第二确定单元，用于利用第二容量规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

28、进一步的，所述第一确定单元用于：

29、将各分布式电源的规划容量值规划为零。

30、进一步的，所述第二确定单元用于：

31、利用预设的规划容量计算公式及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。

32、进一步的，所述预设的规划容量计算公式为：

33、式中，pia为第i个分布式电源规划容量，p0为大型双向组件的最大充放电功率，q0为大型双向组件的最大容量，η为大型双向组件的充放电的电-电效率，di为第i个分布式电源距离大型双向组件的地理距离，xi为第i个分布式电源与大型双向组件的电气距离，ti为第i个分布式电源的预计响应时间常数，其中，i、j、l∈[1～n]，n为分布式电源的总数。

34、本技术的实施例提供的技术方案至少带来以下有益效果：

35、本技术提出了基于大型双向组件的分布式电源容量规划方法及系统，所述方法包括：获取双向组件系统中大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数；根据所述大型双向组件的最大充放电功率选择所述各分布式电源容量规划方案；其中所述规划方案包括第一容量规划方案和第一容量规划方案；利用选择的规划方案及大型双向组件的最大容量、最大充放电功率、充放电的电-电效率和双向组件系统中各分布式电源的最大容量、各分布式电源与所述大型双向组件的地理距离、电气距离及各分布式电源预计响应时间常数确定各分布式电源规划容量。本技术提出的技术方案，针对具有大型双向组件和多点分布式电源建设潜力的能源区域，采用极限电力电量平衡工况的分析方法，可以实现能源区域的电力电量平衡性达到最优和电源建设经济性最优的目标。

36、本技术附加的方面以及优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本技术的实践了解到。
